一份6层综合办公楼给排水、采暖CAD施工图纸(消火栓系统图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公建筑
• 建筑层数：多层建筑
• 建筑设计面积：3274.36平方米
• 建筑高度：16.5m
• 地上楼层：6层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给水系统, 污水排水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
• 地下室：商业
• 设置场所火灾危险等级：中危险级Ⅱ级
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 机房、设备层采暖、给排水、消防平面图

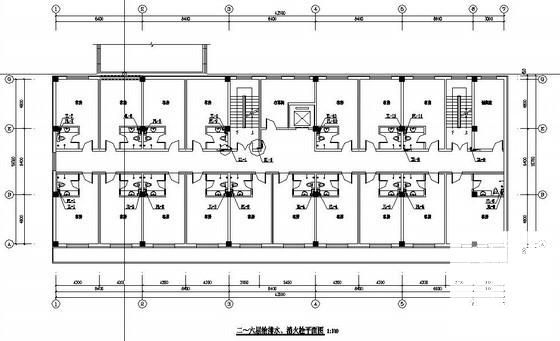

• 给排水、消火栓平面图

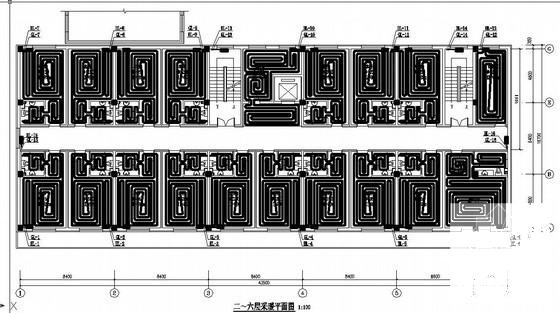

• 采暖平面图
• 喷淋平面图
• 排烟平面图
• 采暖系统图
• 楼顶水箱间布置大样图
• 消火栓系统图
• 地下室泵房布置大样图、系统图
• 给排水系统图

附件详情

该项目为7层综合办公楼，采暖方式采用地暖，设计包括给排水、采暖、消防、通风、喷淋。

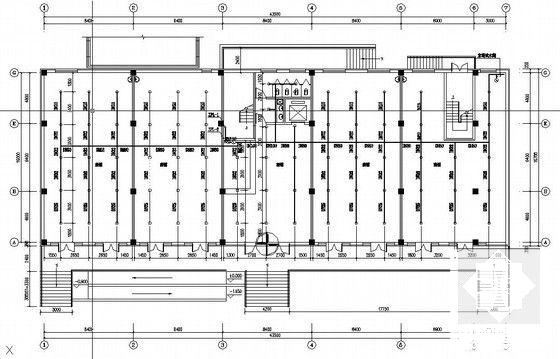

一层喷淋平面图

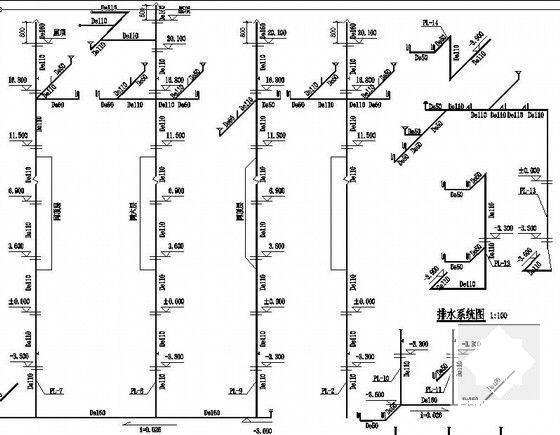

排水系统图

地下室干管管道布置图

排烟平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
