3层货架仓库给排水及消防CAD图纸(室外消火栓系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业厂房
• 建筑地上层数：3层
• 出图日期：近代
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

二. 生活给水系统设计：1. 生活给水由市政给水管网直接供给。2. 给水系统设计秒流量为1.72L/S。三. 消防给水系统设计：室外消火栓系统由室外给排水专业设计。室内消火栓用水量为10L/S；火灾延续时间为2h；自动喷淋系统按各部分危险等级的最大值的喷水强度140.L/S，持续时间1h。...四. 排水系统设计：该项目污废水均采用重力自流排放，排入厂区已有的雨、污排水管网。

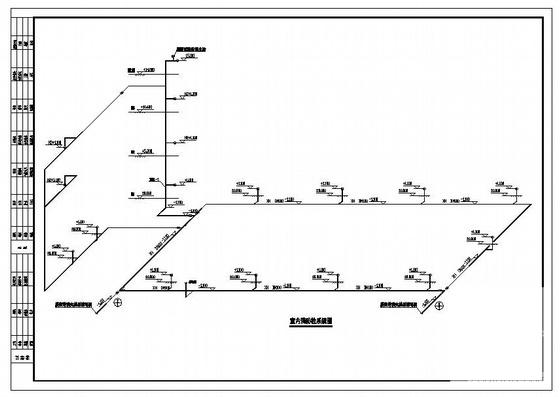

第 1 张图

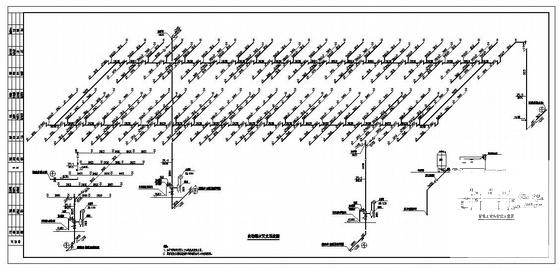

第 2 张图

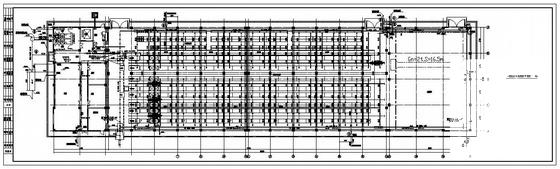

第 3 张图

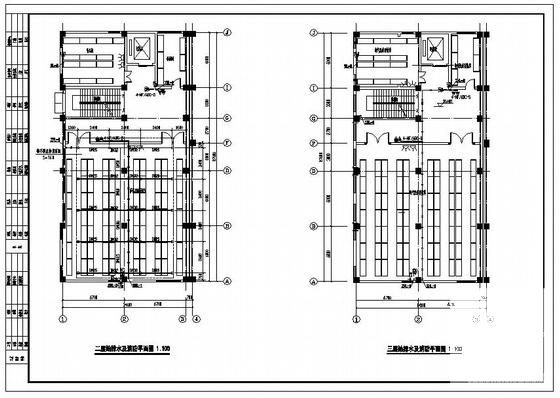

第 4 张图
