一、项目概要:
该项目是高层商业及办公综合楼给排水设计,建筑总面积63660.11平方米,建筑高度82米。图纸内容包含设计施工说明,主要设备材料表及图例,给排水平面图、给排水系统图、喷淋平面图、卫生间大样图等
二、给水系统:
1.给水采用市政水-生活蓄水池—给水变频加压泵组—用水点的供水方式。
2.给水系统竖向分为三个区,-1层到2层由市政给水管网直接供水;3层到11层由低区加压设备供水,12层到19层由高区加压设备供水。
三、排水系统:
1.该项目室内污、废水采用合流制;室内±0.00以上污废水重力自流排入室外污水管网,污废水经室外化粪池处理后排入市政污水管网。
2.地下车库四周及水泵房内设置排水沟,集水井,室内排水经潜水排水泵提升后排至室外雨污水管网。
3.屋面雨水由雨水斗收集,经雨水立管排至室外散水。
四、
消防系统
1.室内消火栓系统加压泵设于地下层消防水泵房内,消防水泵房内设消防水池,内贮存火灾延续时间内全部室内消防水量。
2.该项目设置湿式自动喷淋系统,自动喷淋系统加压泵设于地下层消防水泵房内,系统初期火灾用水贮存于1#楼屋顶高位消防水箱内。
3.该项目裙房商业自动扶梯区域上空设置大空间智能型主动喷水灭火系统,本系统与湿式自动喷淋系统并联连接,该系统加压泵与自动喷淋水泵合用。

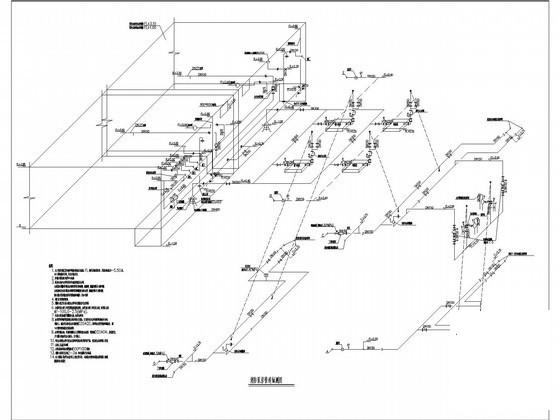

消防泵房管道轴测图

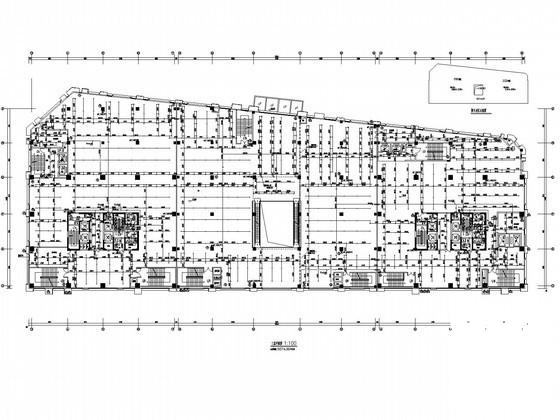

三层平面图

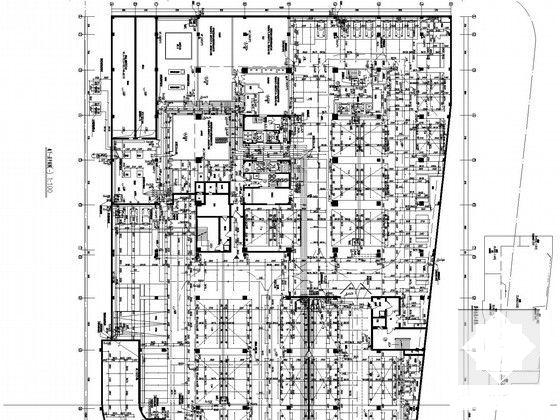

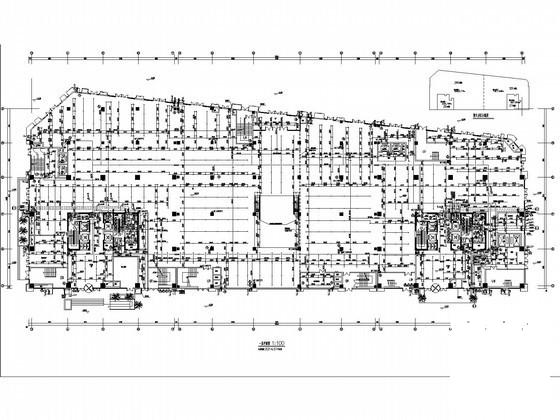

地下一层平面图

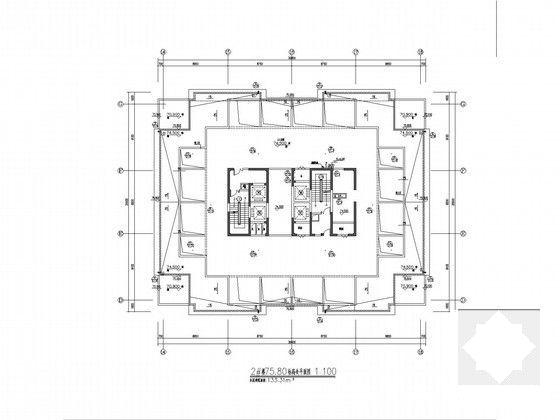

2#楼75.80标高处平面图

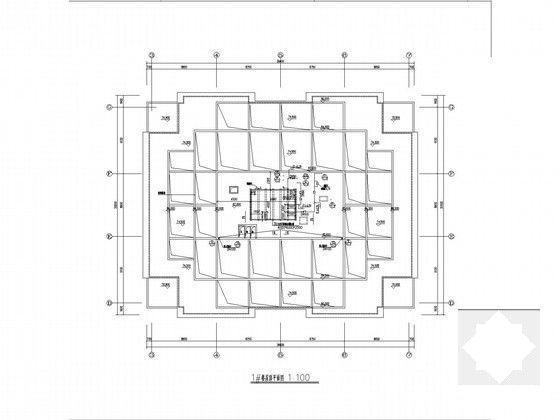

1#楼屋顶平面图
