一份高层住宅给排水成套CAD施工图纸(室外消火栓系统)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：32层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 图纸年代：近代
• 地下室用途：其它
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间,阀门管件

附件详情

• 设计总说明
• 负一层生活给排水平面图
• 负一层自动喷淋平面图
• 一层生活给排水平面图
• 一层消防给水平面图
• 二层生活给排水平面图
• 二层消防给水平面图
• 三层消防给水平面图
• 十~十八层生活给排水平面图
• 十九~三十二层生活给排水平面图
• 十六层消防给水平面图
• 十七层消防给水平面图
• 十八~三十二层消防给水平面图
• 屋顶层，水箱间层给排水平面图
• 负一层地下泵房大样图
• 屋顶水箱间大样图
• 生活给水系统图
• 消防给水系统图
• 排水系统图

附件详情

该资料范围包括红线以内生活给水，生活污水，雨水以及室内外消火栓系统等。
给水：
该项目为高层住宅，用水量指标如下：最高日用水量Qd=240m3/d；最大时用水量Qh=25m3/h。
排水：
埋地式污水处理装置进出水管采用排水铸铁管石棉水泥接口其余排水管均采用白色PVC-U塑料排水管，承插接口。
消防：
本小区为32F高层住宅，市政管网压力不能满足系统要求，则根据规范定，该项目 采用常高压制室外消火栓，和临时高压制室内消火栓系统系统。

2

3

4

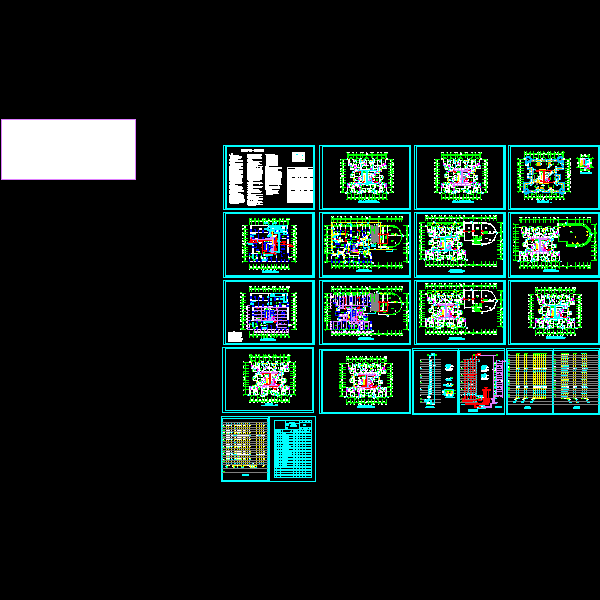

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
