高层酒店给排水及消防CAD图纸
附件详情
- 1给排水设计说明说及图例符号
- 2底下室给排水平面图
- 3底下室自动喷淋平面图
- 4一层给排水平面图
- 5一层自动喷淋平面图
- 6二层给排水平面图
- 7二层自动喷淋平面图
- 8三层给排水平面图
- 9设备层给排水平面图
- 。
- 。
- 。
附件详情
高层酒店给排水及消防图纸，管材使用:室外下水管均采用UPVC加筋塑料管,橡胶密封圈承插接口;上水管管径D<80mm采用钢塑复合管丝接，管径 D>80mm采用中压球墨铸铁管，水泥喷浆防腐，水泥接口；室外消防管材采用镀锌钢管.上水管,消防管室外埋深0.7米,如遇上下水管,又无法从其上部翻越时,应从其下方绕过,并加套管.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

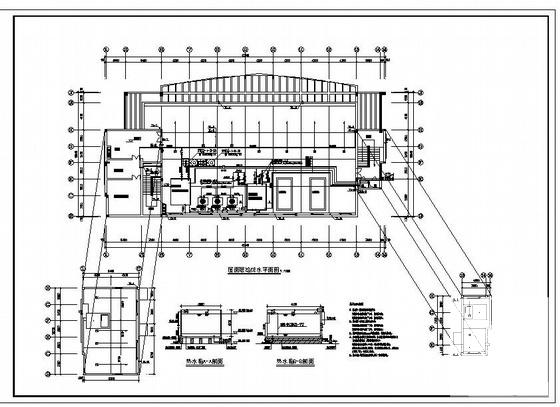

高层给排水图纸 - 1 -

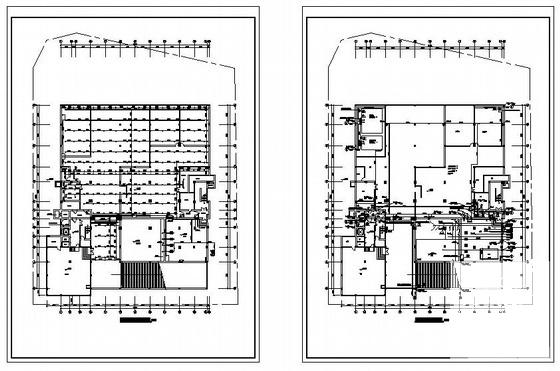

高层给排水图纸 - 2 -

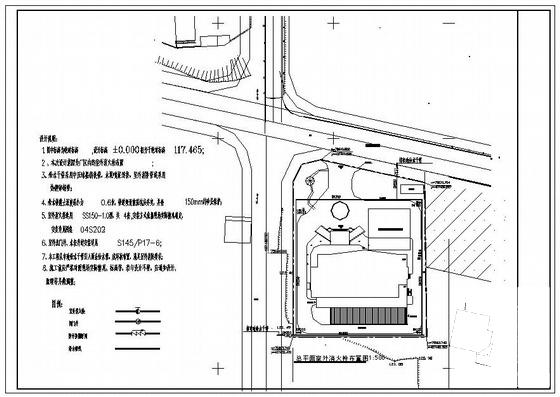

高层给排水图纸 - 3 -

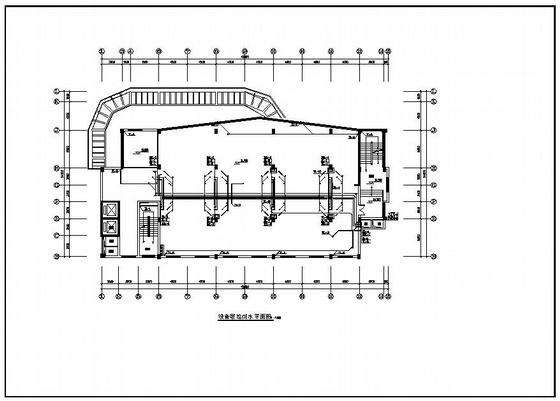

高层给排水图纸 - 4
