一份超高层酒店办公楼给排水及消防CAD施工图纸设计(市政雨水管道)

dfgaacc · 发表于 2020-2-16 15:21:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
图纸设计深度：施工图
供水方式：分区供水
项目所在地：四川

附件详情

一、项目概要：

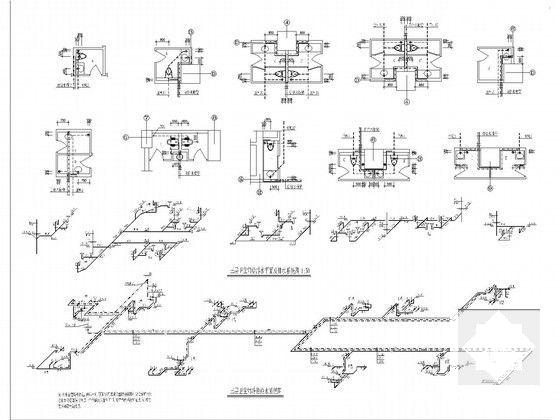

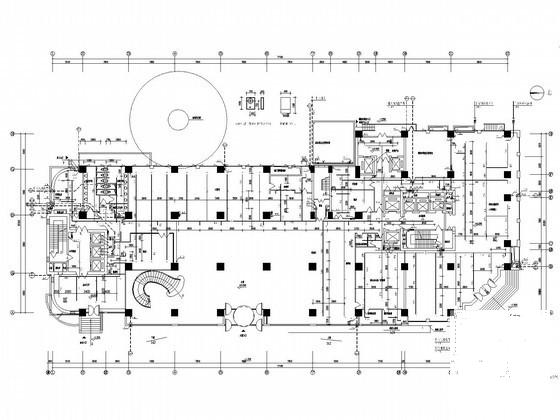

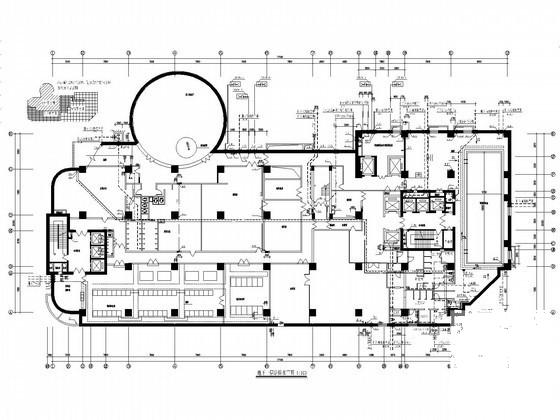

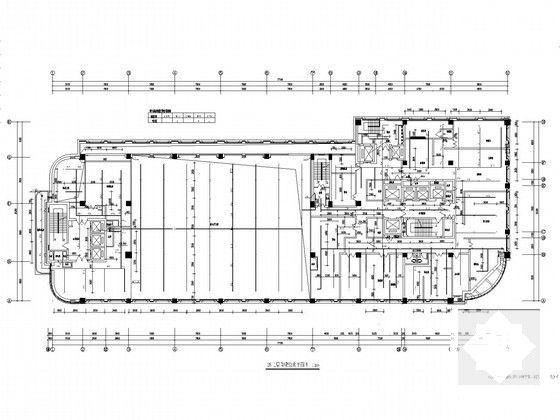

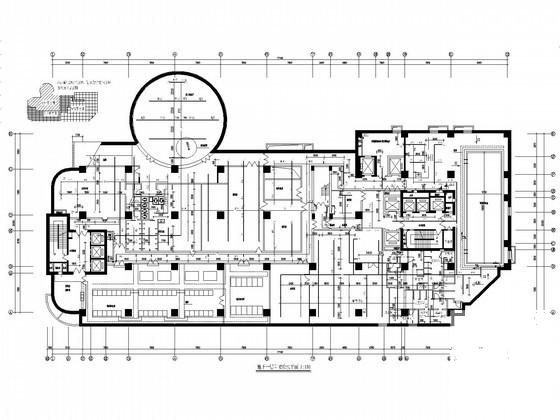

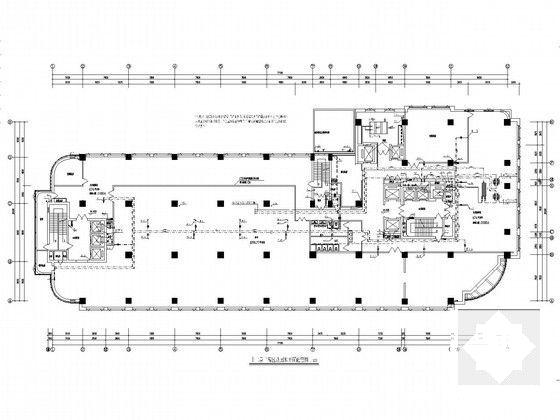

该项目是一个超高层酒店办公综合楼，共27层，其中6-25层为办公，其他为酒店用。建筑高度107.80m，建筑总面积68009平方米。图纸内容包含设计施工说明，主要设备材料表及图例，各层给水平面图、各层排水平面图、给排水系统图、喷淋平面图等

二、给水系统：
1.生活给水：该项目给水竖向分为4个分区，-3层～4层为低区，由市政管道直接供水； 5层～11层为中区，由地下室中区水泵供水；13层～19层为中高区，由屋顶水箱减压供水；20层～26+1层为高区，由屋顶水箱供水。
2.热水：设机械循环集中热水供应。

三、排水系统：
1.该项目采用雨、污水分流制.室内底层以上的污水重力流排入室外污水管道;地下室废水采用潜水排污泵提升至室外雨水井;污水经排污泵提升至化粪池处理后排入市政污水管道。
2.地下室污水经污水泵提升出户;厨房含油废水经隔油器后出户。
3.办公楼主楼和附楼均采用外排水系统.屋面雨水经雨水斗和雨水立管排至室内雨水管。屋面雨水及室外地面径流雨水经雨水口汇集后经区域内雨水系统排至市政雨水管道。

四、消防给水系统：
1.该项目建筑为综合性一类高层建筑。
2.消防系统分区: 消防系统设两个分区，低区 -3层～12层,13层及以上为高区。地下3层设消防水泵和消防水池。
