一份次干路市政污水雨水CAD图纸(管道工程施工)(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：交通道路
• 设计内容：污水排水系统,废水排水系统,雨水排水系统
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 管道方式：暗沟
• 设计年代：近代

附件详情

郑州某次干路市政污水雨水图纸
一.设计依据：
《柳林西路道路管线综合规划(宏达东路-沙门路)》郑州市规划设计院（2007.05）；
《室外排水设计规范》GB50014-2006。
二. 项目概要：
柳林西路(沙门路～宏达东路)位于郑州市北部，为南北走向的城市次干路，道路规划红线30m。本次工程全长502.910m。
根据排水规划，该资料路段雨水系统南起沙门路，北至宏达东路，在路中西、中东8米处各敷设一条d900～d1000雨水管，南端接纳沙门路雨水管，自南向北接入规划柳林西路下游的两道1.0X1.0雨水涵。
因柳林西路下游的两道1.0X1.0雨水涵暂不修建，故为本路段雨水设置临时雨水出路：在宏达东路路口将本雨水系统以d700管道与宏达东路以北现状d700雨水管临时连通。待柳林西路向北修通时，连接管取消，按规划敷设1.0X1.0雨水涵。
三. 工 程 设 计 :
1.设计采用北京座标和黄海高程系.
2.图中单位除 沟槽开挖 断面及管径以毫米计外，其余尺寸均以米计.
3. 雨水管检查井盖采用复合材料Φ700重型井盖，盖座采用球墨铸铁盖座；雨水箅子采用复合材料重型雨水箅子（行业标准CJ/T212-2005）。
4.因该资料雨水管覆土深度均较浅，故全段圆管段均须采取加固措施（车行道范围以外者除外），详见95S516页7。加固段每隔20～25米设柔性接口一道，详见95S516页32，柔性接口部位的现浇混凝土基础应用变形缝分离。管材如无特殊说明，均采用平口钢筋混凝土II级管，基础采用180°混凝土基础（04S516页19、22），接口采用钢丝网水泥砂浆抹带接口（04S516页28）。管道基础下做20cm厚三七灰土垫层(无地下水)20cm厚干砌片石(有地下水)，垫层比管道基础每边增加10cm。
5. 检查井内壁全部用1：2防水水泥砂浆抹面厚20mm，外壁抹面至道路水稳层，厚20mm。检查井基础砼采用C20, 检查井基础下做20cm厚三七灰土垫层(无地下水)20cm厚干砌片石(有地下水)，垫层比检查井基础每边增加10cm。检查井爬梯采用塑钢爬梯。检查井需采用井口加固措施，详见道路设计图。
6.雨水进水井采用偏沟式单箅进水井及偏沟式双箅进水井，详见国标05S518(页7、页8、页9)。道路交叉口雨水箅子施工中应置于道路最低处。
7.雨水支管: 雨水进水井连接支管为d300混凝土管，坡度0.01。为避免将来雨水接管破路，沿途每隔一定距离从雨水进水井向路外留有d500雨水支管，支管处进水井与检查井间管段相应调整为d500,预留至红线外1米，管端封堵砌死。为满足雨水用户支管和雨水口支管管顶覆土的要求，可将其适当降低，但不得低于与主管渠管中平接。
8.为满足雨水用户支管和雨水口支管管顶覆土的要求，可将其适当降低，但支管管中心不得低于主管管中心。
一.设计依据：
《柳林西路道路管线综合规划(宏达东路-沙门路)》郑州市规划设计院（2007.05）；
3.《室外排水设计规范》GB50014-2006。
二. 项目概要：
柳林西路(沙门路～宏达东路)位于郑州市北部，为南北走向的城市次干路，道路规划红线30m。本次工程全长502.910m。
根据排水规划，该资料路段污水系统南起沙门路，北至宏达东路，在路中西6米处敷设一条d500污水管，自南向北接入规划柳林西路下游的d500污水管。
为解决河南姿华房地产公司近期污水排放问题，增设45米d800临时连接管，顶管施工，使污水倒排到沙门路现状d800污水管，待柳林西路向北修通后，连接管取消，恢复规划污水排放系统。
三. 工程设计:
1.设计采用北京座标和黄海高程系.
2.图中单位除沟槽开挖断面及管径以毫米计外，其余尺寸均以米计.
3.检查井盖、座全部采用Φ700球墨铸铁盖座及复合材料井盖。复合材料井盖应复合行业标准CJ/T211-2005。
4.管材：污水管管材选用钢筋混凝土管Ⅱ级承插口管，基础采用钢筋混凝土管180°砂石基础，详见04S516页11，管道接口采用承插口管橡胶圈接口，详见04S516页23，管道沟槽回填土密实度详见04S516P7第6.12条。
5. 检查井内壁全部用1：2防水水泥砂浆抹面厚20mm，外壁抹面至道路水稳层，厚20mm。检查井基础砼采用C20。管道及检查井基础下做20cm厚三七灰土垫层(无地下水)20cm厚干砌片石(有地下水)，垫层比管道基础每边增加10cm。检查井爬梯采用塑钢爬梯。检查井需采用井口加固措施，详见道路设计图。
6. 污水支管:为避免将来道路两侧用户污水接管破路，沿线每隔一定距离预留用户支管，与主干管采用管顶平接，用户支管均预留至红线外1米，管端设检查井一座。甲方可根据用户要求增减支管数量和调整支管位置。
四. 施工:
1.施工时若有地下水，需采取降水措施，建议采用井点降水，以保证干槽施工。
2. 施工前应复核道路高程及控制点坐标，施工范围内，若与现有井或预留管头连接，应先实测其标高，与该资料无矛盾方可施工。
3.施工范围若遇其他管线，应及时与甲方联系，协同产权单位共同商定处理办法，临时可采用撑、包、吊、顶等措施加以保护。若平面位置冲突，请按规划予以调整；若遇未知隐藏物或文物，应及时通知有关单位加以处理。
4.施工应严格按照相关规范和验收标准进行，遇到特殊情况请及时与设计单位联系解决。施工验收执行《给水排水管道工程施工及验收规范》GB50268-97。

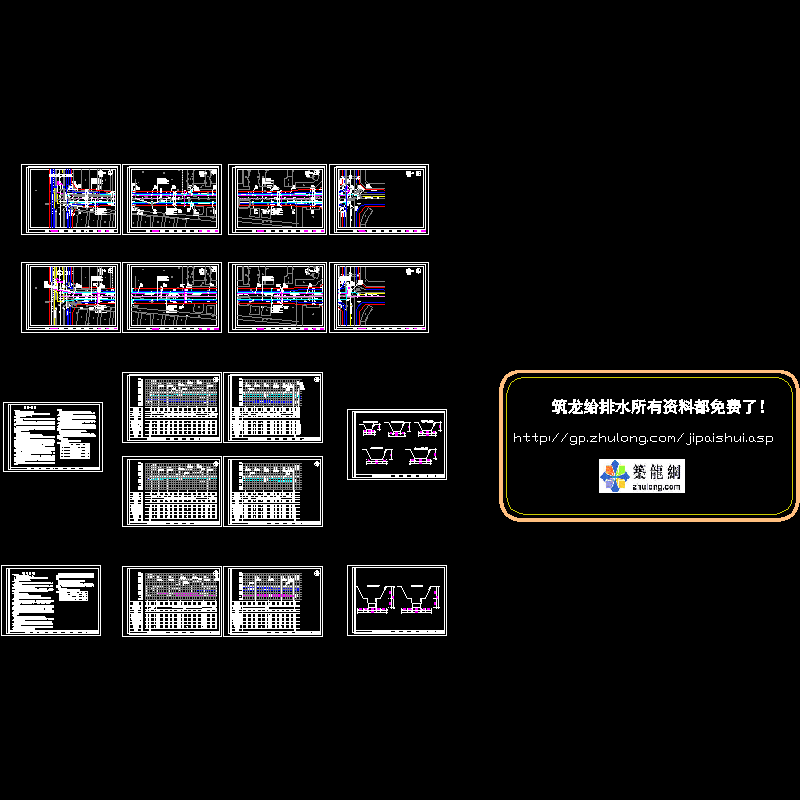

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
