市政排水工程雨污水管道不同管径检查井结构cad图纸

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本图纸为市政工程雨污水管道施工时对应不同管径的检查井结构尺寸图，非常适用于进行技术交底使用或模板加工使用图纸。 　　…… 　　模板制作： 　　1、井身模板按照50cm高每节进行制作。 　　2、各型号的检查井模板总高度按照图中所标示的高度取50cm倍数，不足50cm的可做成50cm,要保证模板总高大于井深。 　　3、圆形检查井外侧模板每节做成两块便于安装，内侧模板每节做成4块，并增加一个楔形块便于脱模。 　　4、井身模板需设置肋板，保证模板强度及刚度，但是模板不要太重，保证装拆方便。 　　…… 　　共9张。

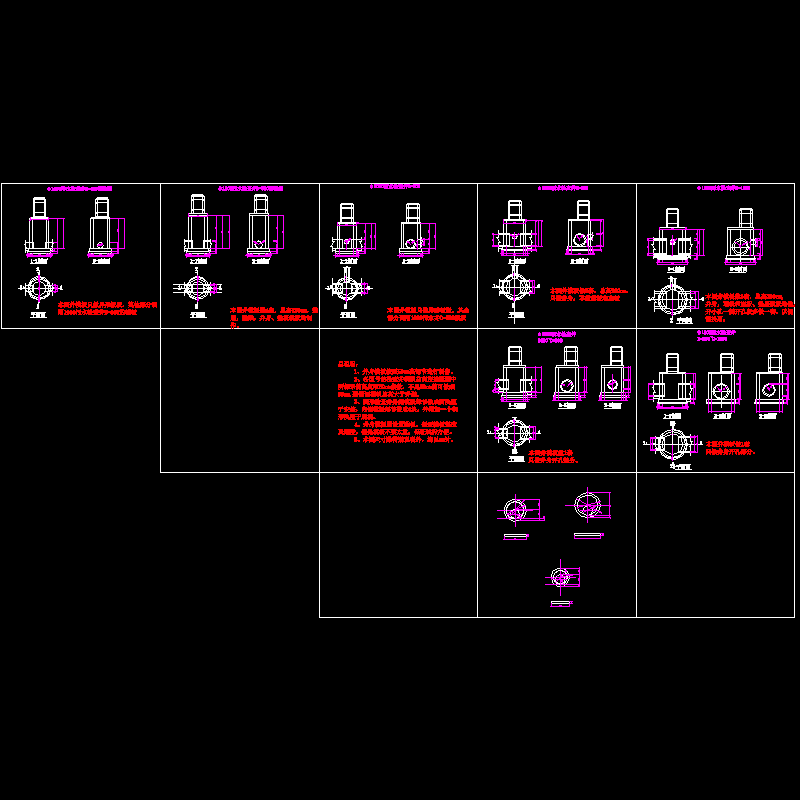

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
