一份4层食品加工基地加工车间CAD给排水消防图纸（虹吸雨水）(设计施工说明)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：47375.69平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 水池
• 供水方式：市政供水, 变频供水, 高位水箱供水
• 供水分区：无
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水, 虹吸雨水（满管）
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：10
• 特殊系统：虹吸雨水

附件详情

• 设计施工说明
• 一层喷淋平面图
• 3.00夹层喷淋平面图
• 二层喷淋平面图
• 9.50夹层喷淋平面图
• 三层喷淋平面图
• 四层喷淋平面图
• 屋顶喷淋平面图
• 给排水系统原理图
• 消火栓系统透视图
• 卫生间详图
• 设备及材料表
• 一层给排水、消防平面图
• 3.00夹层给排水、消防平面图
• 二层给排水、消防平面图
• 9.50夹层给排水、消防平面图
• 三层给排水、消防平面图
• 四层给排水、消防平面图
• 屋顶给排水、消防平面图

附件详情

该项目为有机食品加工基地C区，位于上海。总占地面积约47375.69m2，主要包含的内容为：C-1加工车间(二期待建)、C-2加工车间、C-3变配电、C-4普通仓储及锅炉房、C-5水处理及垃圾站等。C-2加工车间:丙类多层厂房，耐火等级为一级。筑面积约42308m22 ,地上4层，总高度22.5m；室内外高差1.1m。C-3 变配电:工程性质为设备用房，耐火等级为二级。建筑面积403.1m22 ,地上1层，建筑高度6.0m；室内外高差0.7m。C-4 普通仓储及锅炉房:工程性质为戊类仓库，耐火等级为二级。建筑面积1236.9m22，地上1层，建筑高度5.1m；地下1层，建筑高度4.8m；室内外高差0.1m。 C-5 水处理及垃圾站:工程性质为设备用房，耐火等级为二级。建筑面积1108.9m22 地上1层，建筑高度5.7m；室内外高差0.1m。给排水设计标高与建筑图一致，单体采用相对标高，总体采用绝对标高。给水管标高为管中心标高，排水管标高为管内底标高。
设计范围：本专业设计范围主要为红线以内的室内外生活给水系统、排水系统、雨水系统、消防给水系统和灭火器配置等设计。
，共20张图纸。

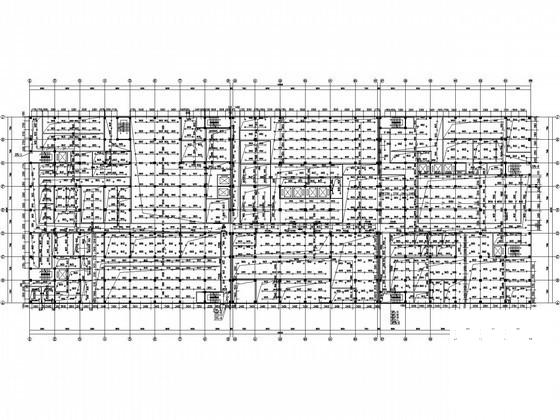

一层喷淋平面图

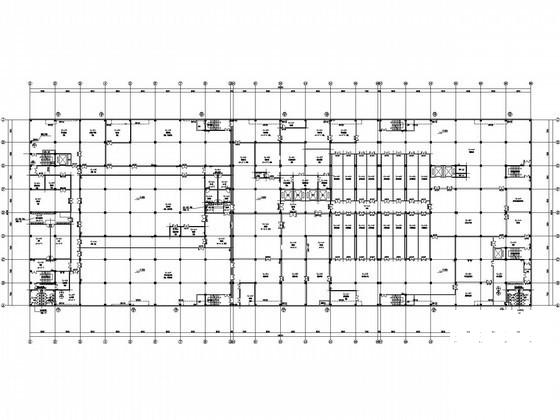

四层给排水、消防平面图

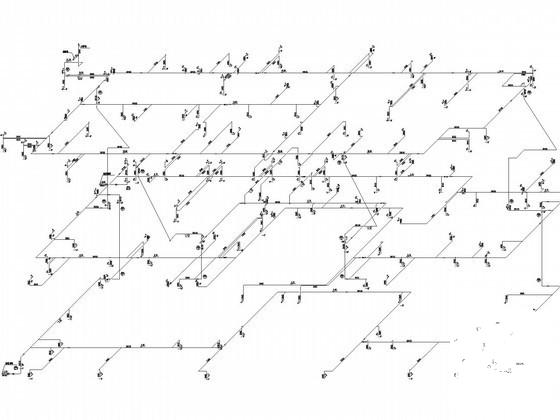

消火栓系统透视图

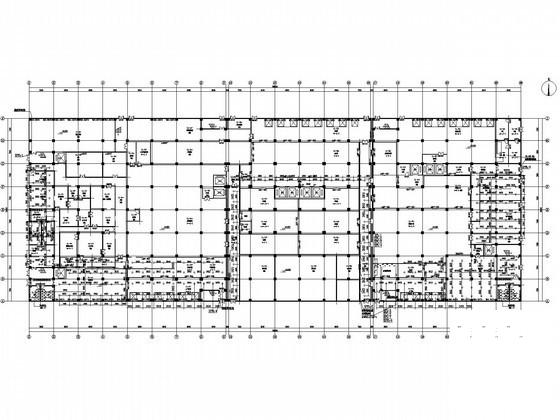

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
