[CAD]办公楼给排水及消防设计图纸.dwg

0 主题	0 帖子	754 积分

Rank: 8 Rank: 8

发表于 2020-11-16 19:47:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该项目生活给水系统设计最高日用水量为18m3/d，室内给水系统由室外管网直接供水。给水入口出应加装水表及倒流防止器。　　图纸内容包括：1.首层给排水及消防平面图 2.二－六层给排水及消防平面图 3.排水系统图 4.给水系统图 5.消防系统图 6.厨房、卫生间给排水详图 7.设计说明

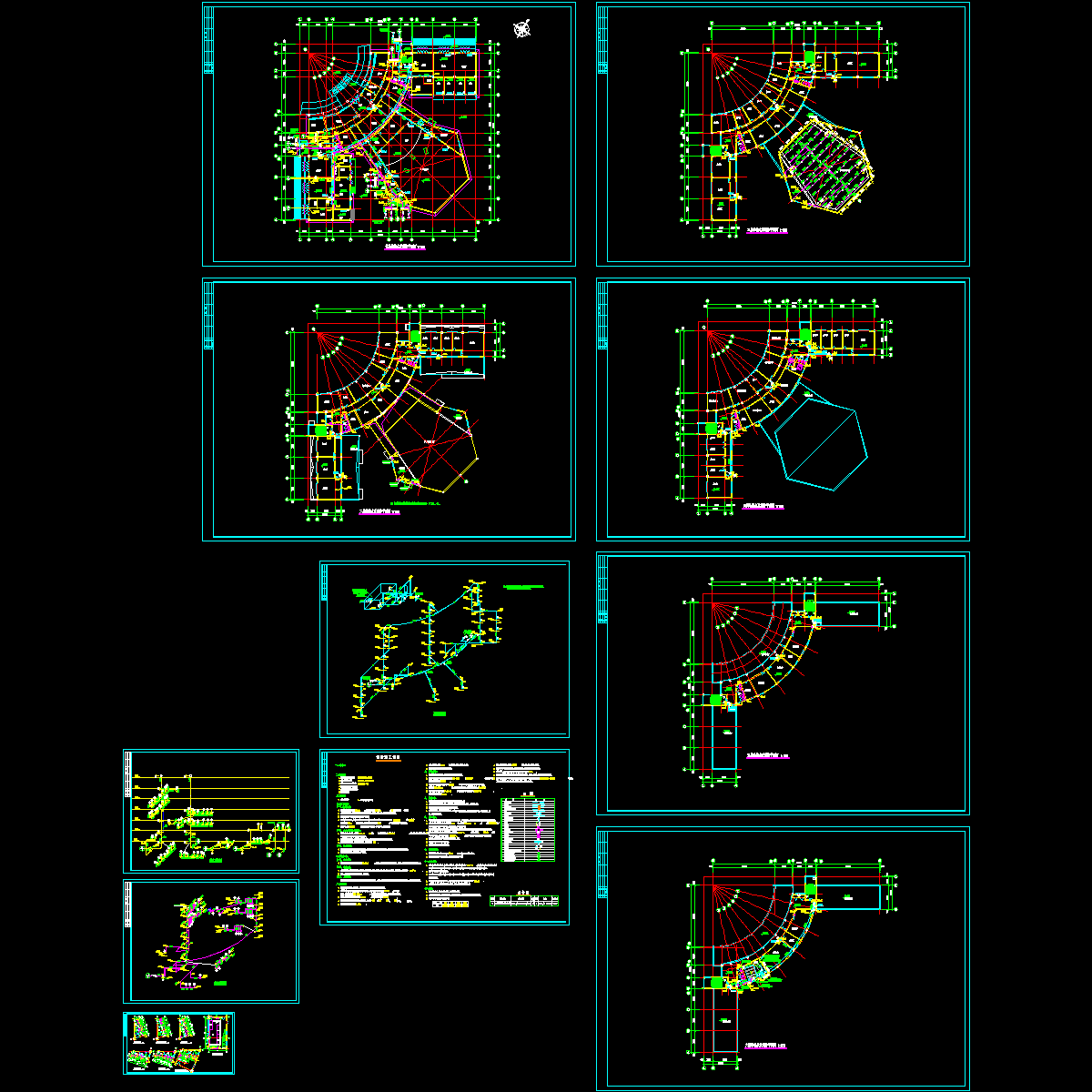

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

616.33 KB
