16层办公楼给排水和消防给水图纸设计施工说明_cad

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

纸为16层办公楼全套设计图纸，系统范围： 办公楼及地下车库的给排水设计、消防给水设计，地下室人防区域战时功能的设计由人防设计院负责。1、给水系统： 生活用水量（办公楼）：最高日用水量96.22m?，最大小时用水量15.11m?。2、排水系统：生活排水量为生活用水量的100%，为95.16m?/d。室内排水采用污，废分流，设置专用通气立管；底层污、废水单独排出。3、雨水系统屋面雨水设计重现期采用三年，采用外排水方式排出室外，经室外明沟收集后进入雨水管道排放。4、消防系统：消防用水量：室内消火栓40L/s，室外消火栓30L/s，喷淋30L/s。

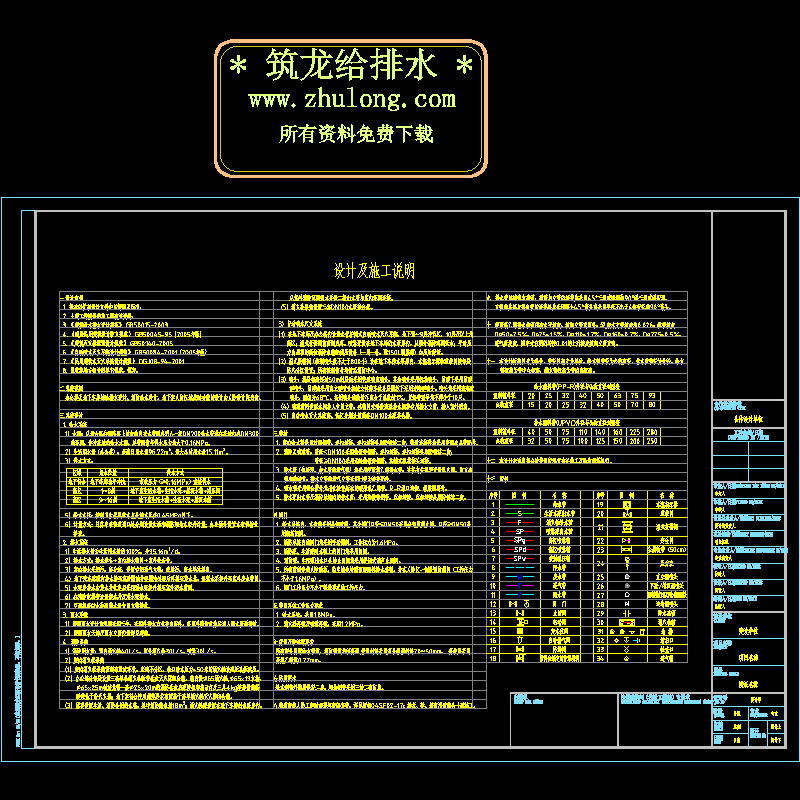

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
