学校4层办公楼给排水消防系统设计施工CAD图纸

项目概要：

1.工程名称：三亚国际旅游管理职业学院（一期）

2.建设地点：海南省三亚市海棠湾。

3.该项目为酒店管理学院子项办公楼，总建筑设计面积：11361.74平方米，建筑高度19.20米，建筑层数4层。

设计内容：

用地红线范围内的室内及室外给排水、消防设计。

1. 给水排水设计： 冷水给水系统，污水排水系统，雨水排水系统，室外给排水系统。

2. 消防系统设计：室内消火栓系统，室外消火栓系统，自动喷水灭火系统,气体灭火系统。

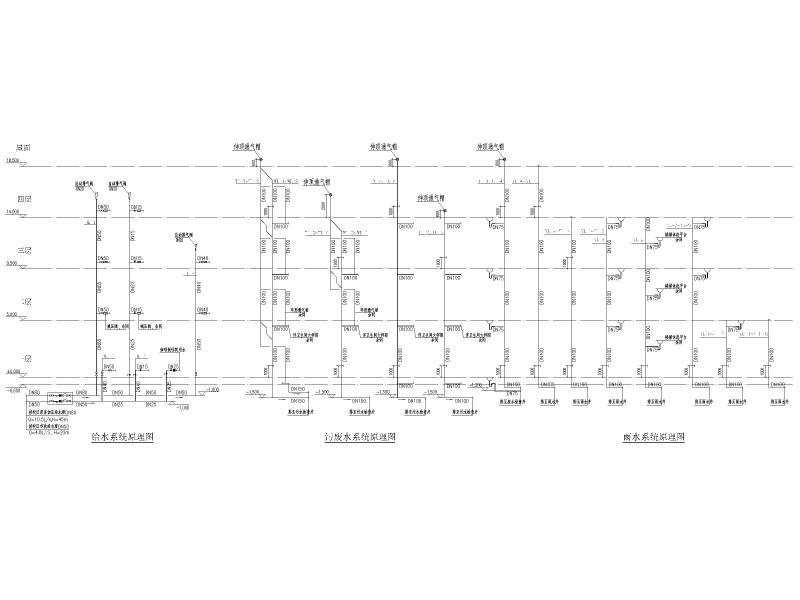

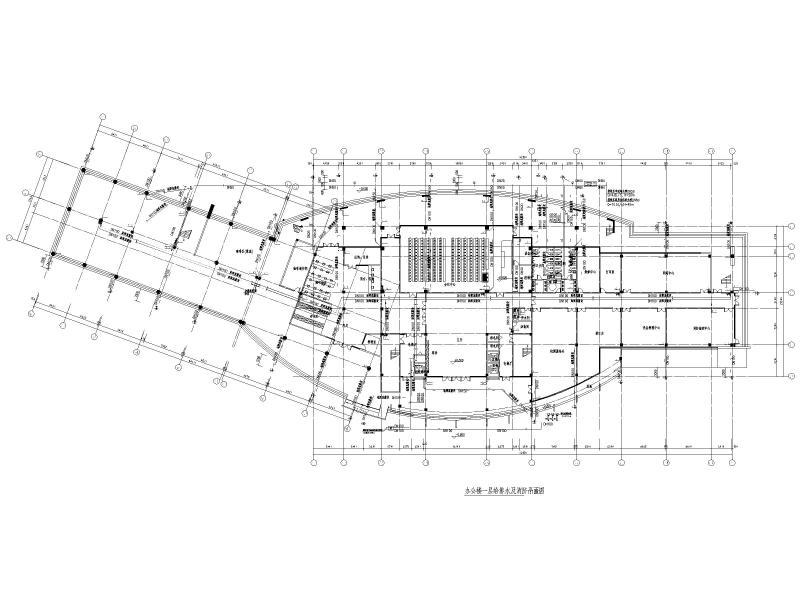

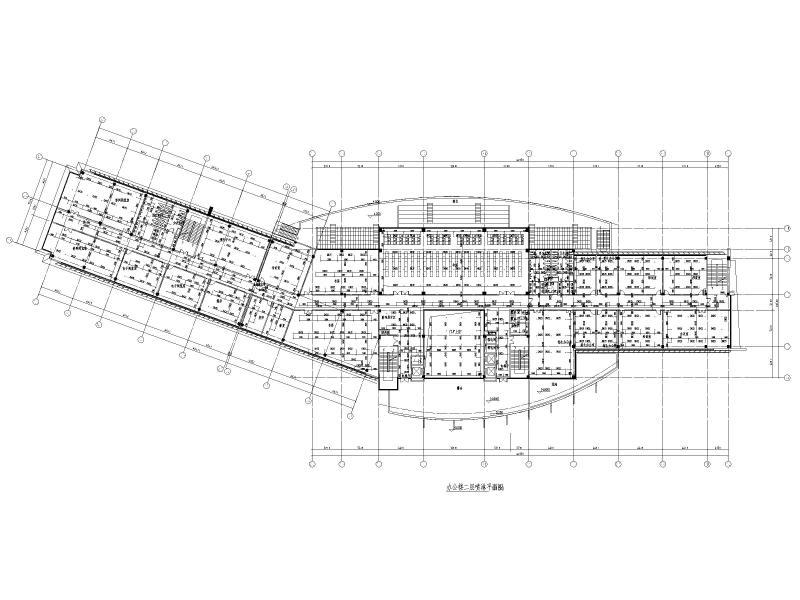

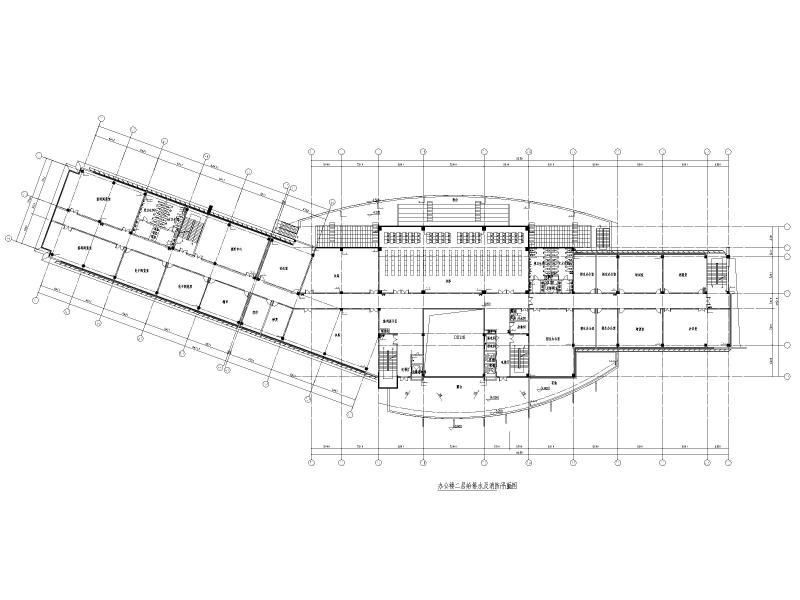

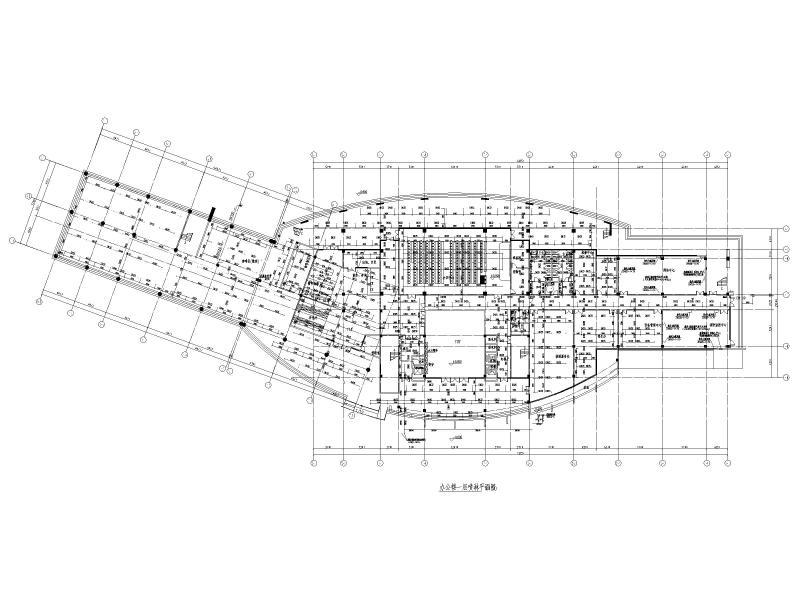

部分图纸展示：
