5100平3层学校办公楼建筑结构施工CAD图纸

附件详情

该项目是学校办公楼施工图，地上3层，框架结构，本建筑物总建筑面积为5183.01平方米，设防烈度为8(0.20g)度。基础按筏板基础设计，采用天然地基。

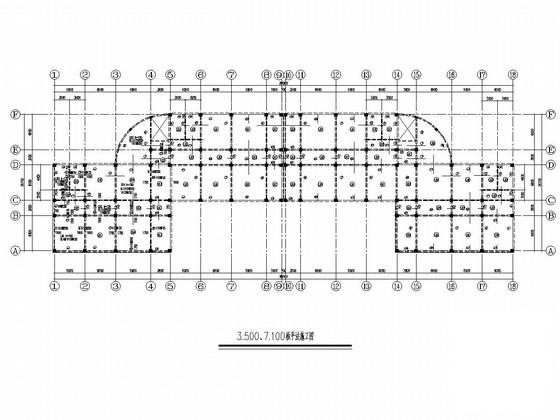

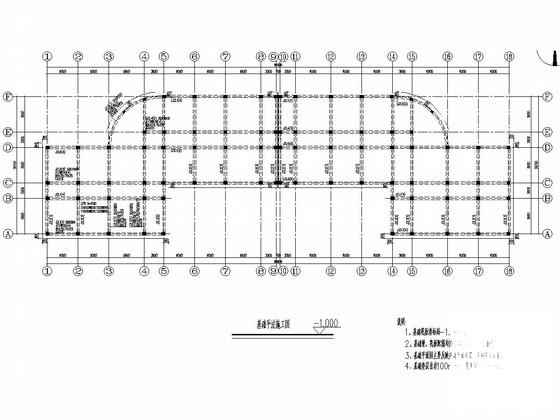

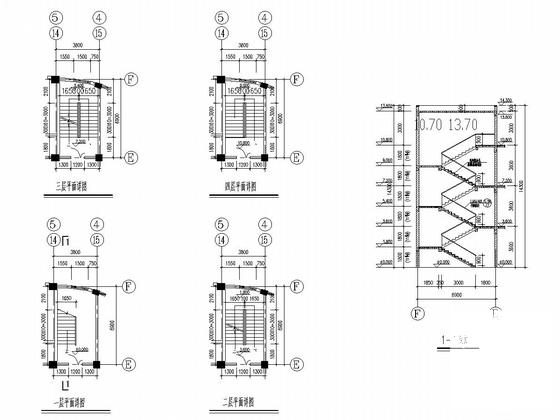

结构图包括：结构设计总说明，基础平法施工图，柱子平法施工图，结构 平面布置图 ， 楼梯详图 ，女儿墙构造柱布置平面图等共计16张图。

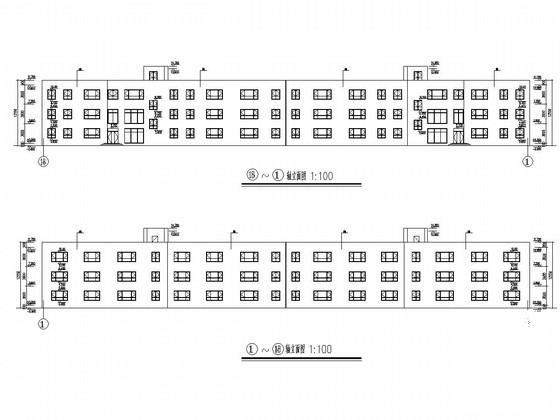

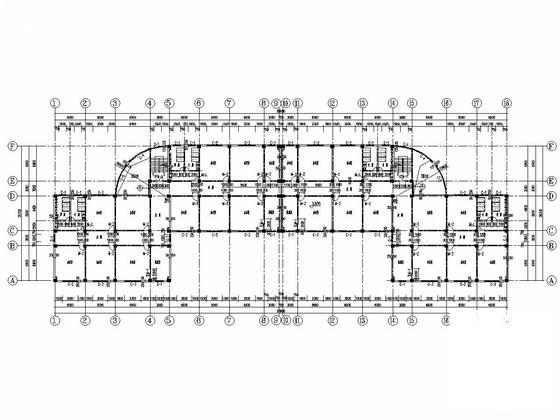

建筑图包括：建筑设计总说明，平面图，立面图，剖面图，楼梯图等共计9张图。
总计25张图。
