一份5100平6层（带跃层）砖混结构住宅楼建筑结构CAD施工图纸(基础设计等级)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：33张
• 设计年代：近代

附件详情

该项目是六层带半地下室住宅，带跃层，砖混结构，抗震设防烈度6度，总建筑设计面积：5152平方米（跃层408平方米），采用条形基础，基础设计等级为丙级。
结构专业该资料包含：结构设计总说明，基础 平面布置图 ，1~6层(圈)梁柱配筋图，板配筋图，楼梯大样图等共计13张图。

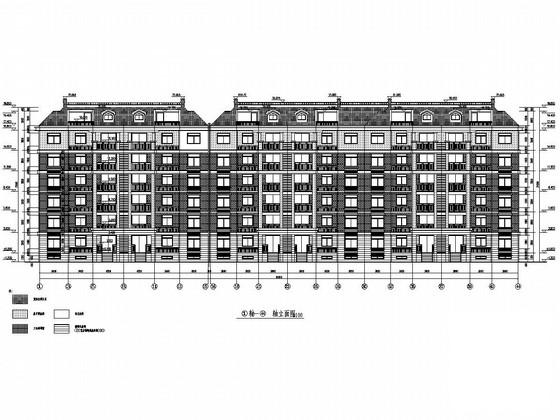

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，阳台详图，厨卫详图，墙身详图，门窗详图等共计20张图。
分享投稿时间：近几年4月

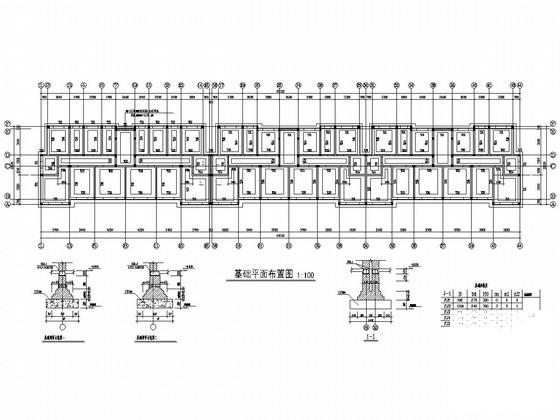

基础平面布置图

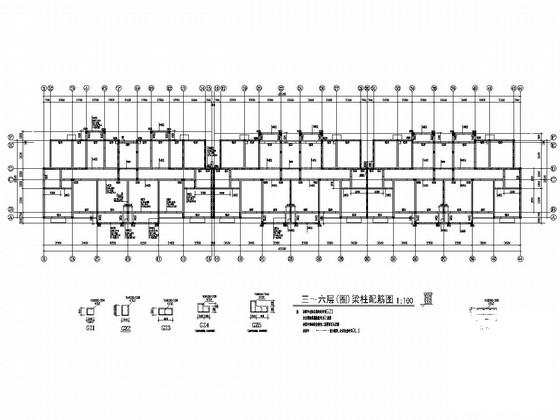

三～六层(圈)梁柱配筋图

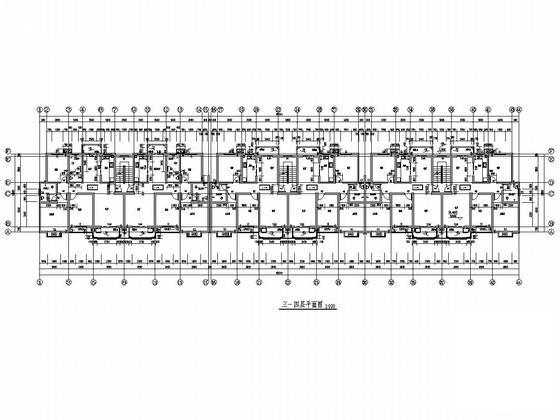

三-四层平面图

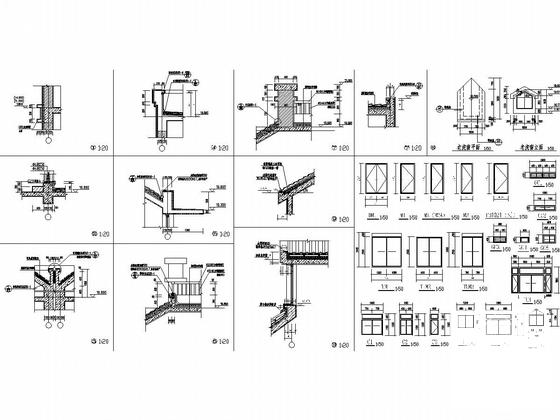

节点详图

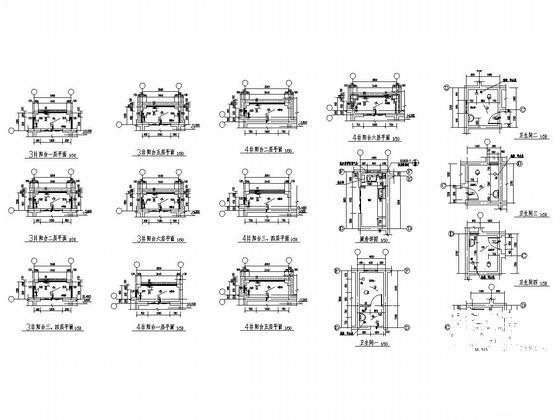

阳台详图

三～六层板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-6 10:05:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
