4层4.4万平国内办公楼强电CAD施工图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：43673.7平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：开关柜
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：北京
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为4.4万平北京办公楼电气图纸。

概况：
该项目为北京某办公楼。本建筑为地上三层，局部四层。耐火等级为一级，建筑面积43673.7平方米。建筑的高度23.7米，其中一层层高7.5米，二层层高6.6米，三层5.4米，四层3.6米。

设计范围：
供配电系统；照明、插座配电；
动力配电；防雷接地系统；
配电室布置；开闭站开关柜接线。

部分图纸摘录：

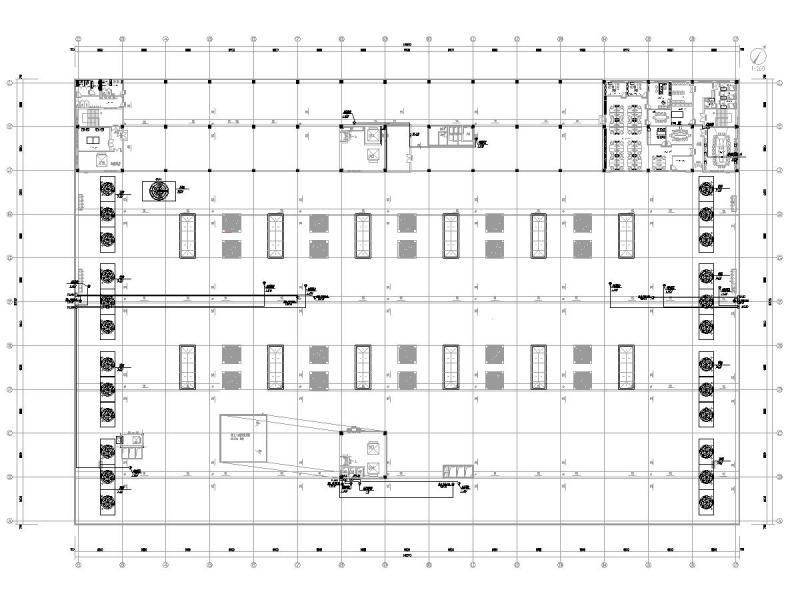

动力配电平面图

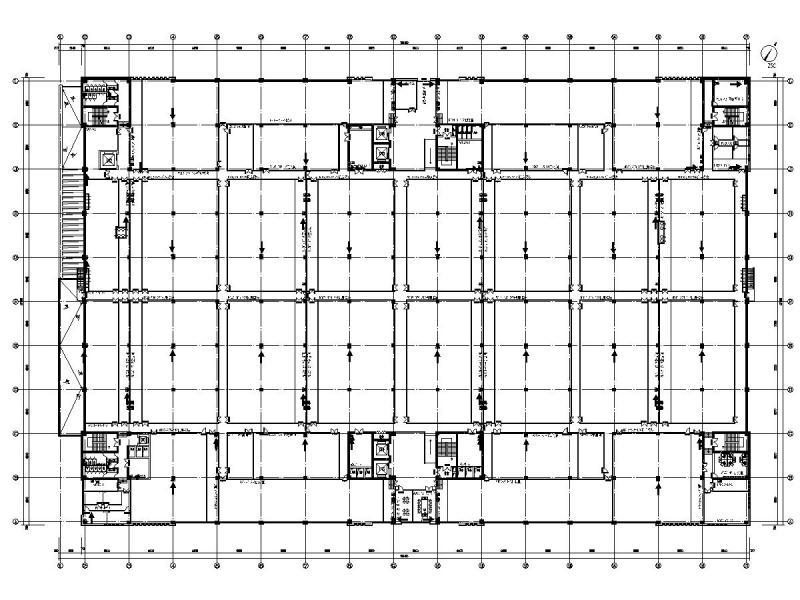

等电位联结平面图

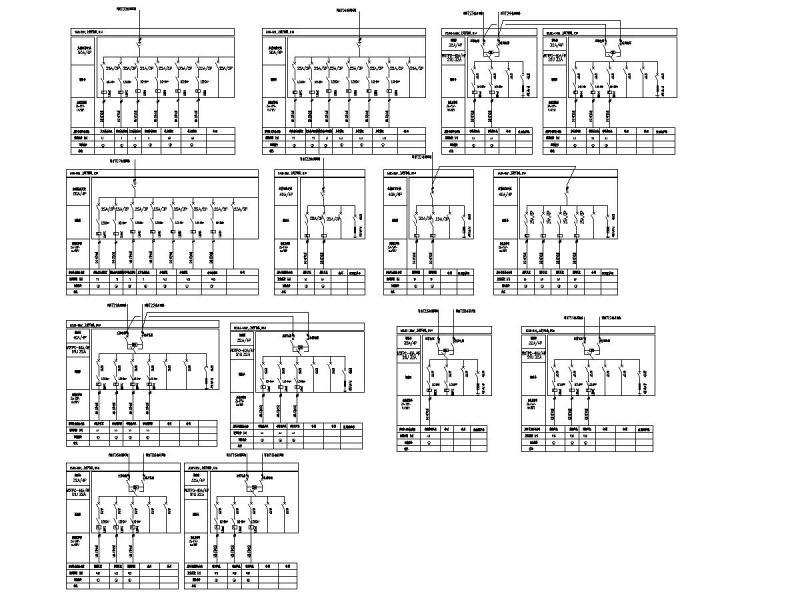

动力配电系统图

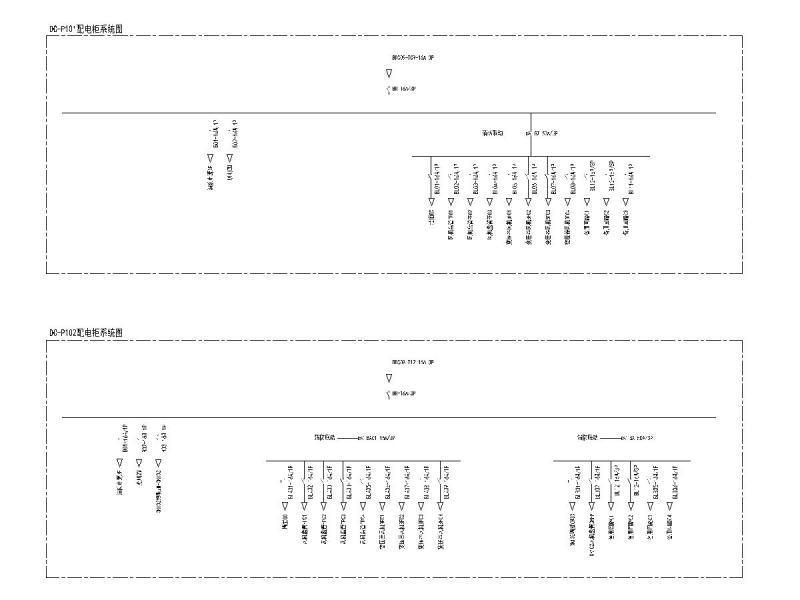

辅助供电系统图


辅助供电接线配置图


10kV设备连线图
防雷接地设计

冷站配电室开关柜

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 办公楼施工图纸 - 1
    办公楼施工图纸 - 1
  • 办公楼施工图纸 - 2
    办公楼施工图纸 - 2
  • 办公楼施工图纸 - 3
    办公楼施工图纸 - 3
  • 办公楼施工图纸 - 4
    办公楼施工图纸 - 4
  • 办公楼施工图纸 - 5
    办公楼施工图纸 - 5
  • 办公楼施工图纸 - 6
    办公楼施工图纸 - 6
  • 办公楼施工图纸 - 7
    办公楼施工图纸 - 7
  • 办公楼施工图纸 - 8
    办公楼施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
