9层办公楼强电CAD施工图纸

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：160张
• 图纸年代：近代
• 负荷等级：一级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 一、 说明
• 二、高低压配电系统图
• 三、动力干线平面图
• 四、人防动力平面图
• 五、
• 六、 平面图

附件详情

该项目是某科技园集团总部办公大楼，强电系统包含配电设计、照明、基础接地、人防动力、双电源自动切换等。

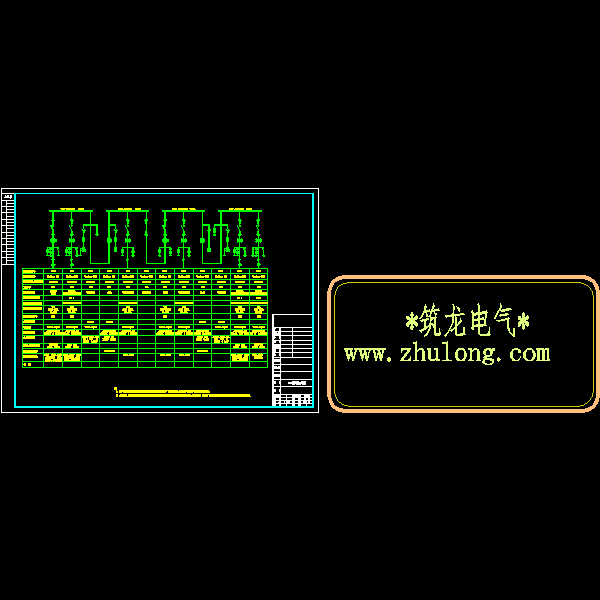

10kv高压配电系统图.dwg

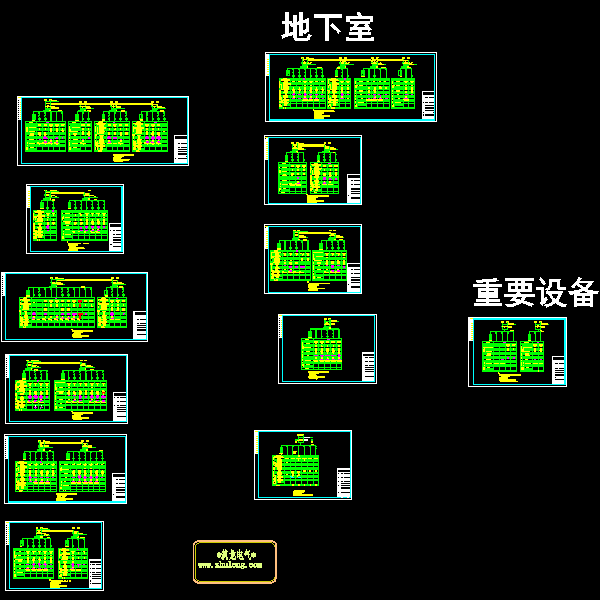

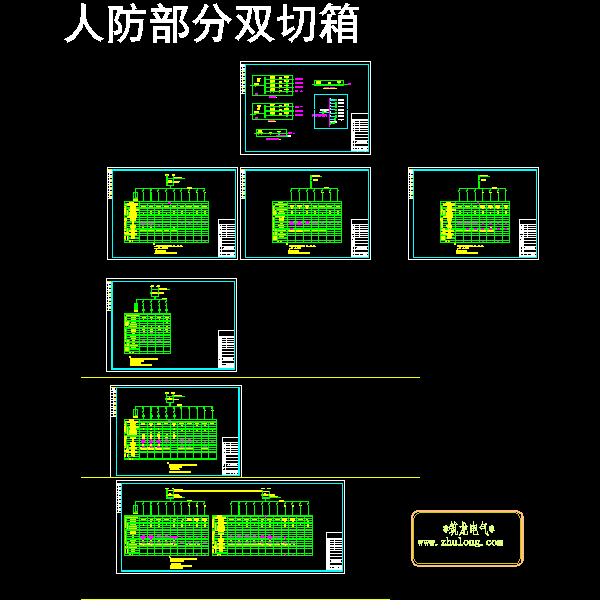

人防部分动力配电箱系统图.dwg

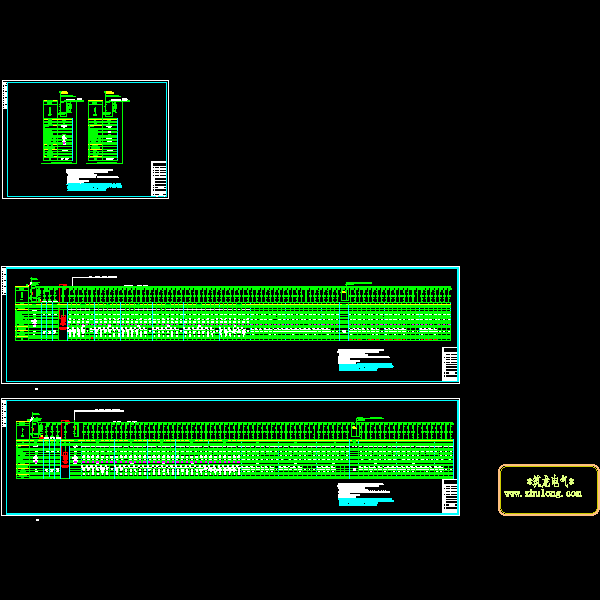

低压配电系统图.dwg

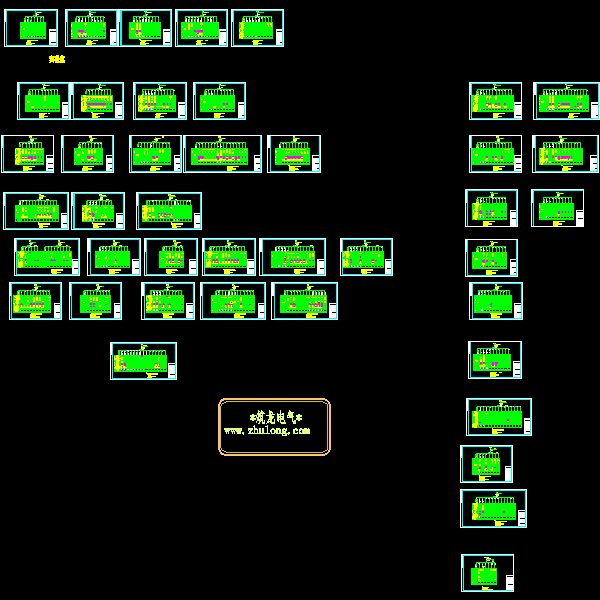

动力配电箱系统图.dwg

双电源自动切换配电箱系统图.dwg

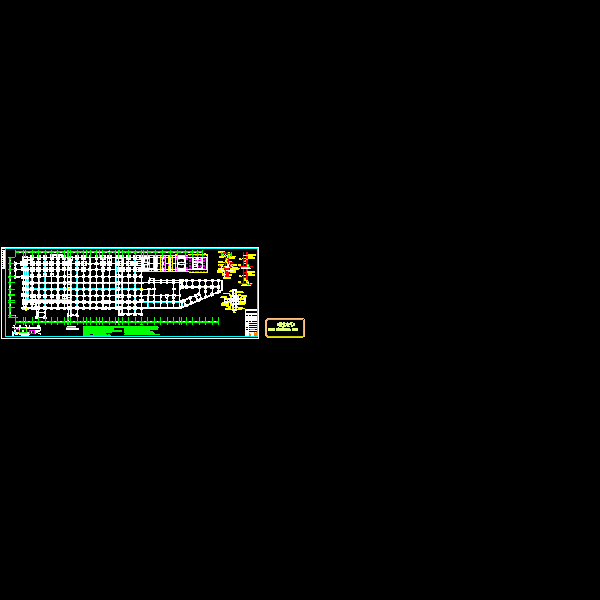

基础接地平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-12 13:11:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
