一、项目概况
本项目为滁州分公司通信综合楼工程,滁州分公司城南新区基地附属用房工程,滁州分公司城南新区基地地下车库工程.总建筑面积14320平方米，其中地上建筑面积11391平方米，地下建筑面积2929平方米.该项目地上建筑分主楼和附楼，主楼九层,建筑高度为43.05米,最高点43.85米;附楼三层，建筑高度为16.35米，最高点17.75米；地下建筑一层，层高4.35米，埋深3.9米。本项目为二类高层民用建筑，建筑设计结构形式为钢筋混凝土框架。
二、设计范围及内容
1.10KV电源由当地电业提供，10KV电缆头后端由该资料完成。
2.根据业主要求，该资料一般照明及空调配电不在该资料范畴，业主装修时照度及功率密度需满足建筑
照明设计标准
目标值。
3.变配电、应急照明、电力系统。
4.防雷与接地系统。
5.电气火灾监控报警系统。、
三、供电电源及负荷等级
1.该项目为二类高层民用建筑。大楼内消防控制室、消防水泵、消防电梯、消防风机、应急照明等消防用电、通信网络主机房用电、八层计算机房、网络监控中心、通讯中心用电、安防系统用电、公共照明、客梯、生活泵、排污泵等均按二级负荷供配电；其余动力、照明、空调等按三级负荷供配电设计。
2.该项目地下层设置用户变电所，高压电源由市政提供，一路10KV电源电缆采用埋地方式引至变电所。变电所内设置两台800kVA变压器。另地下室设置柴油发电机组做为备用电源，发电机组容量为常用输出功率360KW。
3.各弱电机房分别采用UPS系统供电。UPS的容量和供电时间应由产品供应商根据最终计算机设备工艺要求确定。，该资料仅预留用电量和接地等要求。
4.走廊,疏散楼梯,消防前室,消防机电房及重要机房设置应急照明,应急照明除采用二路电源自切外，另加EPS电源，以确保供电的可靠性。EPS转换时间小于0.1s。同时对EPS电源状况进行集中监视，主机设在消控室。应急备用照明采用二路电源自切供电。 应急供电时间：消防工作区域备用照明不小于180分钟，疏散照明不小于30分钟。
四、图纸展示

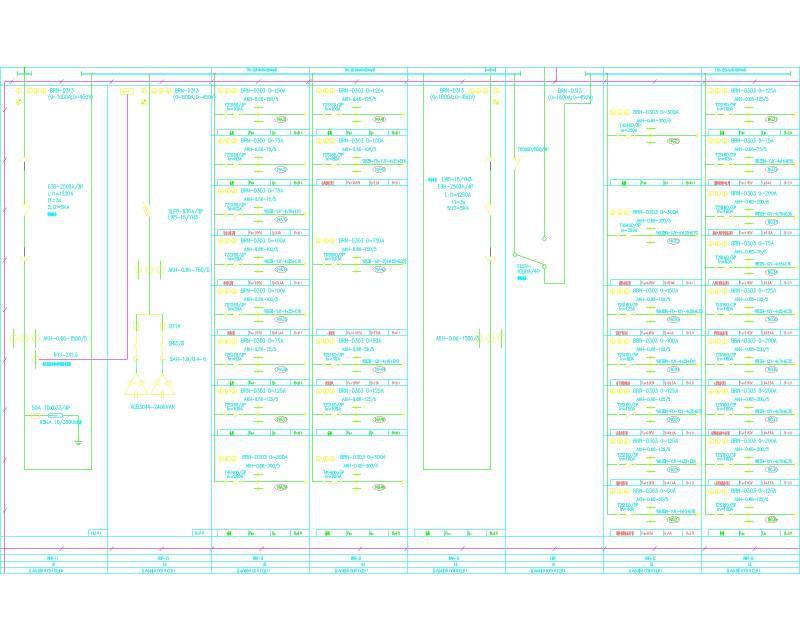

低压配电系统图一

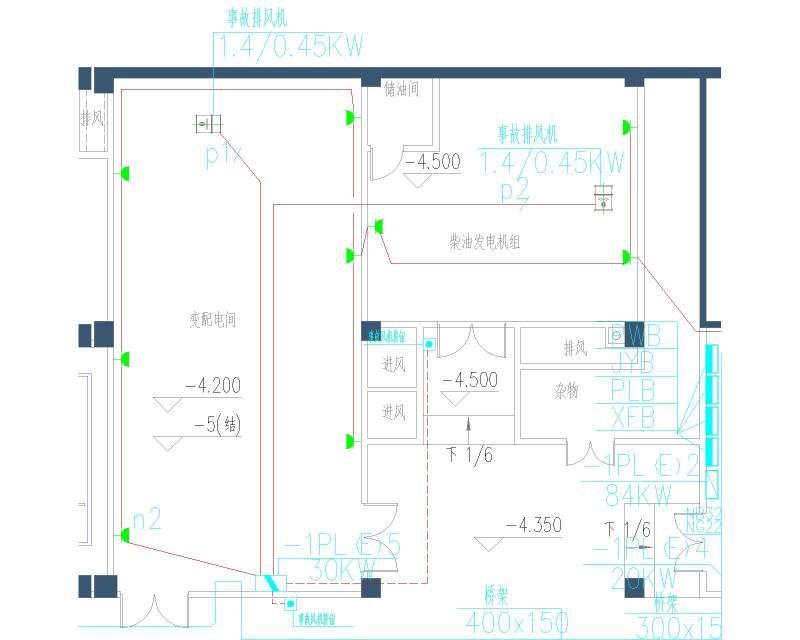

地下一层电力平面图

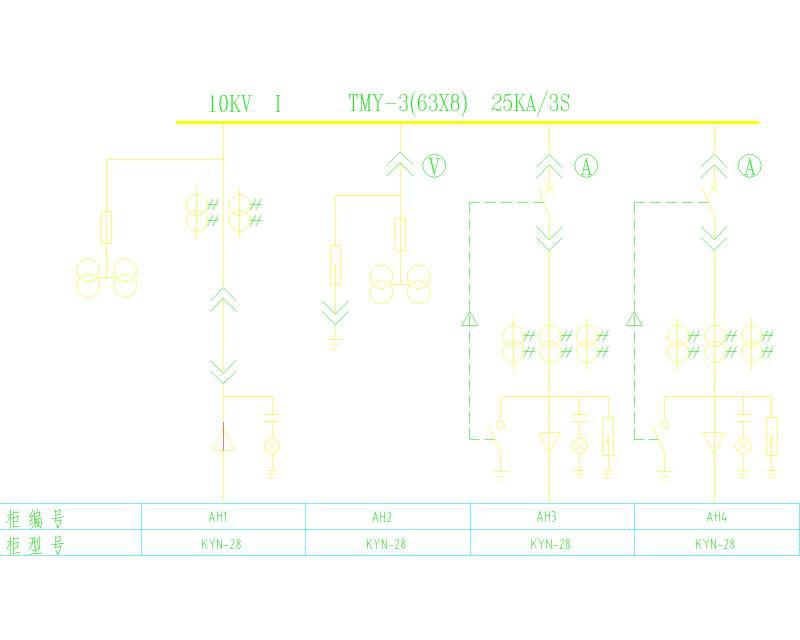

高压配电系统图

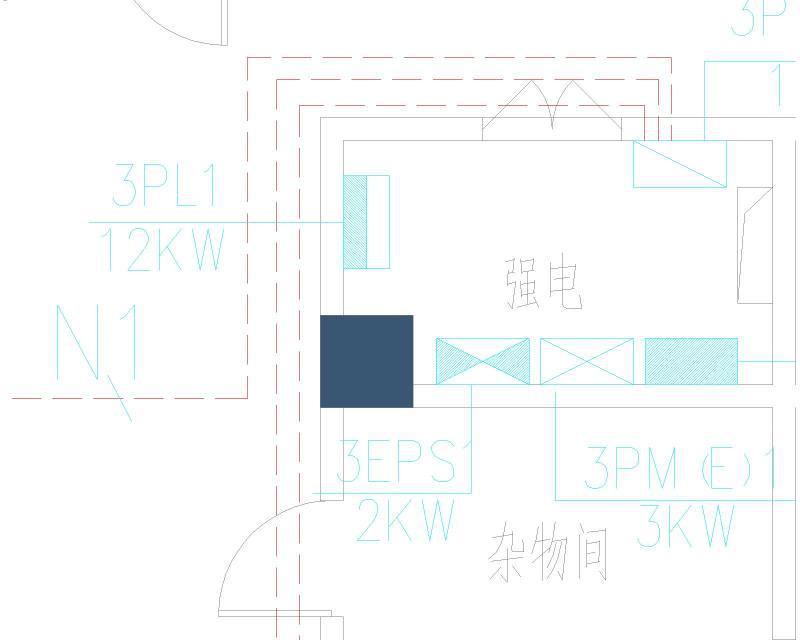

三层电力平面图

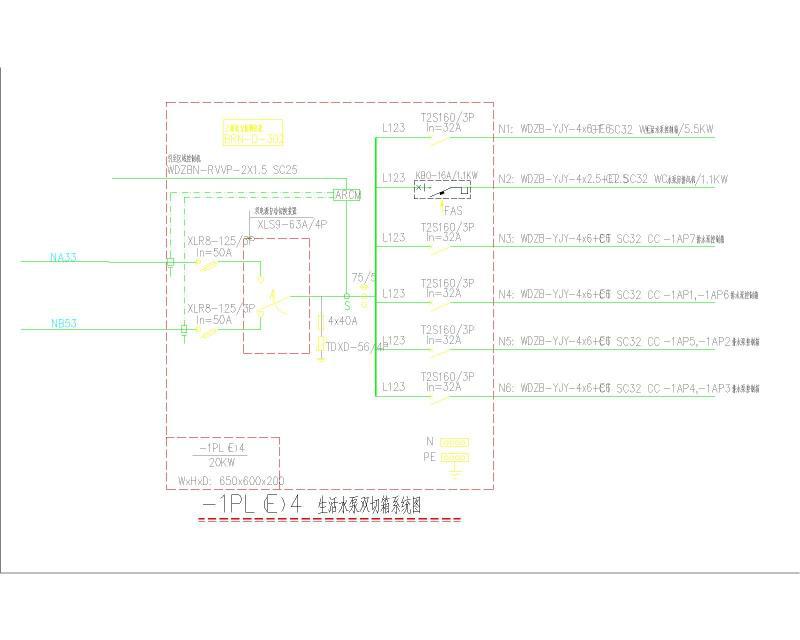

生活水泵双切箱系统图
