一份8层大型办公楼强电系统CAD施工图纸(电气设计说明)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代
• 项目所在地：浙江
• 强电 设计：低压配电,电气照明,建筑物防雷,其它

附件详情

• 1、 电气设计 说明
• 2、配电干线和地下层配电系统图
• 3、动力和空调动力系统图
• 4、消防报警系统图
• 5、门卫照明、接地平面和 照明系统 图
• 6、消防泵控制接线图
• 7、基础接地平面配电干线图
• 8、动力和空调动力系统图
• 9、照明平面
• 10、地下层干线和空调平面
• 11、消防报警平面
• 12、屋面防雷平面

附件详情

该附件是[浙江]大型办公楼强电系统施工图纸,共37张。
项目概要：地下一层,地上八层，建筑主体高度29.6米。建筑设计结构形式为钢结构，现浇混凝土楼板。该资料内容为室内照明、空调、消防报警该项目属于二类高层民用建筑。
设计范围：配电系统设计，照明设计，防雷设计，消防报警系统设计。
......
，共37张。

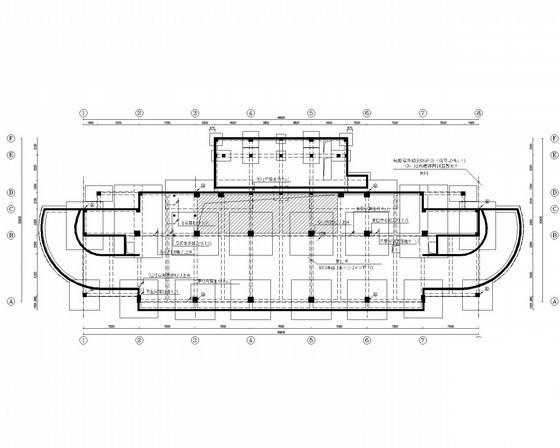

基础接地平面

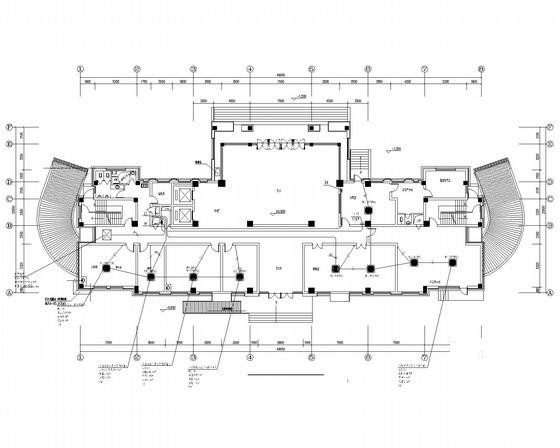

一层干线和空调平面

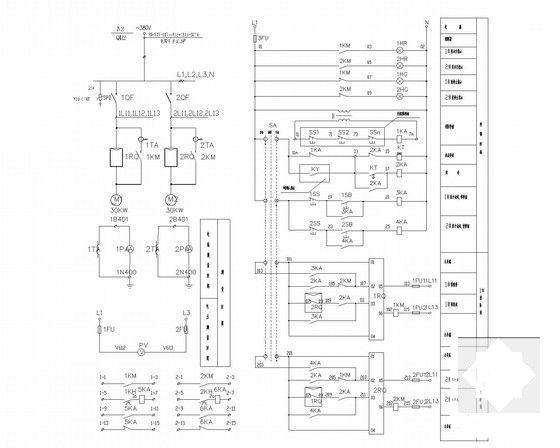

消防泵控制接线图

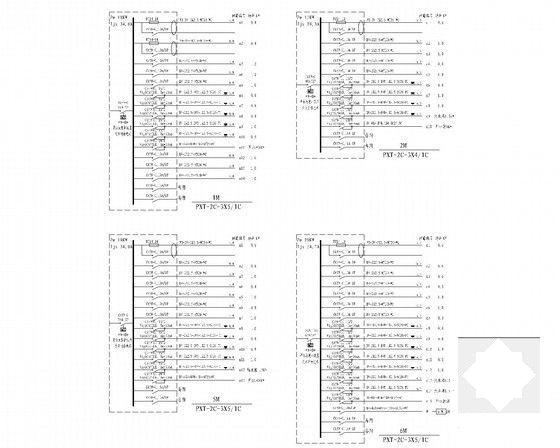

一至八层照明系统图

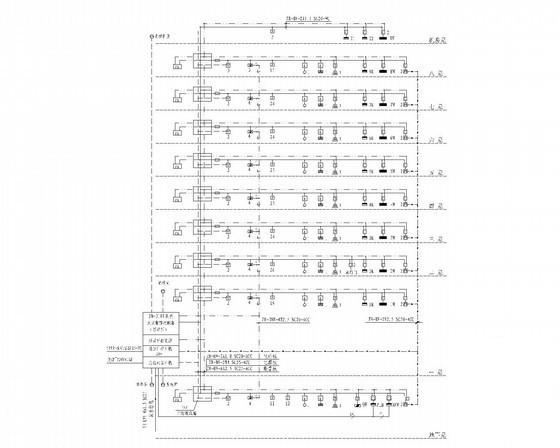

消防报警系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
