24118平米3层大型工厂项目强电系统施工CAD图纸

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：24118平方米
地上层数：3层
图纸设计深度：施工图
参考图纸：80张
设计年代：近代
负荷等级：二级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-S
项目所在地：重庆
强电设计：供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统 ,其它

附件详情

1、电气设计说明
2、高压柜系统图
3、1B变压器配电系统图
4、2B变压器配电系统图
5、3B变压器配电系统图
6、备用电源配电系统图
7、配电系统图
8、车间主火灾报警控制系统图
9、电气系统图
10、围墙照明配电系统图
11、压缩空气管道透视图
12、防雷平面图
13、接地平面图
14、屋面接闪带平面图
15、火灾报警控制平面图
16、电气干线平面图
17、空调电气平面图
18、消防排烟电气平面图
19、围墙照明接线示意图

附件详情

该附件是大型工厂项目强电系统施工图纸，总共80张。
总建筑面积:24118m;建筑层数一层(部分二、三层);建筑高度:12.6m.。使用功能为单层多层丙2类厂房.耐火等级:单层厂房地上为一级，多层厂房地上为二级,地下消防泵房为一级;设计使用年限50年,建筑设计结构形式为门式轻钢及钢框架结构.
设计内容：配电系统照明系统防雷及接地系统消防报警系统弱电布线通道及管线预埋设计.

总电气平面图

高压供电系统图

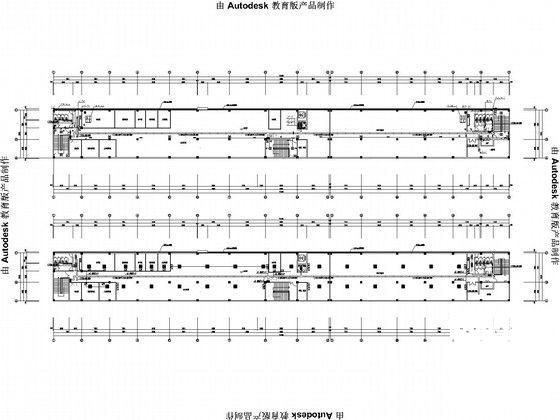

三层电气平面图

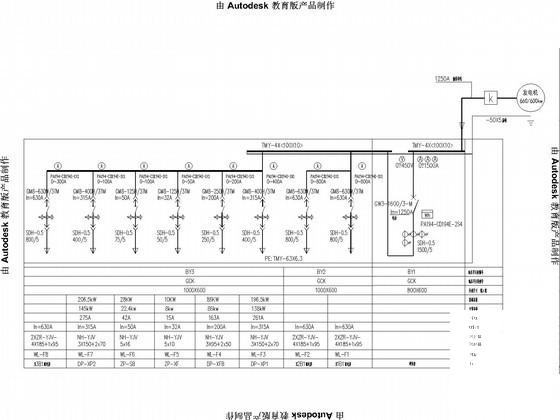

发电机一次接线图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
