大型工厂改造项目电气施工方案(110kv变电所)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1、电炉工段电气施方案
• 2、顶吹熔炼炉电气施工方案
• 3、高镍锍缓冷工程电气施工方案
• 4、转炉工段电气施工方案

附件详情

该附件是大型工厂改造项目电气施工方案，总共45页。
【项目概要】：
1、该项目有两台电炉（沉降电炉、贫化电炉）每台电炉有3台变压器；每台变压器有3根电极为电炉供电。35KV高压开关柜为电炉变压器的供配电、35KV电源均取自新建镍熔炼110KV变电所。
主要安装工程量有：35KV高压开关柜13台；直流电源柜2台；电炉变压器6台；变压器控制柜4台；动力配电柜4台；电极控制柜2台；液压站控制端子箱10台；光电开关126个；旋转编码器18套。敷设各类电缆13000米，配管2600米，安装电缆桥架150米。
该项目电气安装分四个步骤进行：施工准备—施工配合—安装调试—竣工验收。电气安装施工内容见施工图纸：305C6512—1~81。
2、该项目主要工程量有安装电缆桥架430米；敷设各类电缆6000米；安全型滑触线2100米，动力配电箱13台；照明配电箱6台；开关盒8台；检修电源箱3台；控制箱1台；行程开关2台；动力及照明配管4000米；安装各类灯具140套；敷设接地扁钢800米；该项目动力及照明电源均取自顶吹炉工段低压配电室。
该项目电气安装专业分四个步骤：施工准备—施工配合—安装调试—竣工验收。电气安装施工内容见施工图：305C05614—1~8；305C05610—1~9。
3、该项目为富氧顶吹镍熔炼工程转炉工段的电气安装工程，主要安装工程量：（+1AD~+3AD）直流柜3台；（+1ZR~+3ZR）直流电阻柜3台；（+1JR~3JR）交流电阻柜3台；（+1CT~+3CT）控制台3台；（1BM~3BM）绝对值型编码器3套；（+1AA1~+1AA4——+3AA1~+3AA4）低压配电柜12台；现场控制箱36台；检修电源箱22台；照明配电箱10台；各类现场动力设备开关（盒）56个；安装电缆桥架约（XQF-P-01-15-3）480米；动力照明配管约2650米；敷设各类电缆约28000米；安装各类照明灯具约183套；安装各类开关、插座共计27只；防雷及接地系统安装。
该项目的~380/220电源将引自“转炉收尘车间变电所（=618）”、-220电源将引自“熔炼风机房及配电站（=620）”。
该项目电气安装专业分四个步骤：施工准备——施工配合——安装调试——竣工验收。电气安装施工内容见施工图：305C05613-1~20、305C05613F-1~22。主要参考图集和施工依据《建筑电气安装工程通用图集》、《建筑电气工程施工 质量验收 规范》、《电气装置安装工程设备交接试验标准》、《电气装置安装施工及验收规范》。
4、　　　该项目为富氧顶吹镍熔炼工程顶吹熔炼炉工段的电气安装工程，主要工程量：安装干式变压器（SCB10-1600/10），带温控箱、风扇、铝合金外壳；1600KVA，6±2*2.5%/0.4/0.23KV,Dyn11,Ud=6%)2台;环网柜1台；3200A封闭母线3套；低压配电柜34台；照明配电箱14台；检修电源箱41台；现场控制箱56个；按钮盒7个；电动阀门控制箱16个；变液位开关1个（LY-K12/K11）；光电开关12个（～V，INO）；行程开关57个（JLXK1-11）；开关盒28个（CH1-63D/3p，10/12OA带外壳）；开关盒2个（CM1-100H/3320，80/800A带外壳）；安全滑触线（Hxp3R-H-400/600A）117米；泥炮开口机（一台电控柜，三个控制箱）1套；电梯电控柜1套；安装各类照明灯具848套；安装电缆桥架848米；动力、照明配管约5530米；敷设各类电缆17200米；安装各类插座、开关184只；防雷及接地系统的安装。
该项目子项的6KV高压电源均引自熔炼6KV配电站，且均为双回路供电，详见综合管网电力施工图。主要设备的控制在现场设控制箱，并且进入系统进行手动和自动集中连锁控制。根据生产工艺及设计要求，电缆主要采用桥架敷设，局部采用穿钢管敷设。
该项目电气安装专业分四个步骤：施工准备——施工配合——安装调试——竣工验收。电气安装施工内容见施工图：305C05611-1~47、305C05611F-1~30。主要参考图集和施工依据《建筑电气安装工程通用图集》、《建筑电气工程施工质量验收规范》、《电气装置安装工程设备交接试验标准》、《电气装置安装施工及验收规范》。

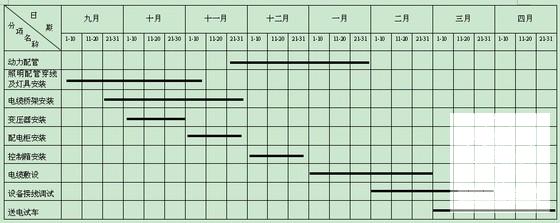

施工进度表
