大型服装店强电设计CAD图纸

一.设计依据

1.项目概要:

该项目为XXX大型服装店装修工程 设计范围共2层,面积约为1335平米。

2.相关专业提供给的工程设计资料;

3.其它有关国家及地方的现行规程、规范及标准;

二.设计范围

1.该项目设计包括店铺范围内的以下电气系统:

1)电力配电系统;

2) 照明系统 ;

3)该项目若有空调主机利用原有电源,终端按现场实际情况布置。

4)该项目内消防 火灾自动报警系统 的报警装置及联动点按现场实际情况做微调,详见消防报警平面图;

5)该项目利用原有防雷系统及TN-S接地系统。

三.电力配电系统:

1.低压配电系统采用220/380V放射式供电。

2.消防设备的供电在最末端应设双电源自动切换装置。应急照明和疏散指示采用蓄电池作为备用电源。

3.计量:该项目根据供电部门或物业要求进线设电表计量。

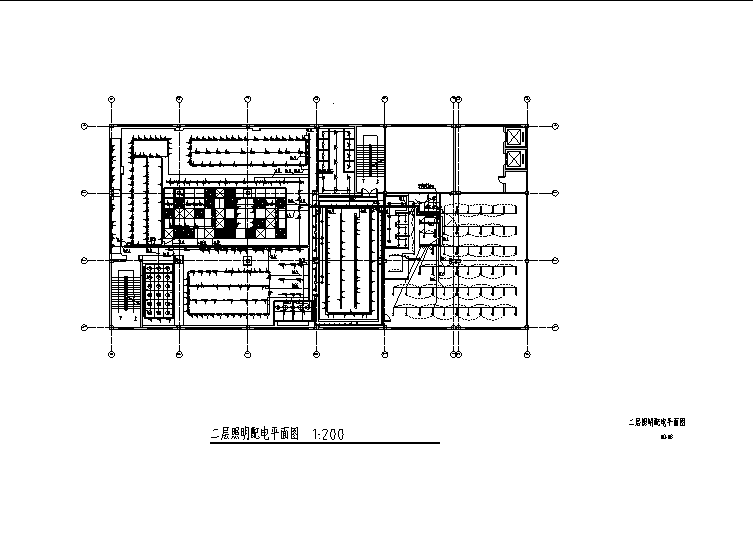

四.照明系统:

1.所有灯具定位及选型参数是依据装饰平面.具体参数详见照明平面材料表。

2.疏散走廊及疏散楼梯设置应急疏散指示灯。应设玻璃或其他不燃烧材料制作的保护罩。

消防应急照明灯具应符合《消防安全标志》GB13495和《消防应急照明和疏散指示系统》GB17945

的有关规定,光源显色指数Ra≥80,色温应在2700K~6400K之间。

3.除注明外,其它有吊顶的场所,选用嵌入式格栅荧光灯( 反射器为雾面合金铝贴膜),

无吊顶场所选用控照式(或盒式)荧光灯,链吊式安装,距地3.0m。

荧光灯灯管为节能型(T8/T5)灯管,

光通量为3200lm以上,T8灯管使用节能型电感镇流器加电容补偿使cos∮≥0.90。T5使用优质电子整流器。

4.照度要求:走道,库房等照明功率密度:5W/m 照度值100lx 商铺营业区域按实际装饰要求定。

2

5.照明、插座分别由不同的支路供电,照明、

插座为单相三线,除应急照明配电箱出线采用

2

WDZNBYJ-3X2.5mm SC20外,其他均为WDZRBYJ-3X2.5mm SC20.所有插座回路设剩余电流断路器

2

保护,动作电流为30mA,三相空调外机开关均采用四级开关。所有电力配线、插座配线均设专用接地线PE。

5.应急照明

1)公共场所应急照明一般按正常照明的10%%%~15%%%设置。应急照明裸顶处应吸顶安装。

2)在商铺主要出入口等场所设置疏散照明。

3)出口标志灯、疏散指示灯采用蓄电池式供电应急照明系统,应急照明持续供电时间应大于30分钟。由于没

有商场该层建筑平面图,本图疏散照明施工前应根据现场实际情况确认后施工,如有不符,请及时反馈,调整后方可施工。

4)装饰用灯具、功能性灯具如:荧光灯、出口标志灯、疏散指示

灯需有国家主管部门的检测报告,达到设计要求的方可投入使用。

6.照明控制:

1)更衣室、库房等处的照明采用就地设置照明开关控制;

2)商铺营业区域等大空间区域采用配电箱(柜)内空气开关直接控制;

3)商铺营业区域、走道等处的疏散照明为长明灯;
