15000平米2层大型电影院全套强电装饰CAD施工图纸
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：15000平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 设计年代：近代
- 节点大样：线管, 电缆, 配电箱, 接线盒
- 负荷等级：一级
- 接地方式：TN-S
- 项目所在地：湖南
- 强电设计： 供配电系统 , 低压配电, 电气照明
附件详情
该项目为大型电影城电气装饰项目，该项目位于地上四~五层；总建筑设计面积：15494平方米。
该项目用电负荷等级为一级，采用两路0.4KV电源供电。
内容包括：电气设计说明，竖向干线系统图，
配电箱系统
图，动力平面图，
照明平面图
，安装详图等。

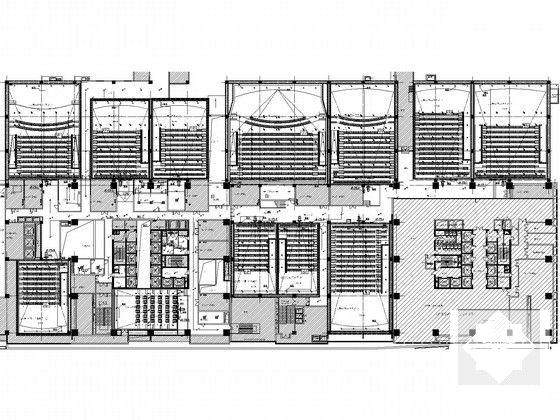

电影院五层插座平面图

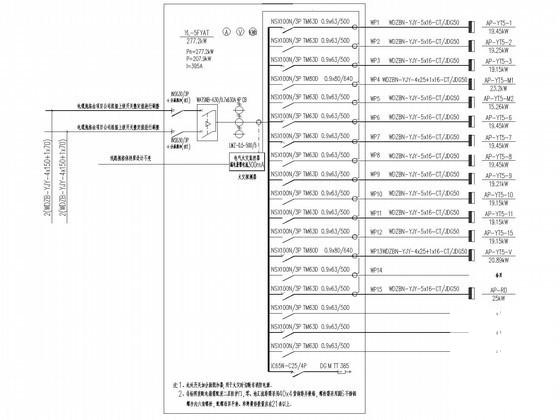

电影院配电箱系统图

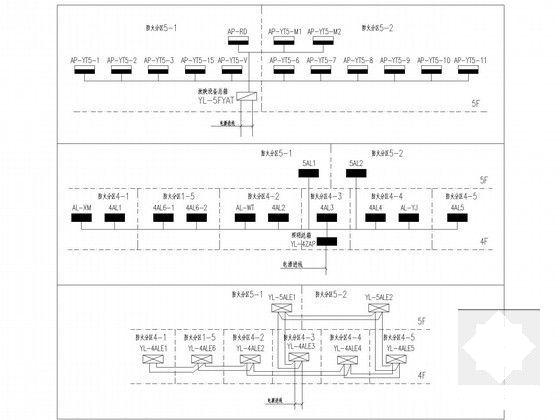

电影院竖向配电系统图

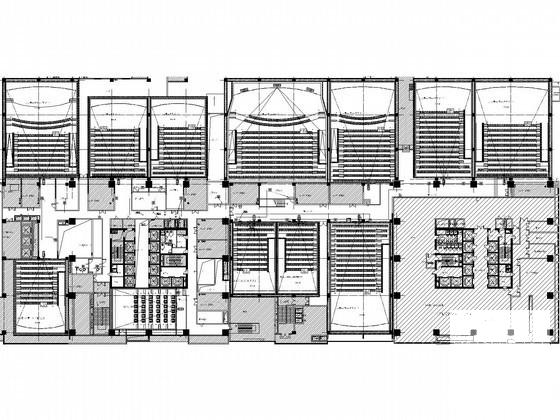

电影院五层照明平面图
电影院五层应急照明平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
电影院施工图纸 - 1 -
电影院施工图纸 - 2 -
电影院施工图纸 - 3 -
电影院施工图纸 - 4 -
电影院施工图纸 - 5 -
电影院施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
