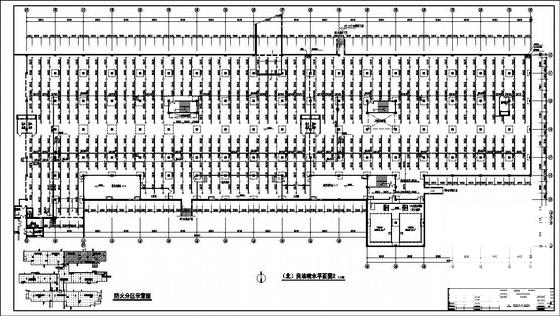

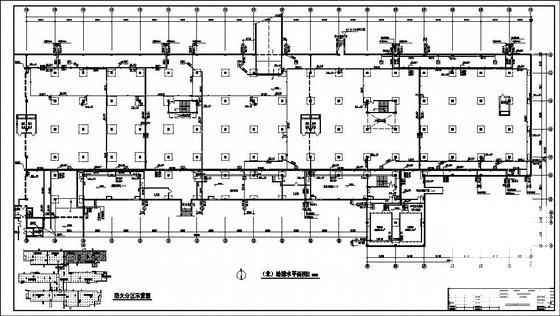

大型地下车库给排水全套施工CAD图纸

附件详情

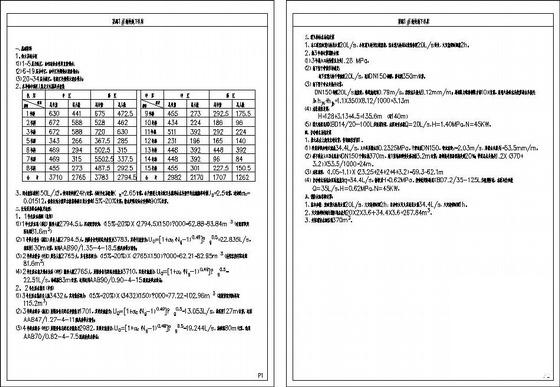

1、给水系统分区
（1）1～5层为低区，由市政给水管网直接供水；
（2）6～19层为中区，由中区变频供水设备供水；
（3）20～34层为高区，有高区变频供水设备供水；
2、用水量标准按150L/人·d，使用时间按24h计算，小时变化系数按K/h＝2.65计算，各户型最大用水时卫生器具给水当量平均出流概率均按U/0＝2.5计算，对应的α/c＝0.01512；低位生活水箱贮水量按最高日用水量的15%～20%计算；排水定额取给水定额的90%计算。
三、消火栓给水系统计算
该项目室内消火栓用水量20L/s，小区消火栓为区域联控，室内消火栓用水量整体按20L/s设计，火灾持续时间按2h。
四、自动喷水系统计算
五、消防水池容积计算：
1、基本参数：室内消火栓用水量20L/s，火灾持续时间2h；自动喷水灭火系统用水量34.4L/s，火灾持续时间1h。
2、火灾持续时间内消防用水量为20X2X3.6+34.4X3.6＝267.84m3/。
3、实际消防水池容积370m3/。
