大型地下车库电气施工CAD图纸（2019）

该附件为贵州某厂房项目地下室 电气施工图 。

概况：

该项目为贵州绥阳标准厂房项目-地下室，负一层为车库。耐火等级二级。

该项目供电由配电房引来。所有消防用电设备（消防监控中心、消防泵等）及应急、疏散照明、疏散指示灯为一级负荷；其他属三级负荷。本大楼的安装功率为1728KW,有功功率为1700W，其中一级负荷为1728KW。

设计范围：

配电箱系统；照明系统；动力配电；防雷接地系统；

高压配电系统；低压配电系统；火灾自动报警系统；

电气火灾监控系统；能源管理监控系统；应急照明灯具接线等。

部分图纸摘录：

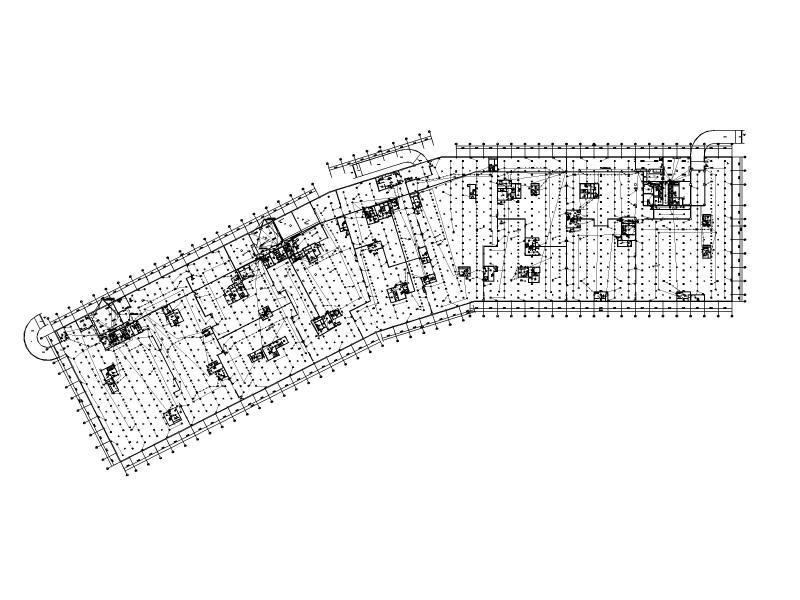

照明平面图

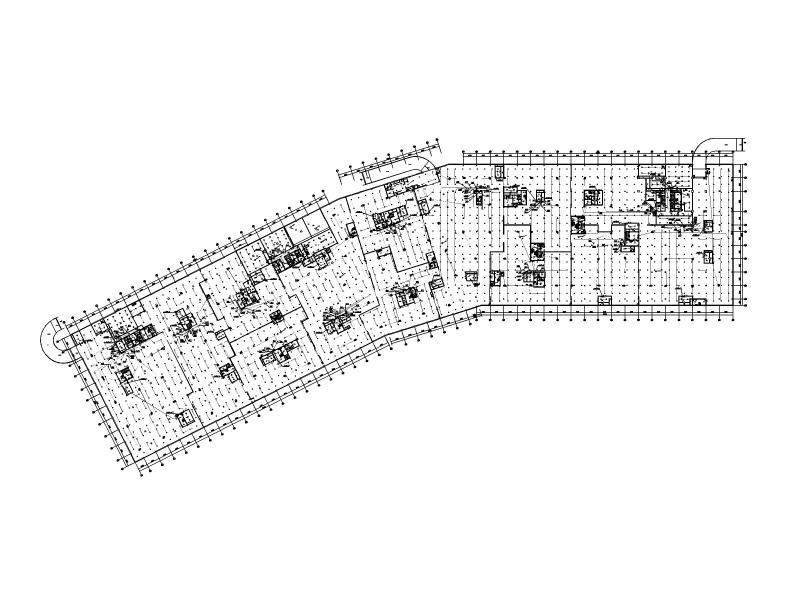

电力平面图

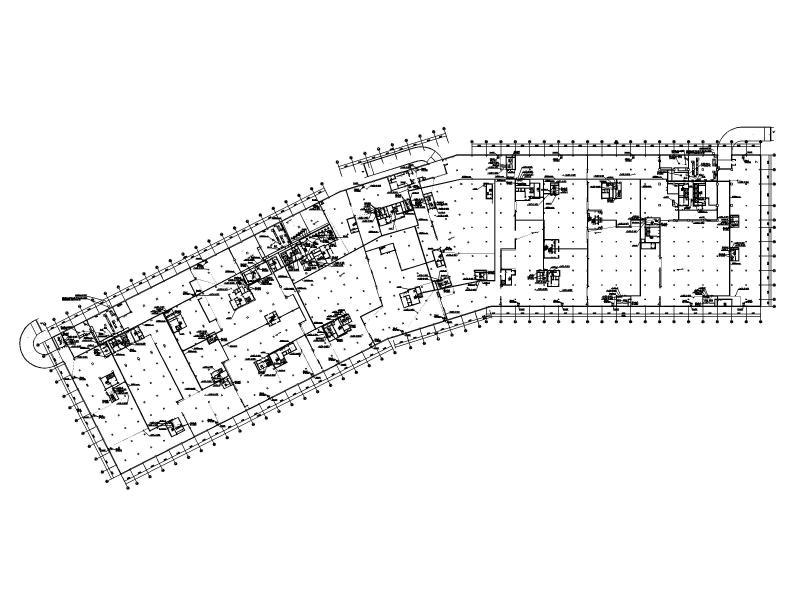

自动报警平面图

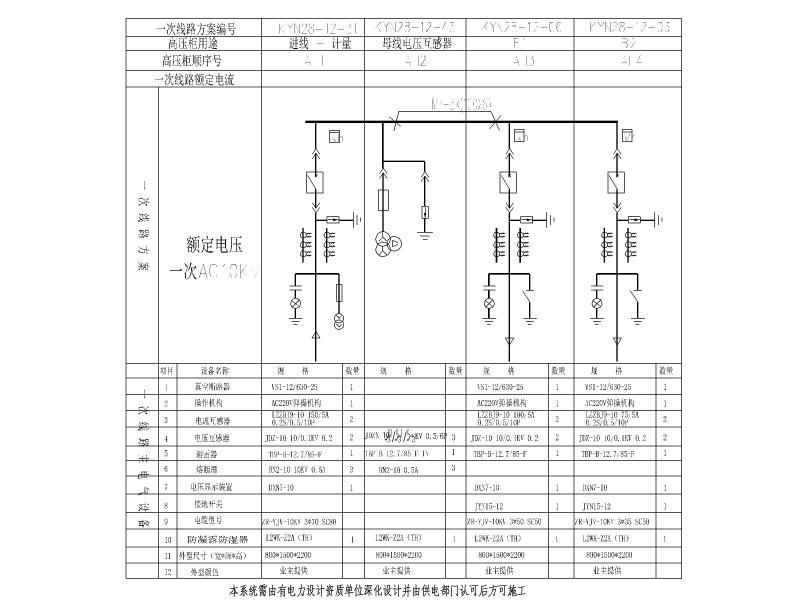

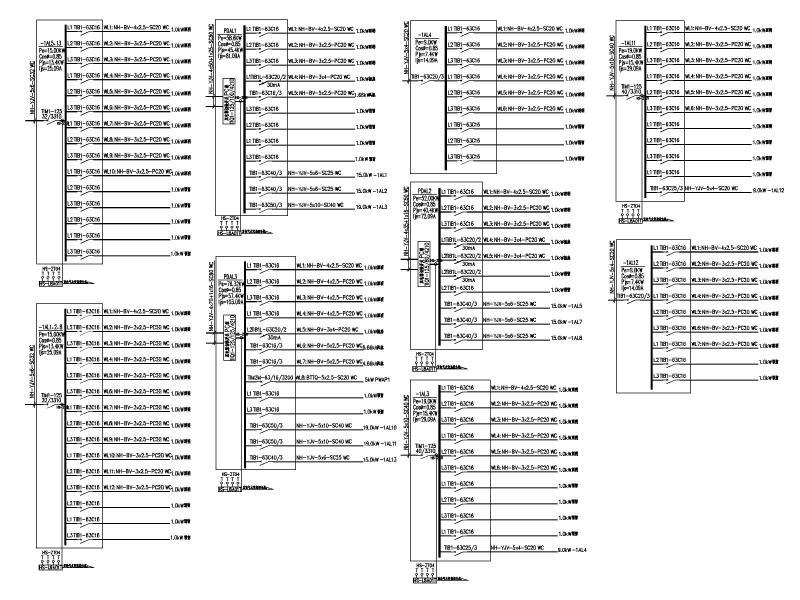

配电箱系统图

高压系统图

低压系统图

电气火灾监控系统图

能源管理监控系统图

电力主干线图

应急照明灯具接线原理图
