9713平米地下1层地下车库电气施工CAD图纸

附件详情

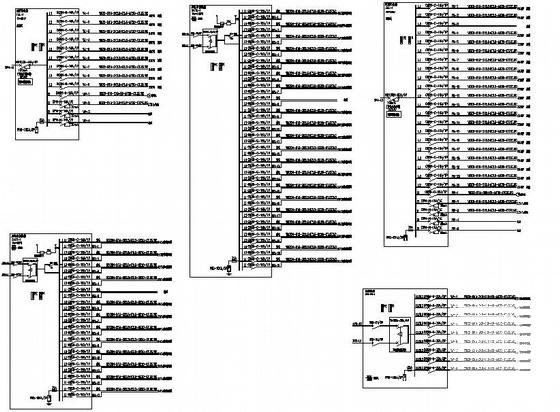

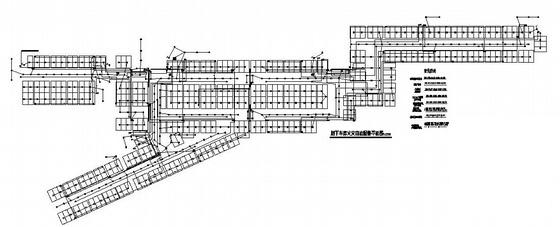

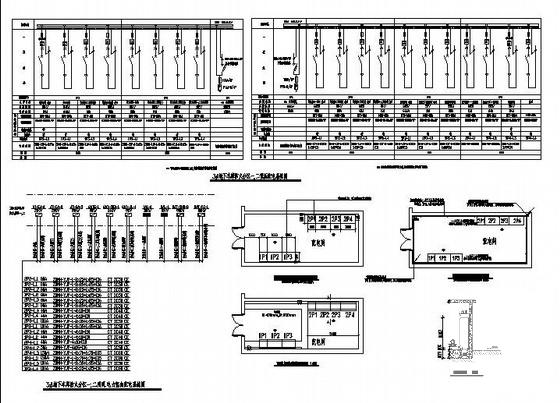

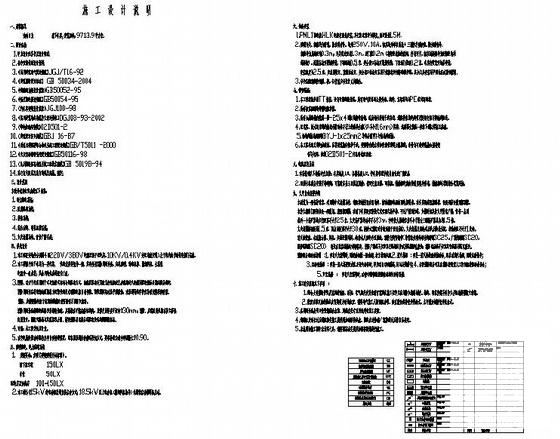

上海某地下车库电气施工图项目，1万平米地下车库，电气图全套，共11张图纸，主要包括施工施工设计说明，配电系统图，电视监控系统图，火灾报警及消防联动系统图，照明、动力、基础接地、火灾自动报警、电视监控平面图， 节点详图 等。

该项目为地下车库,建筑设计面积：9713.9平方米。
三、设计范围
该资料包括红线内的以下内容：
1.电力配电系统；2.照明配电系统；3.接地系统；4.综合布线、电视监控系统；5.火灾报警系统、背景广播系统；
四、供电设计
1.该项目经变电所分别引4路220V/380V电源至两个配电间．10KV/0.4KV变配电所及引入主干线均由当地供电部门完成．
2.该项目整个地下车库为一类车库, 供电负荷等级为一级．其中所有消防用电设备、应急照明、弱电机房、排烟风机、生活泵电源为一级负荷；其余用电负荷等级为三级。
