[CAD]小区地下车库给排水图纸.dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为某项目1期的地下汽车库，该车库属于二类。设计范围：该资料范围包括地下车库给水排水及消防管道系统（室外设计说明参见室外给排水设计图纸）。 　　系统说明： 　　该项目设有消火栓给水系统、自动喷淋系统、排水系统。 　　1．排水系统： 　　地下室集水坑排水经过潜水泵加压后就近排至室外雨水口或雨水井。 　　2．消火栓给水系统： 　　(1)．该项目按二类地下汽车库进行消防给水设计，室内消防系统采用临时高压系统。消火栓消防用水量为：室外消火栓系统20L/s，室内消火栓系统20L/s。

s004-da-b版.dwg

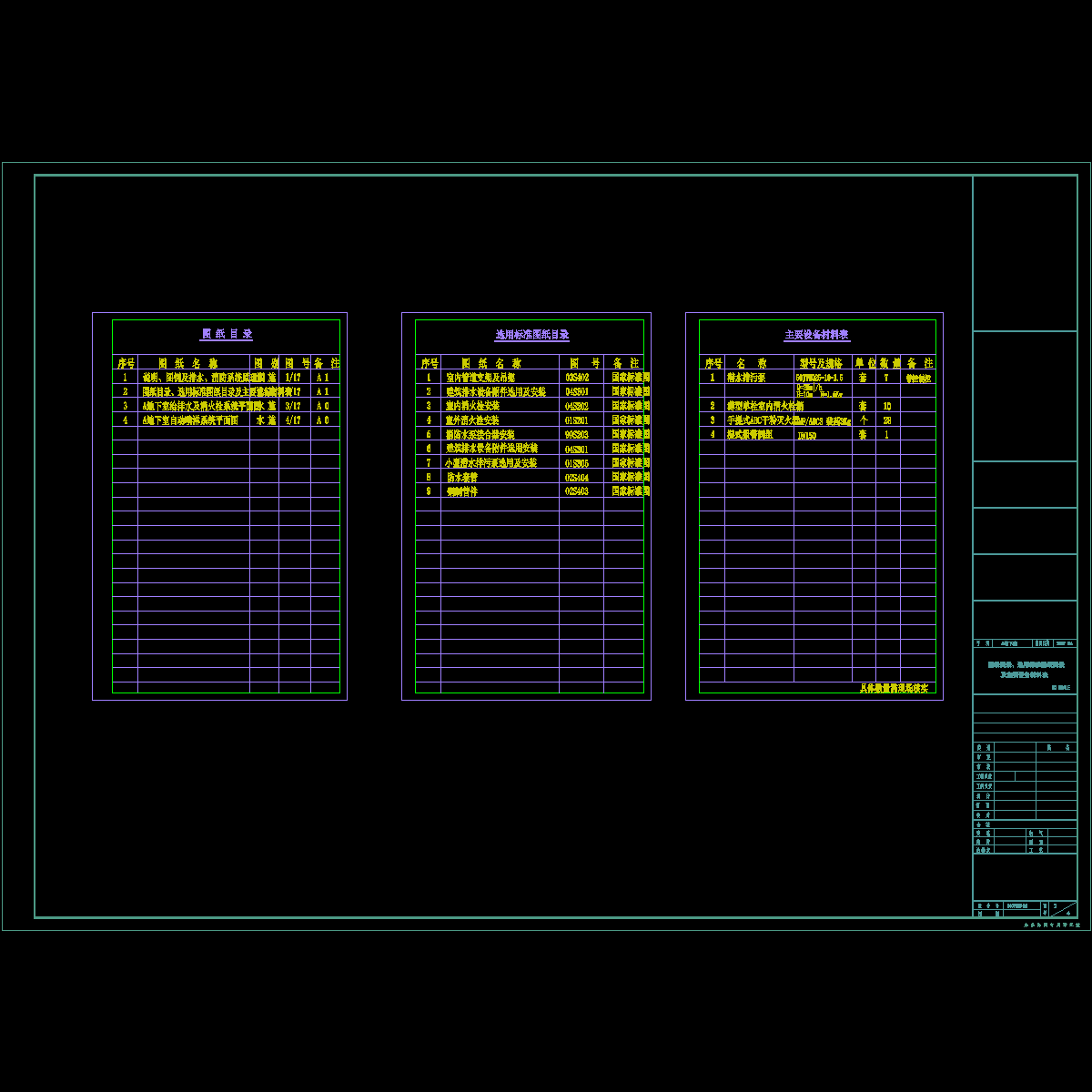

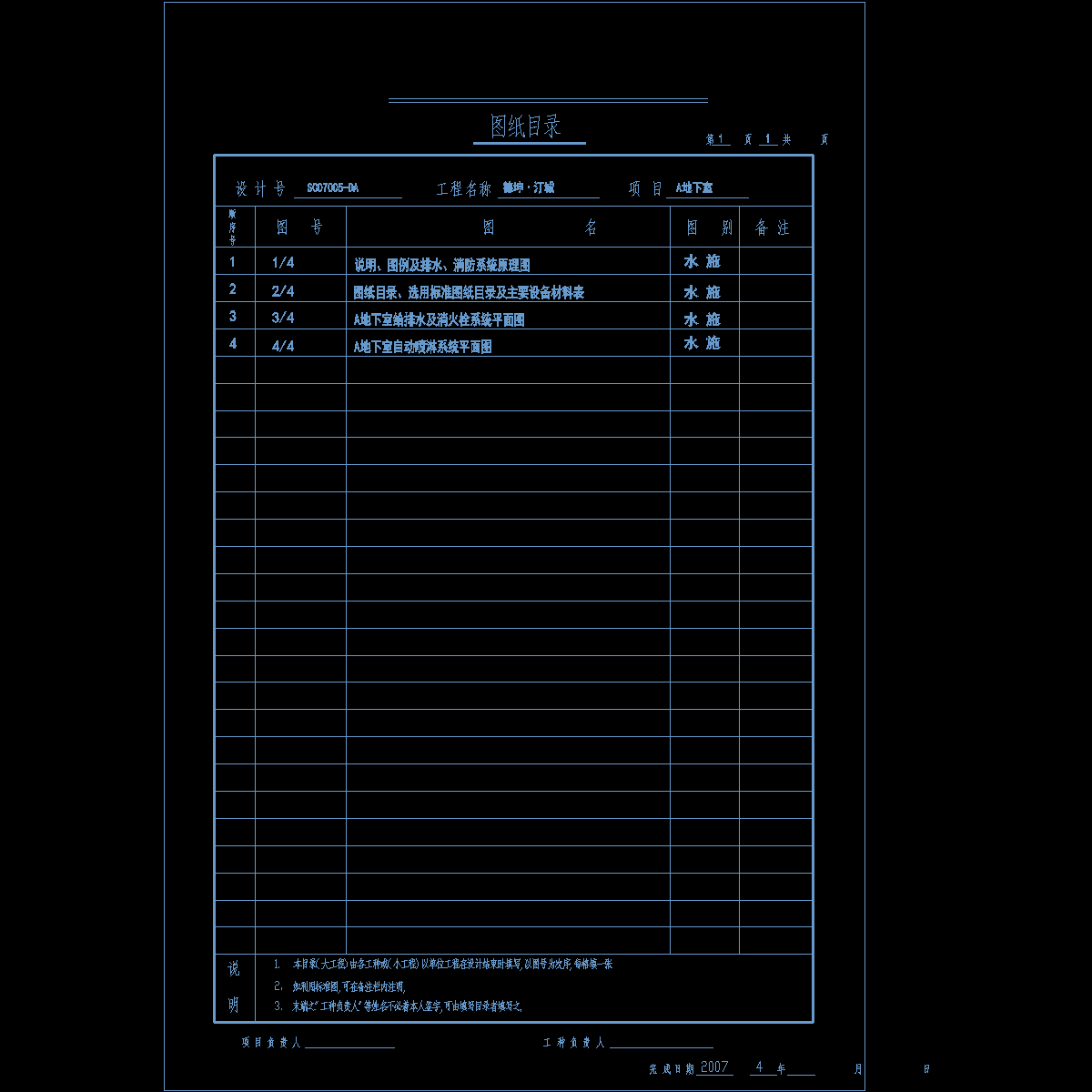

图纸目录-da.dwg

s001-da.dwg

s002-da.dwg

s003-da.dwg

s003-da-a版.dwg

s003-da-b版.dwg

s004-da.dwg

s004-da-a版.dwg

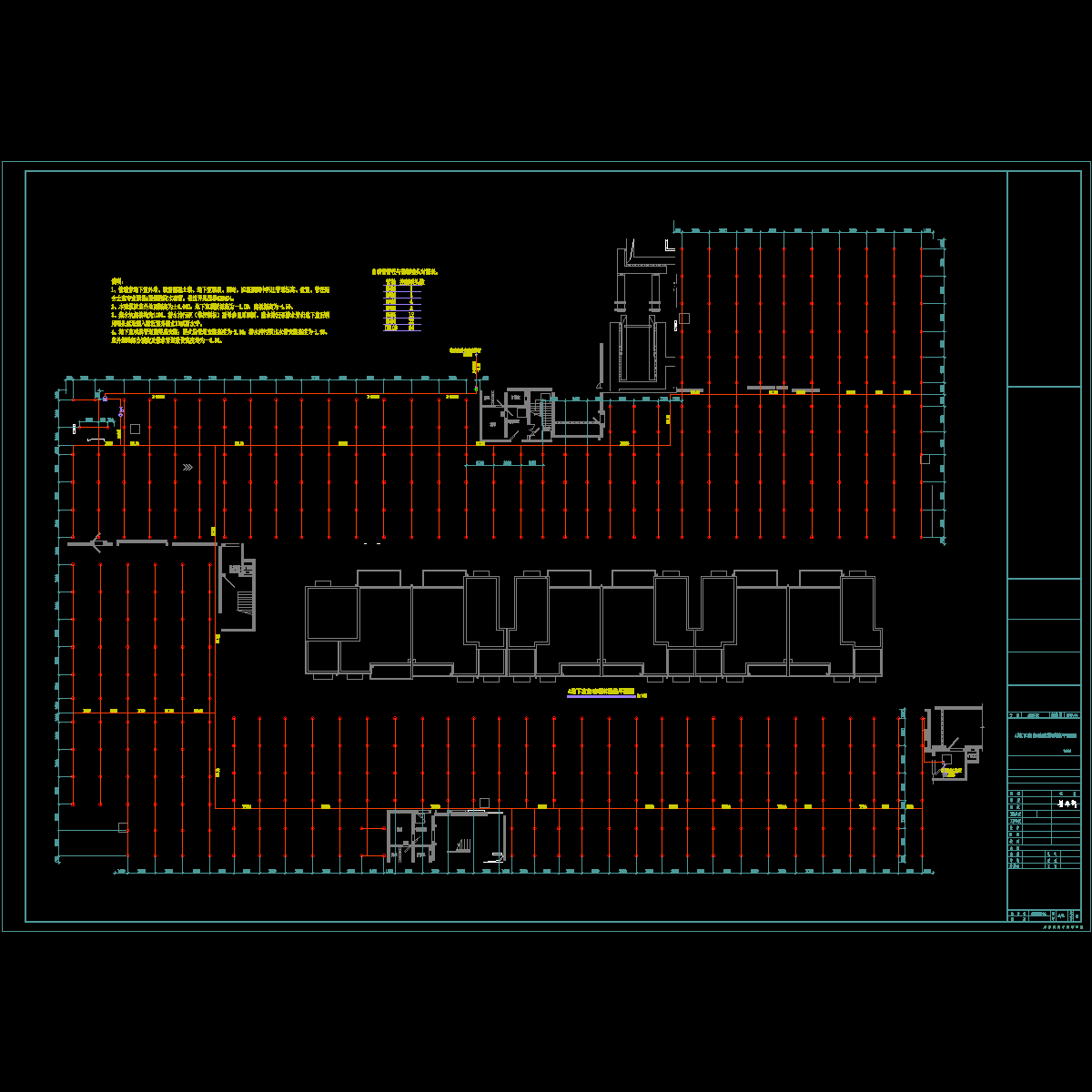

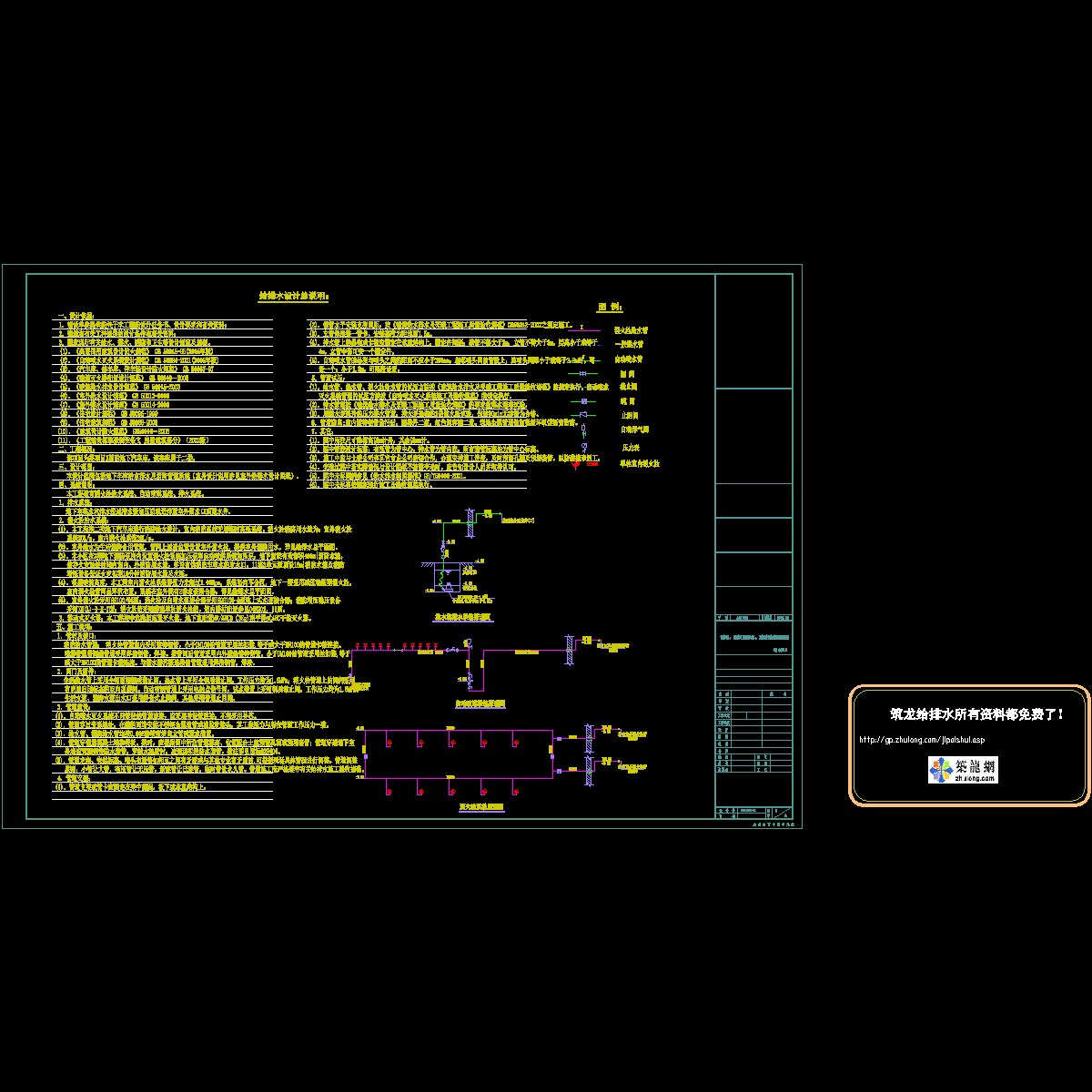

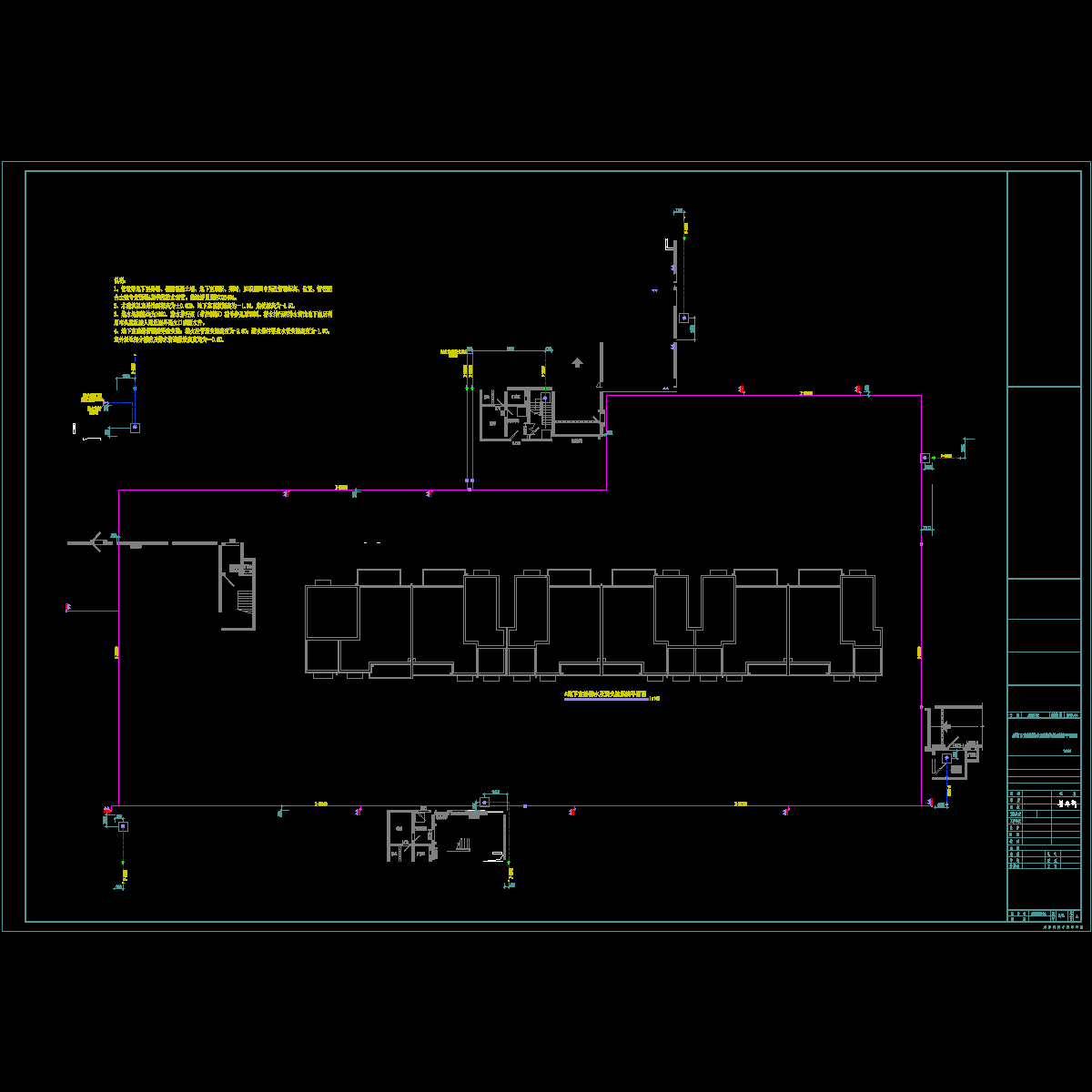

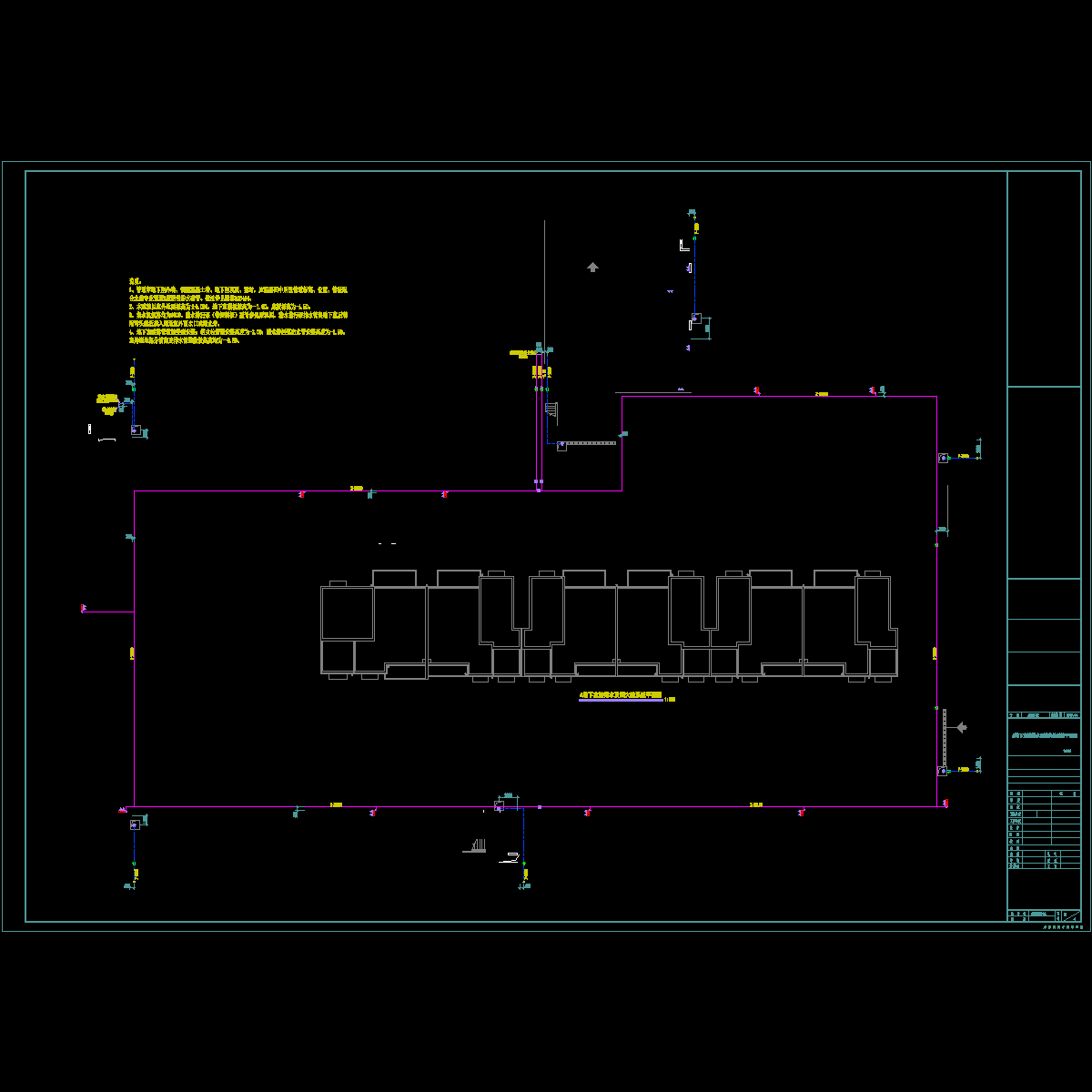

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
