地下车库给排水CAD施工大样图(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：单层建筑
• 建筑结构形式：其他结构
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：水箱,集水坑
• 项目地址：安徽

附件详情

• 给排水设计施工说明
• 消防泵房大样图、系统图
• 生活泵房大样图、系统图
• 消火栓给水系统图
• 集水坑系统图
• 生活给水系统图
• 喷淋给水系统图
• 地下车库给排水、消防平面图
• 地下车库喷淋平面图

附件详情

该项目位于安徽，本单体为其下一层汽车库，可停放车辆97辆，属Ⅲ类汽车库。
设计范围：室内消火栓给水系统、室内喷淋给水系统、建筑灭火器配置、室内压力废水排水系统
编制于2014年，共计6张图纸；

集水坑详图

消防泵房平面图

喷淋给水系统图

消火栓给水系统图

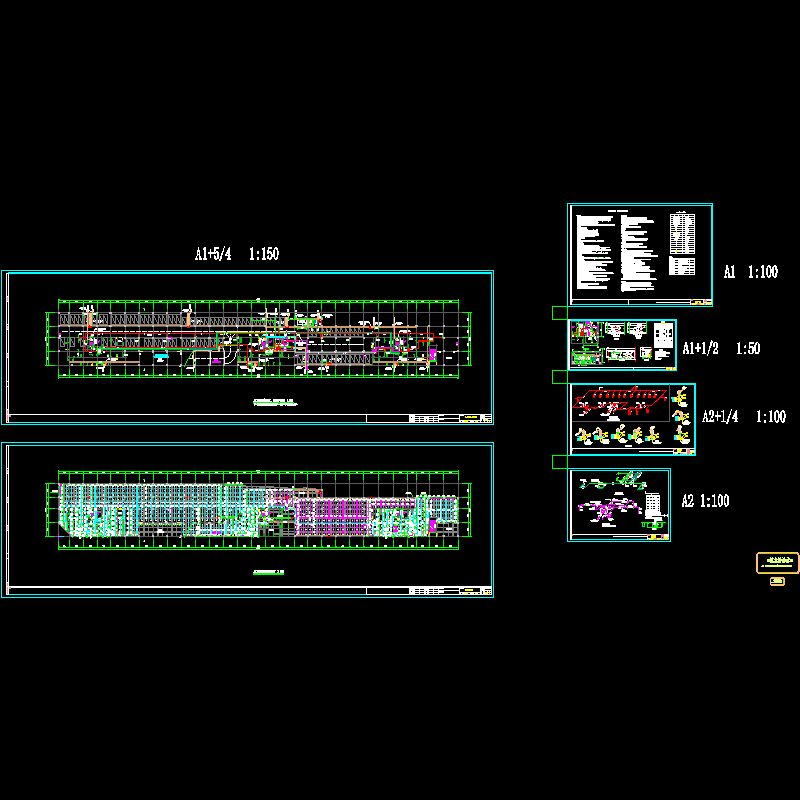

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
