设计说明：有
-
建筑类别：住宅,商业
-
建筑高度：高层建筑
-
建筑结构形式：其他结构
-
建筑面积：54000平方米
-
地上层数：24层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：40张
-
设计年代：近代
-
地下室用途：人防,设备用房,其它
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
-
供水设备：高位水箱,水泵站
-
供水方式：市政供水,变频供水,分区供水
-
供水分区：三区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
特殊系统：气体消防
-
大样节点：水箱,水泵,泵房,气体灭火,集水坑
-
项目地址：湖南
附件详情
-
资料目录
-
给排水设计说明 图例
-

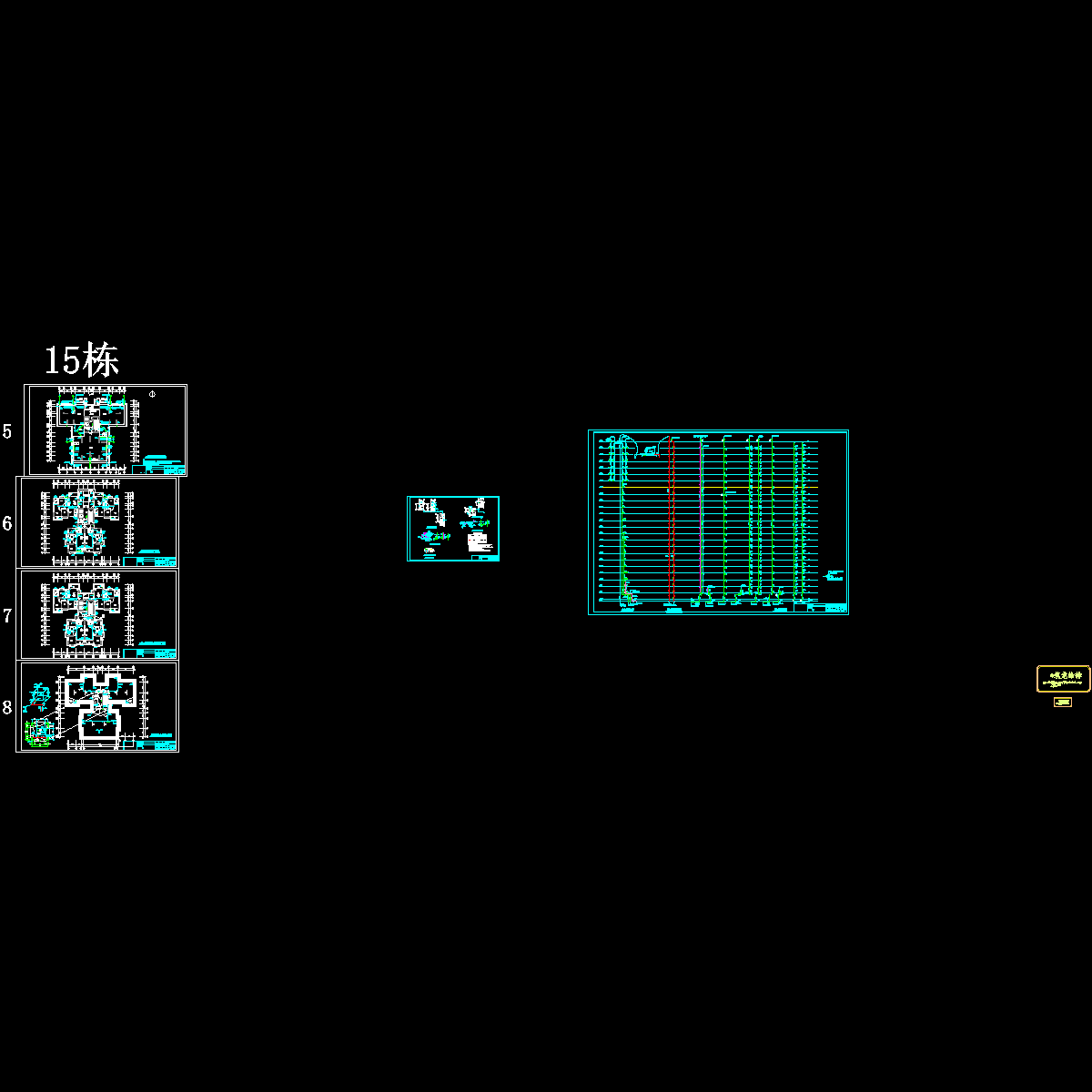

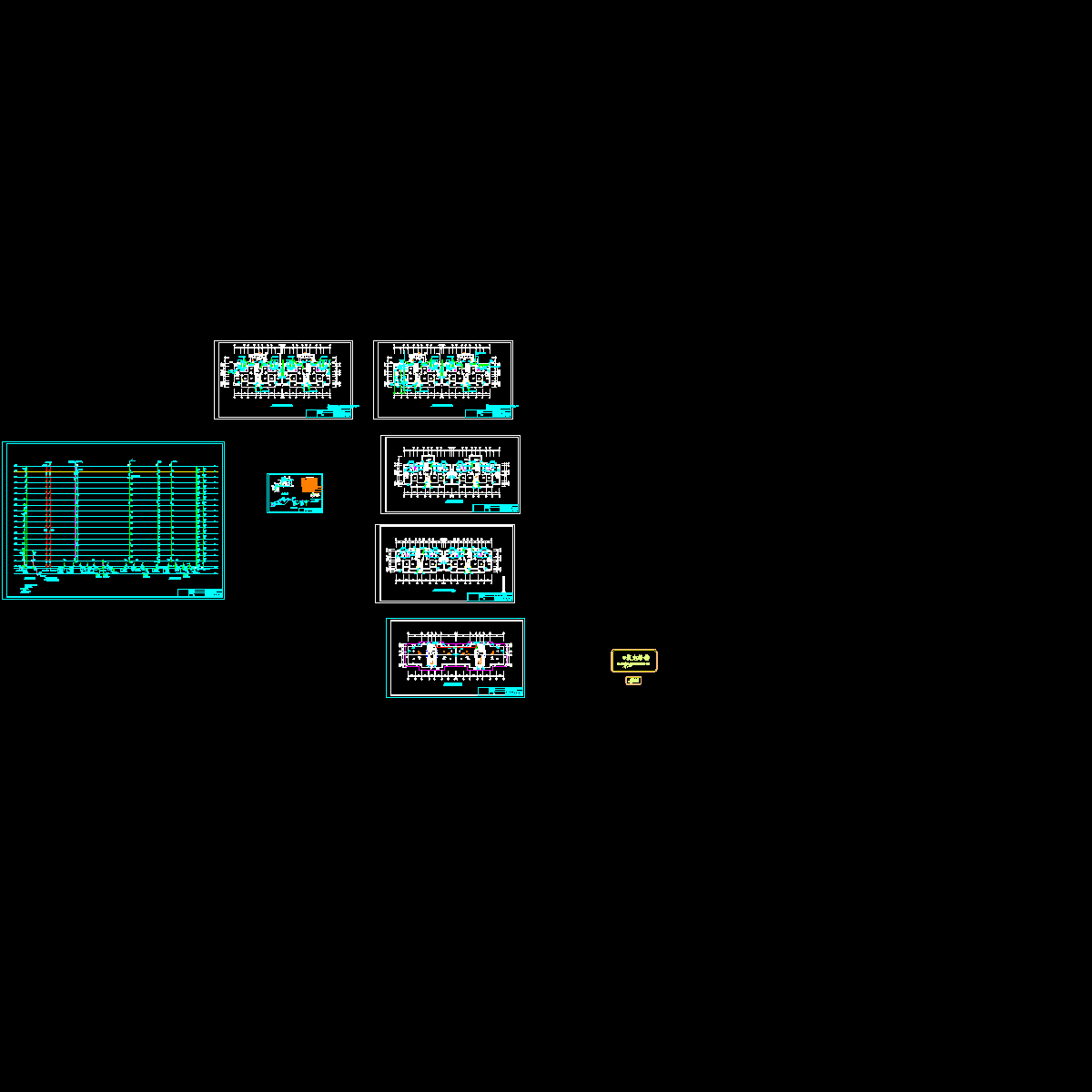

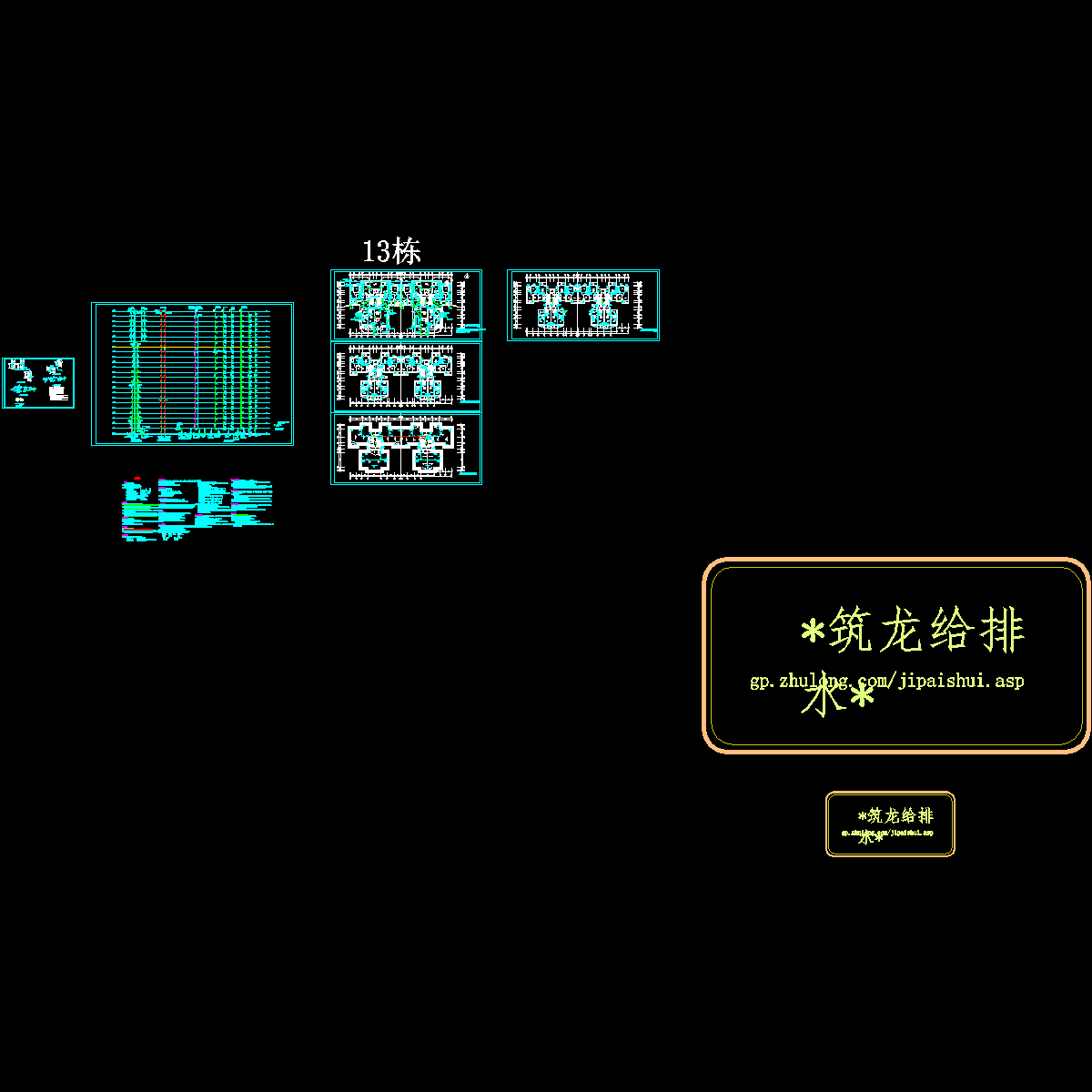

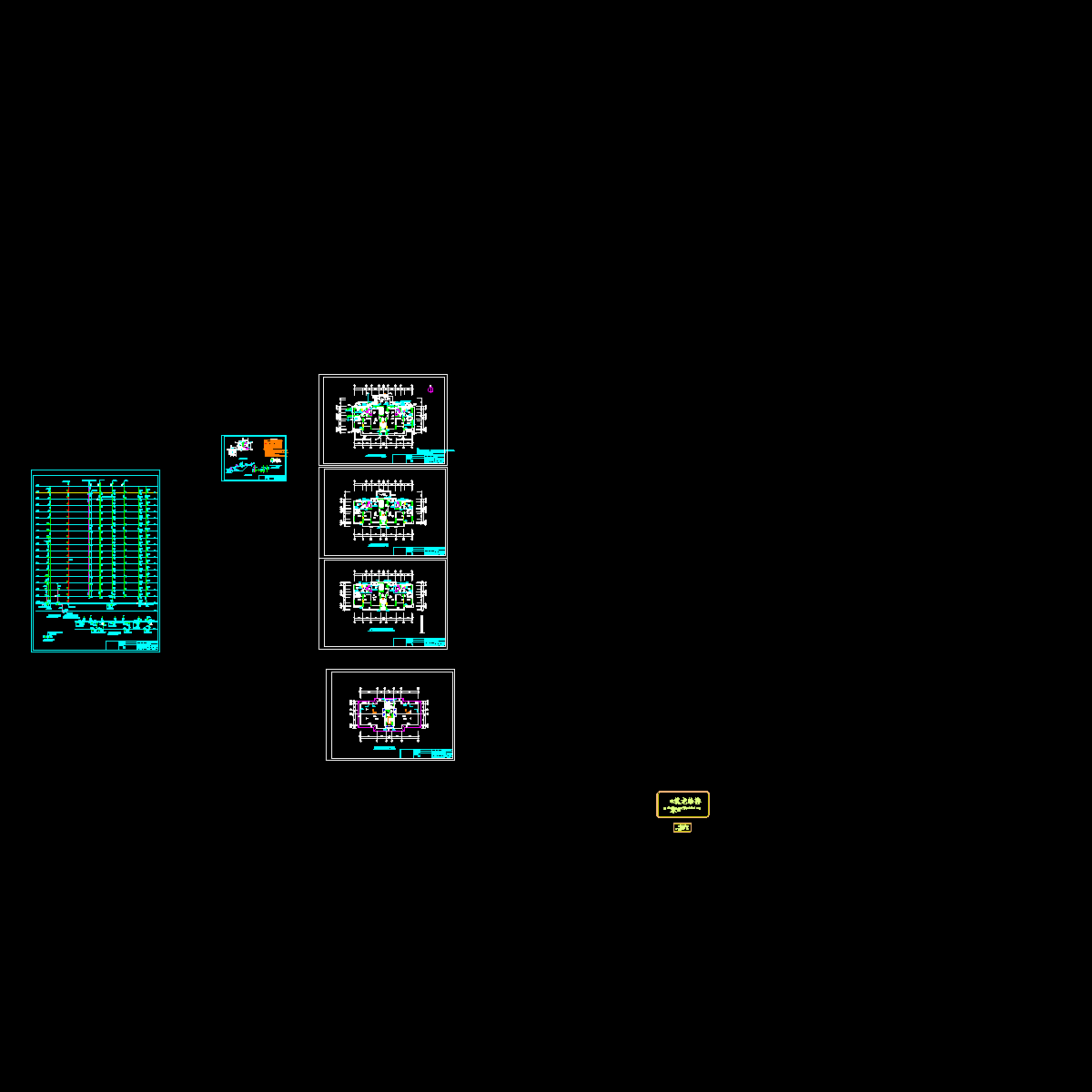

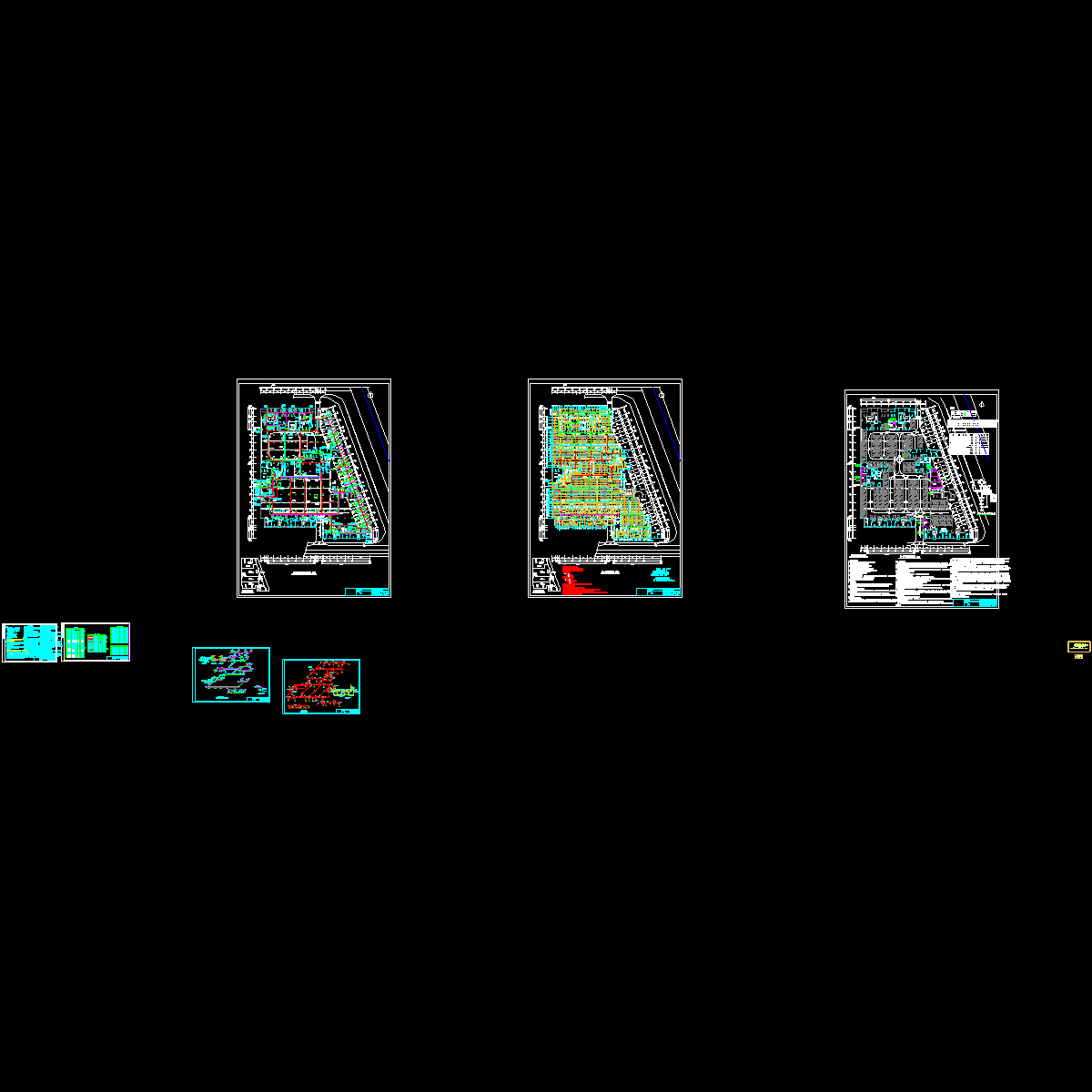

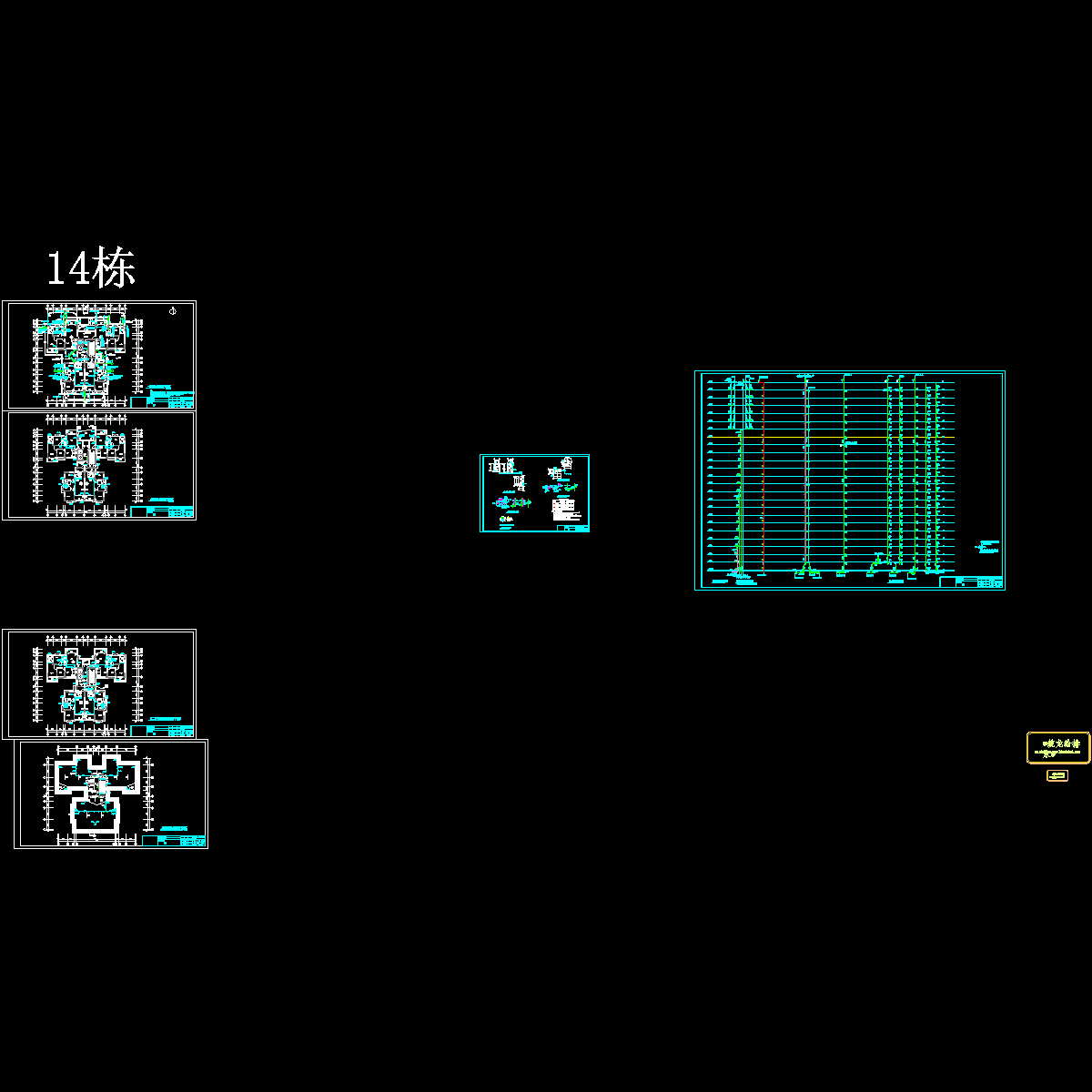

负一层给排水及消防平面图
-
负一层喷淋平面图
-
负一层气体灭火平面图
-
一层给排水及消防平面图
-
二层给排水及消防平面图
-
三~二十四层给排水及消防平面图
-
屋顶层给排水及消防平面图
-
给水系统原理图
-
消火栓系统原理图
-
污水系统原理图
-
厨房及卫生间给排水大样图
-
……
附件详情
该项目位于湖南，是一高层住宅小区项目，整个工程由：6栋高层住宅及一个地下车库组成；最高建筑高度 70.05米，地下一层，地上最高层数为：二十四层，属一类高层居住建筑。
设计内容：生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自动喷水灭火系统、及灭火器系统。
编制于近代年，共计36张图纸；
一层给排水平面图
水封式防臭及立管穿沉箱详图
厨卫给排水平面图
生活给水系统图
消火栓、喷淋系统原理图
给排水系统原理图
