省委车库给排水设计CAD施工图纸.dwg

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为网点及会所,地下室平时及战时均为汽车库。 　　供暖热源由小区换热站提供,连续采暖.供暖热媒为热水,供回水温度为70°C~50°C. 　　地下汽车库划分四个防火分区,分别设机械送风系统,机械排风兼排烟系统. 　　生活给水由小区生活水池经二次加压供给,采用微机变频调速全天供水.生活给水及纯净水分别供给. 　　该项目设室内消火栓系统与室内自动喷淋灭火系统.消防给水由小区消防水池供给,消防水池有效容积V=180m3.消防水箱共用小区屋顶消防水箱.有效容积V=18m3. 消火栓采用SN65直角单出口型.消火栓箱采用SG20A65型.灭火器采用磷酸氨盐手提式干粉灭火器,每具灭火级别为5A,公建为MF3。 　　室内生活污水与洗涤污水合流排出.雨水单独排出. 某省委车库给排水施工图 某省委车库给排水施工图

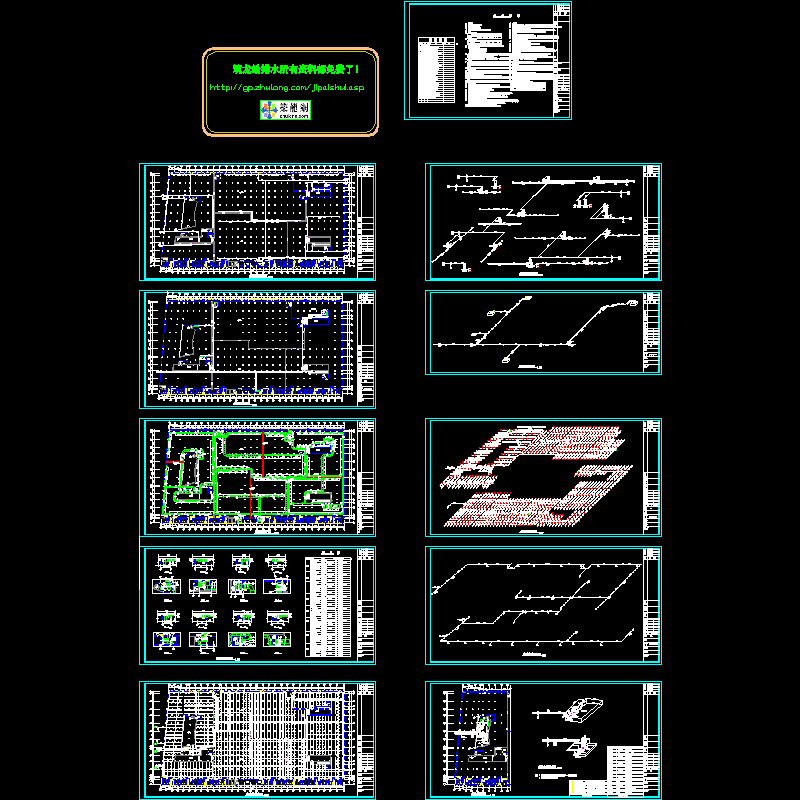

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
