9层住宅楼给排水CAD施工图纸(自行车库)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 供水分区：两区
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 大样节点：厨房,卫生间

附件详情

项目概要：该项目底层为自行车库，一~九层为住宅。

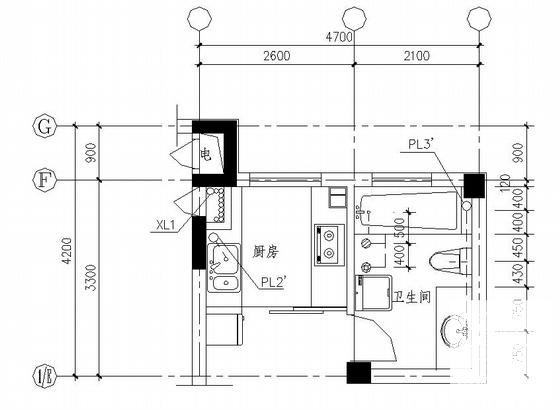

第 1 张图

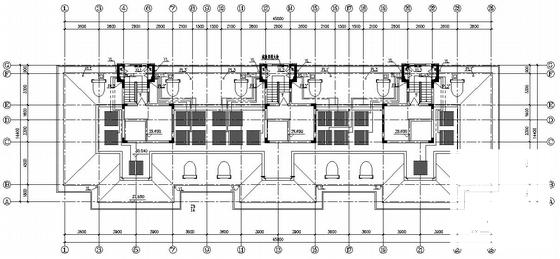

第 2 张图

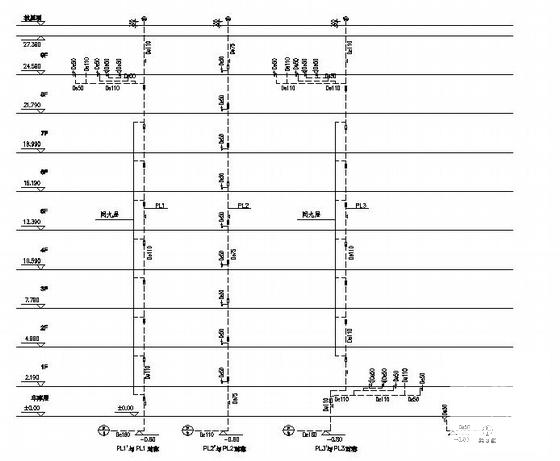

第 3 张图

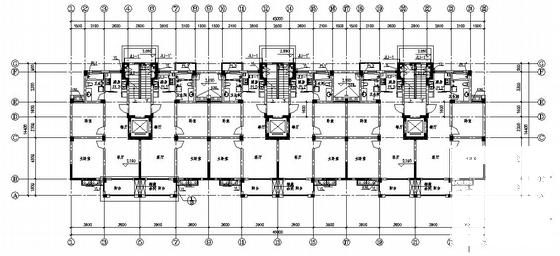

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
