一份高层办公楼地下车库给排水设计CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水
• 排水技术：压力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,集水坑

附件详情

• 设计说明、图例

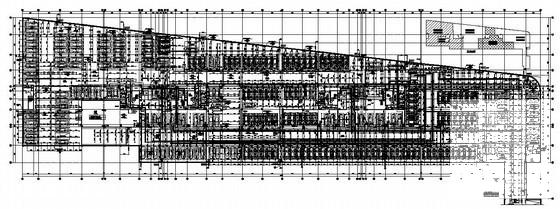

• 地下车库A区给排水平面图
• 地下车库A区自动喷淋平面图
• 地下车库B区给排水平面图 给水干管系统图
• 地下车库B区自动喷淋平面图

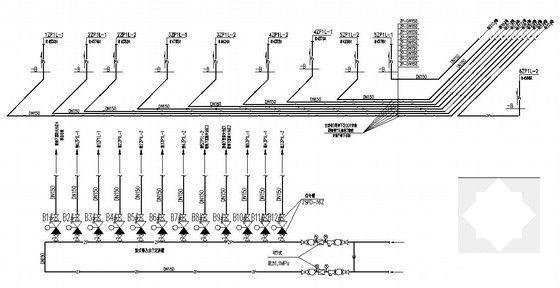

• 给排水系统图

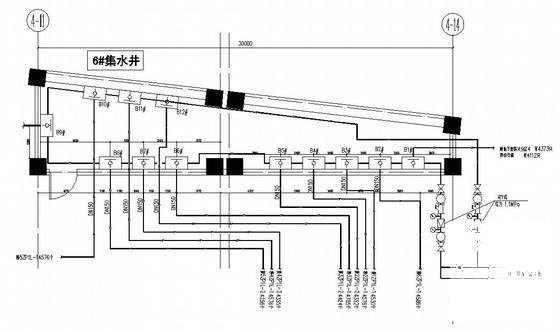

• 泵房大样图

附件详情

资料介绍：该项目为最高建筑一类高层办公楼下的地下汽车库给排水设计工程。

设计内容:湿式报警阀间大样图设计、给水干管系统设计、喷淋系统原理设计、低区消火栓系统设计、高区消火栓系统设计、给排水系统设计、地下自行车库层给排水平面设计。

，图纸共8张。

低区消火栓系统图

湿式报警阀间大样图

自喷系统原理图

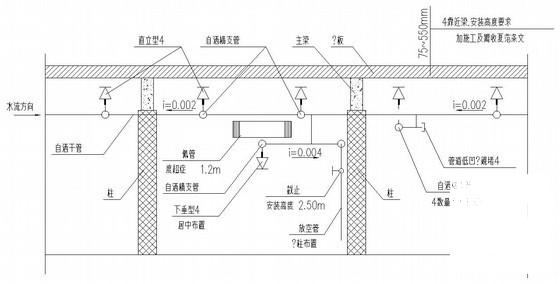

自动喷洒管网和喷头安装示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-2 20:37:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
