一份高层办公楼给排水消防CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：36200.12平方米
• 建筑地上层数：23层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,集水坑
• 项目所在地：湖南

附件详情

• 给排水总平面图
• 给排水设计总说明

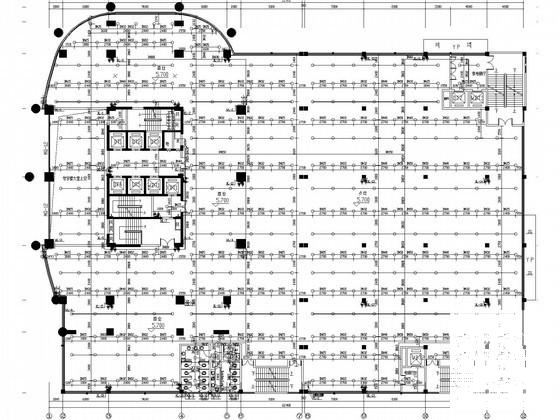

• 消防给排水平面图
• 给水管道系统图
• 消火栓管道系统图
• 排水管道系统图
• 水坑排水管道系统图
• 自动喷淋管道系统图
• 水箱给排水大样图
• 水泵房给排水管道系统图
• 消防水池管道安装大样图

附件详情

该项目地下一层，地上二十三层，占地面积为2888.3平方米，总建筑面积36200.12平方米，建筑高度91.5米，耐火等级一级，建筑分类为一类高层综合楼。该项目设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
，共22张。

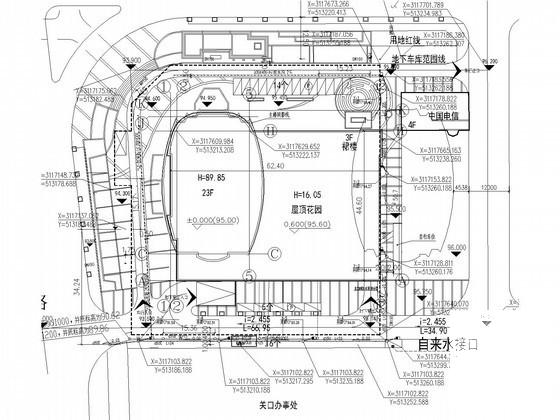

给排水总平面图

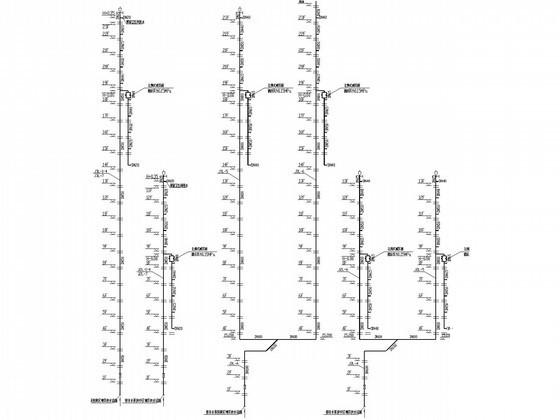

给水管道系统图

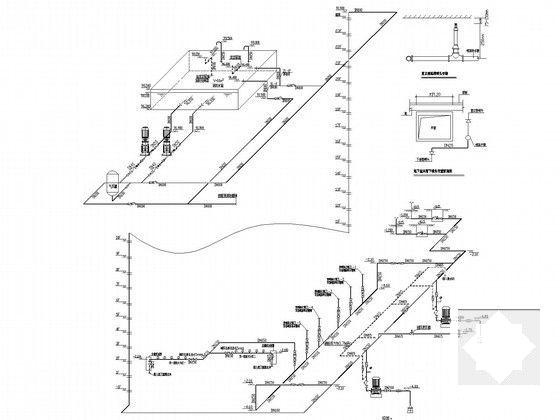

消火栓管道系统图

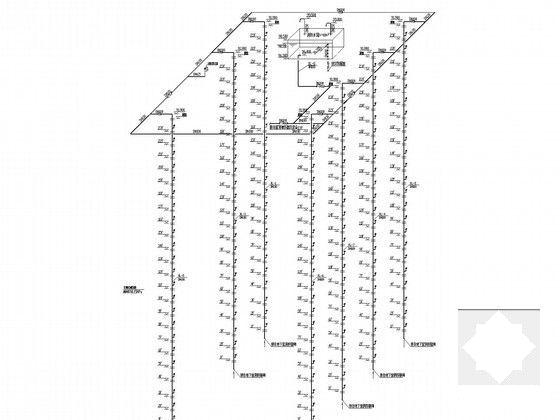

自动喷淋管道系统图

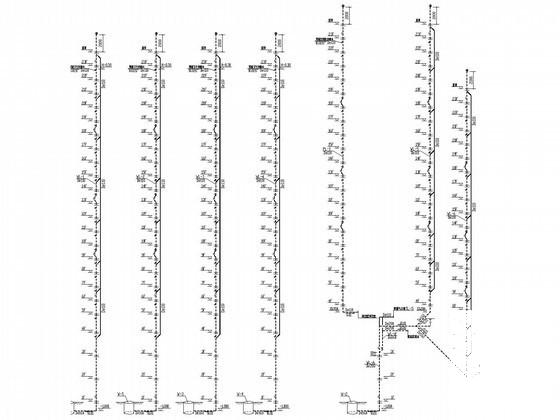

排水管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
