一份多层商住楼给排水消防CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 项目所在地：浙江

附件详情

• 给排水设计总说明
• 给水系统原理图
• 消防系统 原理图
• 排水系统图
• 给排水平面图

附件详情

该项目该项目设计内容包括：给水系统、排水系统、消火栓系统、灭火器配置、自动喷水灭火系统。
，共47张。

给水系统原理图

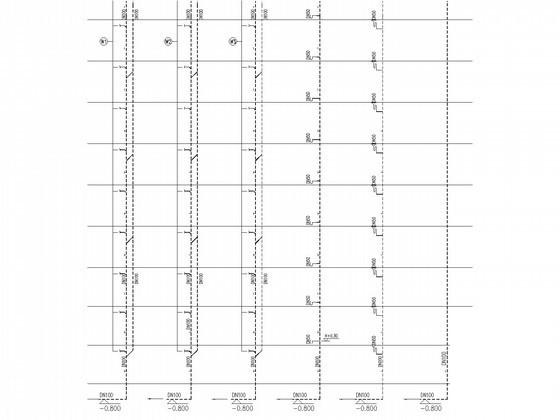

排水系统图

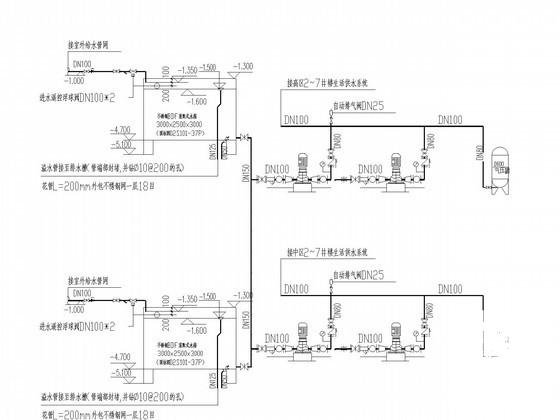

生活变频泵给水系统

第 1 张图

第 2 张图

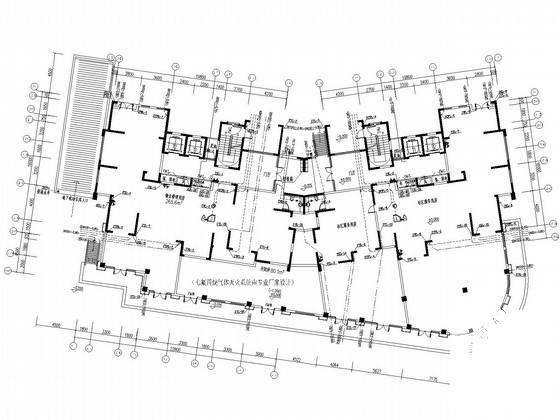

第 3 张图

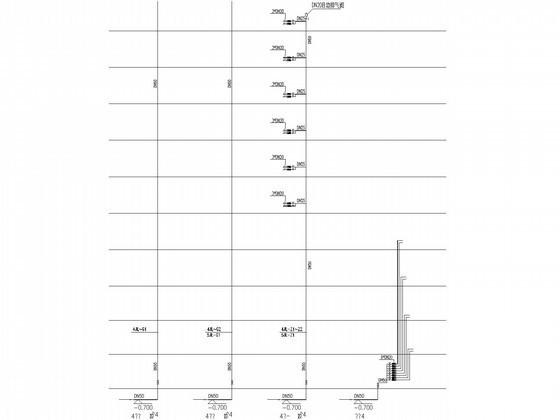

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
