多层实验楼给排水消防系统设计CAD施工图纸
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
项目所在地：江苏
-
设计详细说明：有
项目概要：
该项目为偶联（ADC）药物中试平台项目 中试实验楼，本车间为丙类厂房，共两层（详见建筑图纸）。
设计内容：
本单体的给排水系统、消火栓系统和灭火器的配置。
图纸展示：

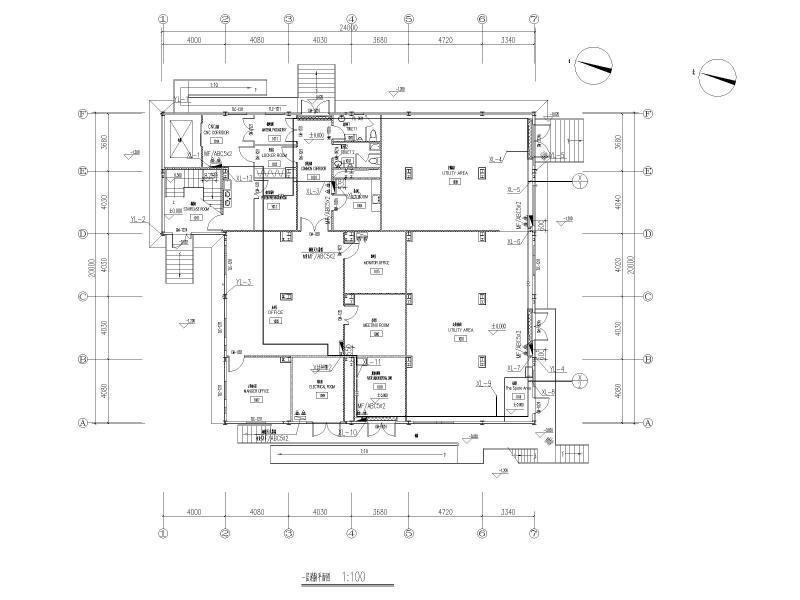

一层消防平面图

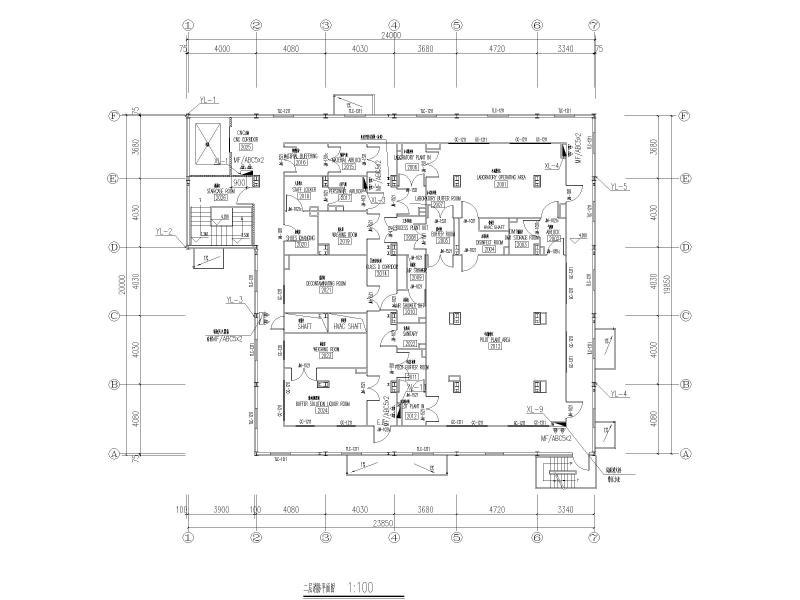

二层消防平面图

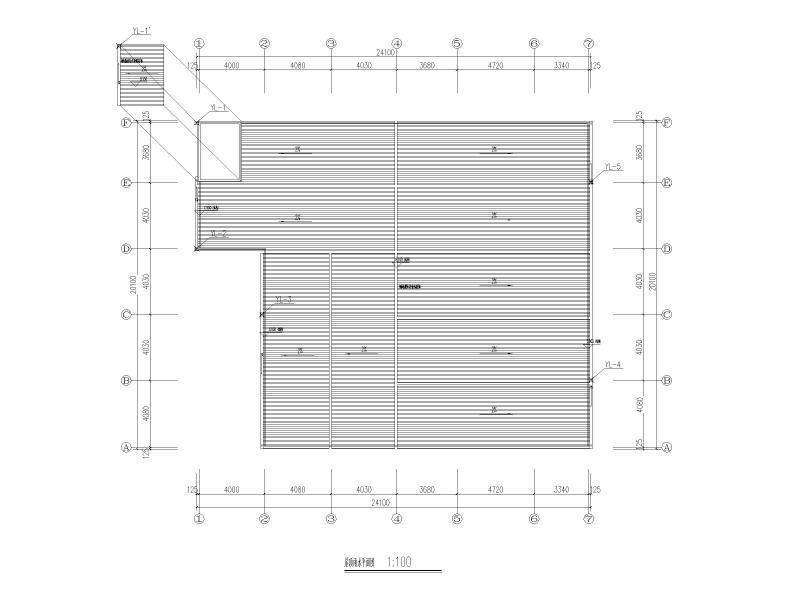

屋顶雨水平面图

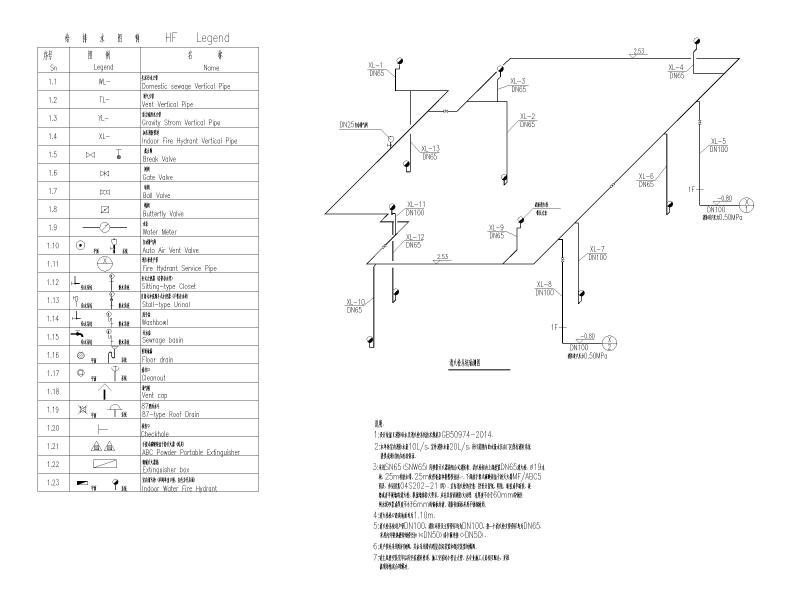

消火栓系统轴测图

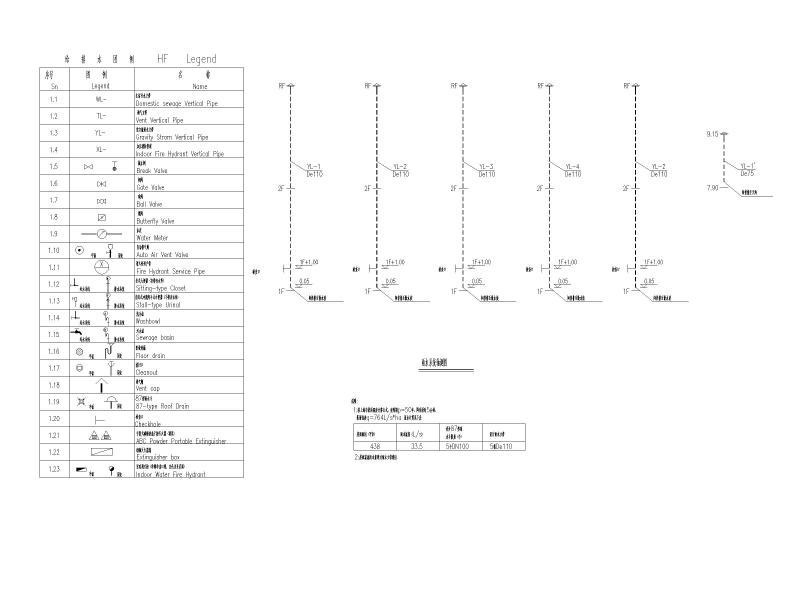

雨水系统轴测图
卫生间给排水详图
