设计说明:有
-
建筑类别:酒店
-
建筑高度:高层建筑
-
建筑面积:90174.8平方米
-
地上层数:19层
-
地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:38张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源
-
冷热源:电动压缩式冷水机组
-
空调系统:全空气系统,空气-水系统
-
采暖系统:散热器供暖
-
全空气系统:变风量
-
水系统:单式泵,变流量,双管制
-
送风方式:散流器送风
-
项目地址:浙江
附件详情
一、项目概要:
该项目子项包括:星级酒店、公寓式酒店、地下汽车库及非机动车库(不包含人防地下汽车库)。总建筑面积:90174.8m2,其中地上建筑面积:59795.8m2(星级酒店32369.8m2),地下建筑面积:30379.0m2(星级酒店11289.5m2).。建筑层数:星级酒店为地上19层,公寓式酒店1#-13#楼为地上3层,地下一层(星级酒店局部地下二层)。建筑高度:星级酒店79.17m。图纸主要包含施工说明,空调水管平面图,消防通风平面图,水系统图等...
二、空调系统:
1.冷热源:冷源采用电制冷螺杆式离心机组,分体空调;热源采用燃气真空热水机组...
2.风系统:采用全空气系统或空气水系统分别适应不同类型功能场所特性;集中式低速风道空调系统,半集中式空调系统,全空气空调系统均采用变风量调节系统...
3.水系统:采用两管制,一次泵变流量系统...
三、通风排烟系统:
1.通风系统:公共卫生间采用集中排风;对于设有气体灭火的变配电间采取机械通风措施,送排风系统独立设置,下部排风量不小于5次/小时...
2.防排烟系统:所有通风进、排风的风管公用管井处均设70°C的防火调节阀;无外窗的前室设加压送风系统。每层设一个加压送风,火灾时同时开启相邻二层...
六层空调水管平面图
六层消防通风平面图
标准(7-17)层空调水管平面图
标准(7-17)层消防通风平面图

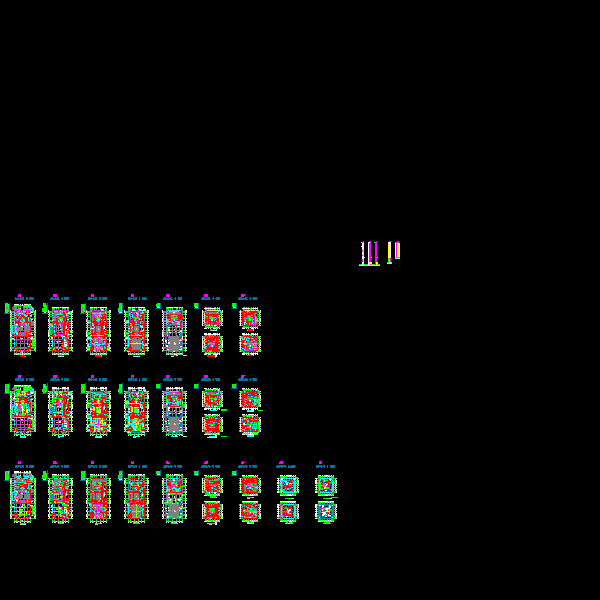

酒店平面系统.dwg

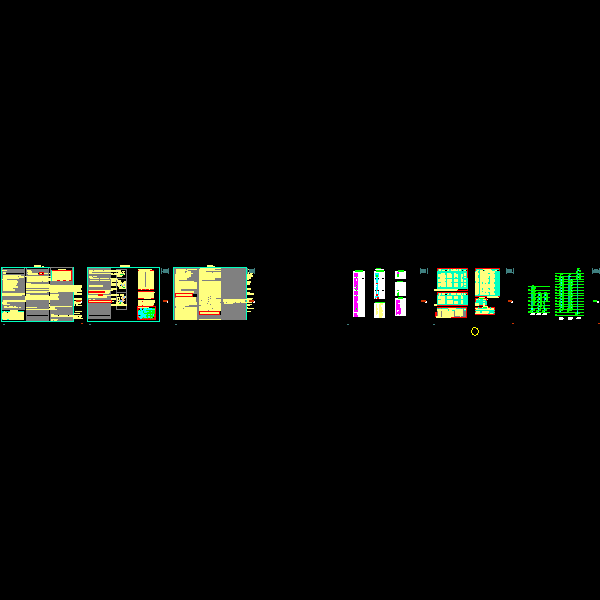

说明&目录&系统图1.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
