17层五星级酒店空调通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
项目位于福建省漳州市，为五星级酒店，主体建筑地下2层，地上17层，其中裙房4层，建筑高度79.05m，建筑面积为43998.09m2......
二、冷热源：
1.冷源：设离心冷水机组,供夏季空调系统使用，冷冻水设计供、回水温度为6/12℃。冷却水设计供、回水温度为32/37℃，风冷式除湿热泵作为游泳池室内除湿冷源...

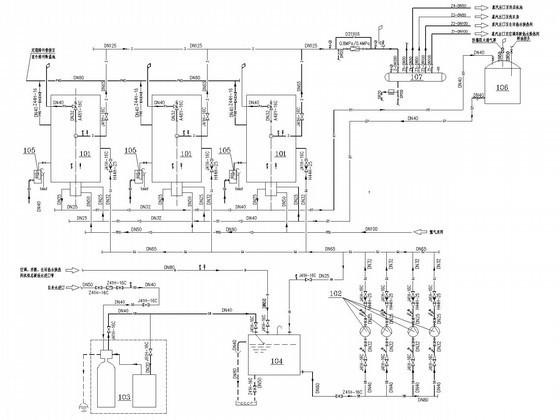

2.热源由设置在地下一层的锅炉房提供0.8Mpa的饱和蒸汽......

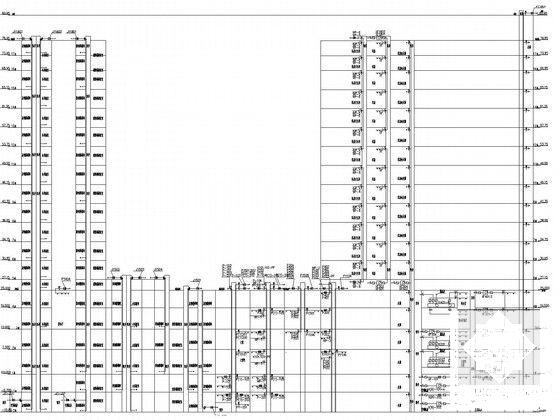

三、空调系统：
1.空调冷、热水系统采用四管制,立管采用同程式系统。
2.空调冷冻水采用一次泵变流量双管制闭式循环系统。
3.空调冷却水采用定流量双管制开式循环系统。
4.双风机变频一次回风全空气空调系统......

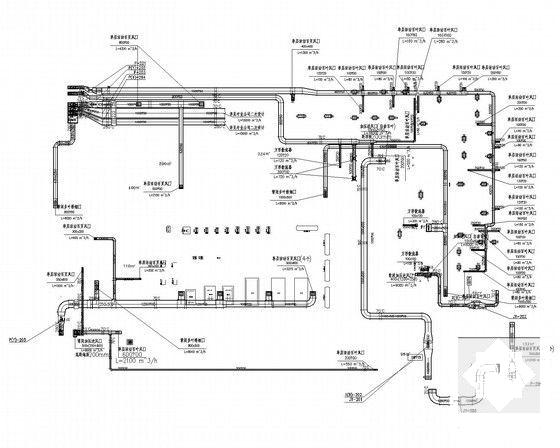

四、通风排烟系统：
1.厨房区以机械送排风系统为主，局部辅以风机盘管系统。
2.裙房区域靠近外窗的楼梯间及合用前室采用加压送风系统......

图纸共69张 doc说明书18张。
