一份15层五星级酒店中央空调系统设计CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店,餐饮
• 建筑高度类型：高层建筑
• 建筑设计面积：2383平方米
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计内容：空调,其它
• 冷热源：市政热网,电动压缩式冷水机组,蓄冷（热）系统
• 空调系统：全空气系统,空气-水系统
• 水系统：双管制,同程式,异程式,闭式
• 节点大样：风机盘管

附件详情

该项目为某五星级酒店中央空调工程，该建筑共15层，建筑总面积为23831m，总高度为77.5m。该酒店地上楼层由客房、餐饮、会议、商务等类型房间组成，其中地下一层为员工餐厅、停车库、冷冻机房等。 其中除地下室，库房，卫生间，空调机房，楼梯间未设空调外，其余空间均为设置有空调系统客房采用风机盘管加独立新风系统，餐厅、宴会厅等大空间场所则采用全空气系统。共12副图。

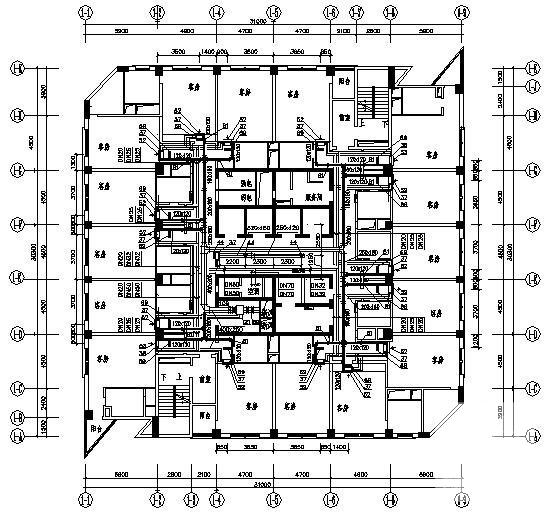

一层空调平面图

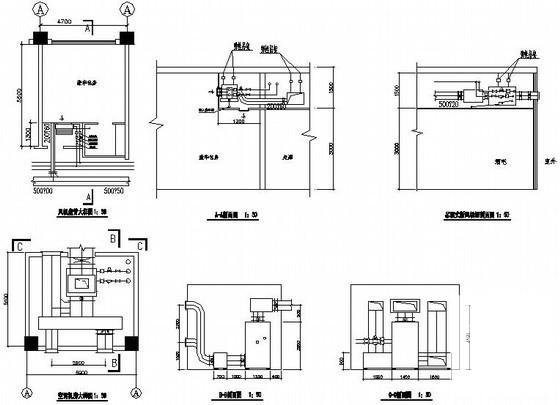

设备大样图

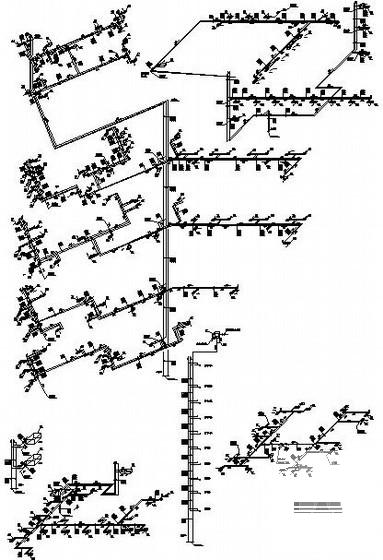

空调水系统轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
