一份五星级酒店给排水CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：6288平方米
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 供水方式：市政供水
• 排水技术：重力排水
• 项目所在地：上海

附件详情

工程介绍：
该项目总的建筑面积为66，900平方米，包括： 一层为接待大堂和形象设计中心、A楼：一层和二层架空，部分为地面停车场，三层和四层为客房。 B楼：一层至四层为客房。C楼：一层设有健身俱乐部和儿童活动室，二楼至四楼为客房 D楼：一层主要为餐厅，三层和四层为客房。 E楼：一层主要为会议用房，三层和四层为客房设有单层高的的地下室，建筑面积为6，288平方米，提供201个停车位。

稿件，共21张图纸。

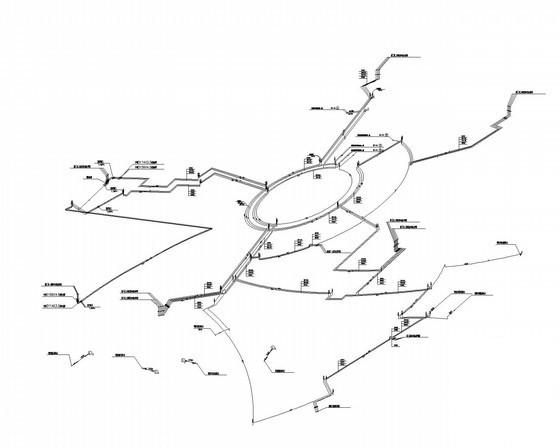

地下一层冷热水管道系统透视图

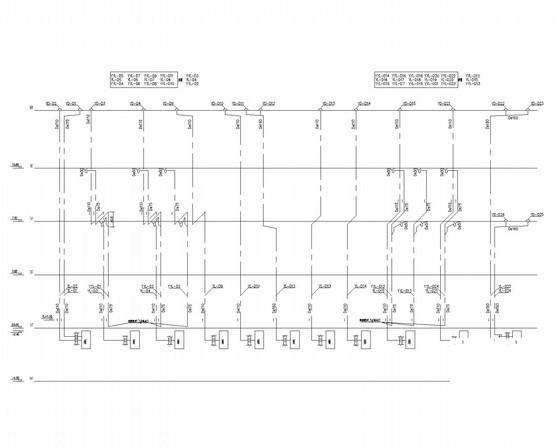

雨水系统原理图

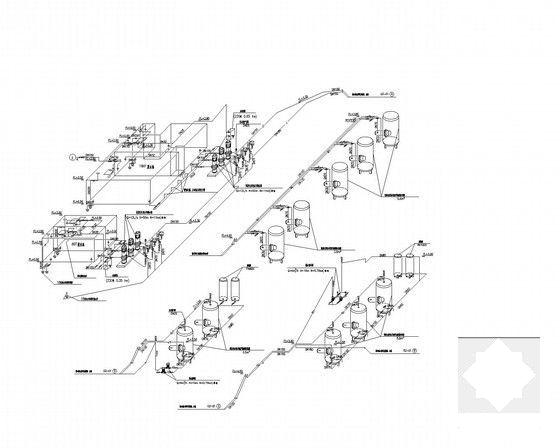

热交换机房管道系统透视图

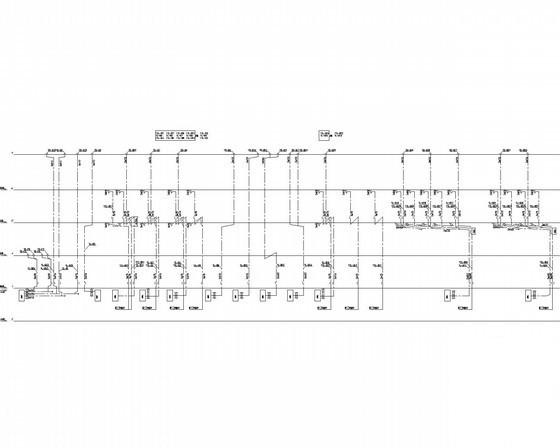

雨水系统原理图（B区）
