一份8万平39层五星级酒店给排水消防CAD施工图纸(自动喷水灭火系统)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：超高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：80000平方米
• 建筑地下层数：39层
• 图纸设计深度：施工图
• 参考图纸：61张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水分区：四区以上
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：游泳池
• 大样节点：泵房,卫生间
• 项目所在地：贵州

附件详情

• 给排水设计说明
• 给排水消防平面图
• 喷淋平面图
• 热水系统原理图
• 消火栓给水系统原理图
• 湿式自动喷水灭火系统原理图
• 污水系统原理图
• 雨水系统原理图
• 消防水池、泵房大样图
• 卫生间给排水大样图
• 游泳池管道布置图

附件详情

该项目为五星级酒店，总建筑面积8万平方米，建筑高度150米。设计范围包括红线以内室外和室内给水排水及 消防系统 。
，共61张。

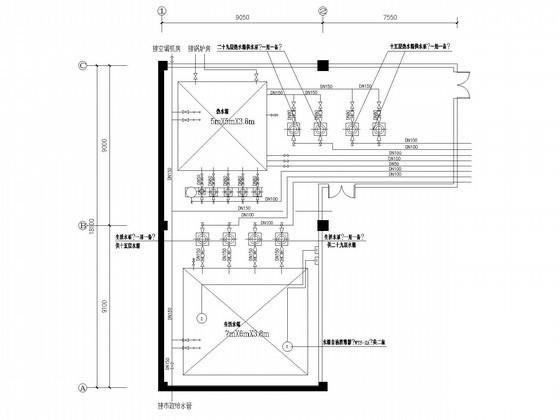

泵房平面图

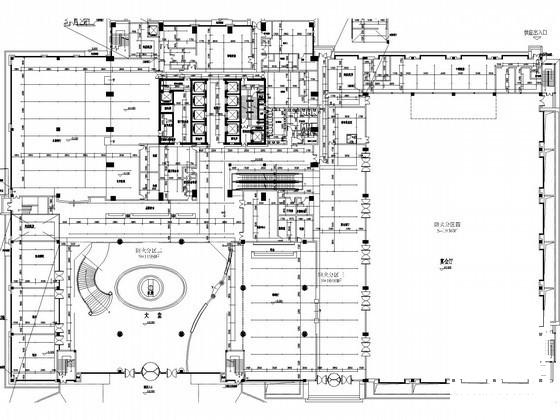

喷淋平面图

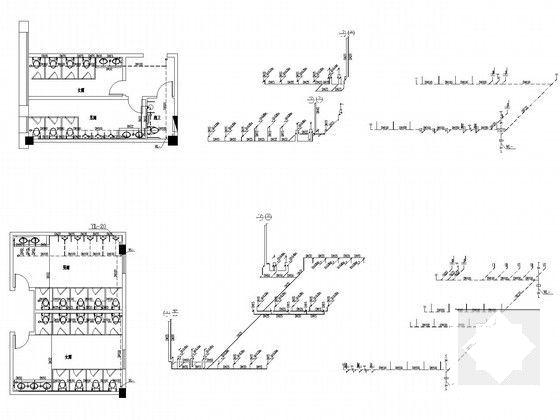

卫生间系统大样图

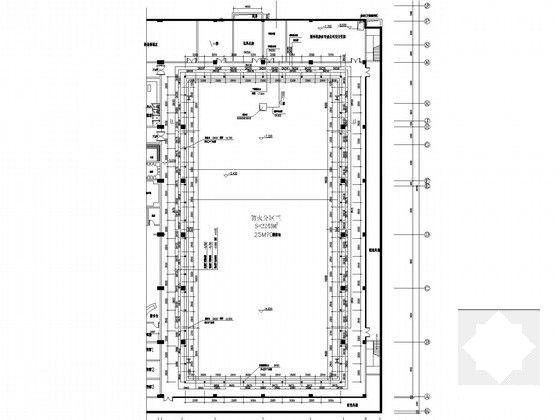

游泳池管道布置图

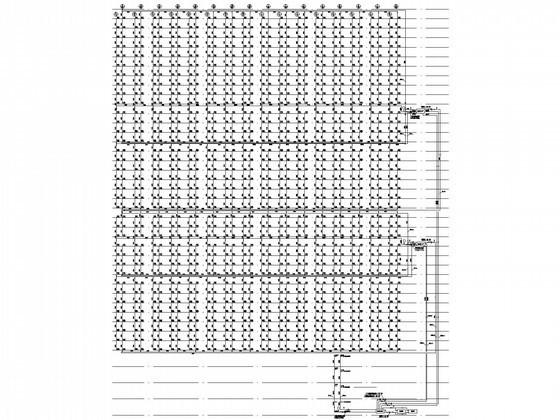

热水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
