一份18层酒店外商接待中心给排水CAD施工图纸(自动喷水灭火系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐餐饮
• 建筑层数：高层建筑
• 地上楼层：18层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水, 无负压供水, 变频供水设备
• 供水分区：两区
• 污废水排水体制：分流
• 设计内容：给水系统, 热水系统, 雨水排水系统, 消火栓系统, 喷淋系统, 气体灭火系统
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20-50张
• 设计年代：近代

附件详情

某酒店外商接待中心给排水施工图，层高地上18层。地下一层，包含了生活给水系统、生活热水系统、生活污废水系统、雨水系统、消防给水系统、自动喷水灭火系统、气体灭火系统、移动灭火器等一系列复杂的项目。

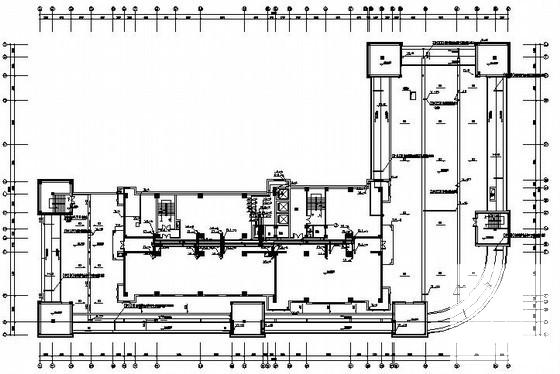

第 1 张图

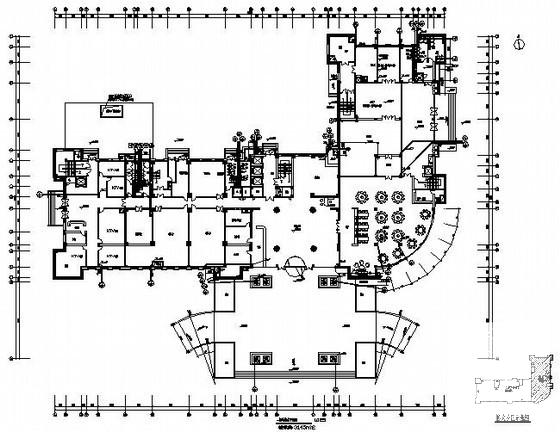

第 2 张图

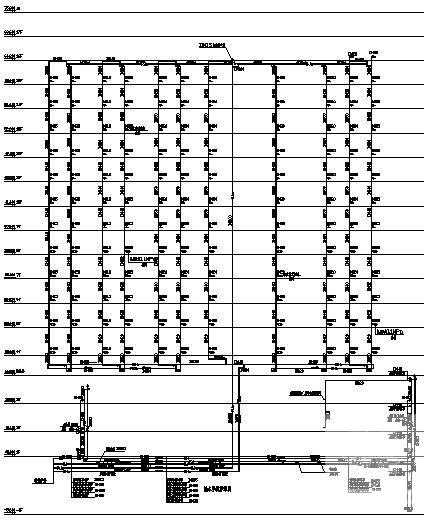

第 3 张图

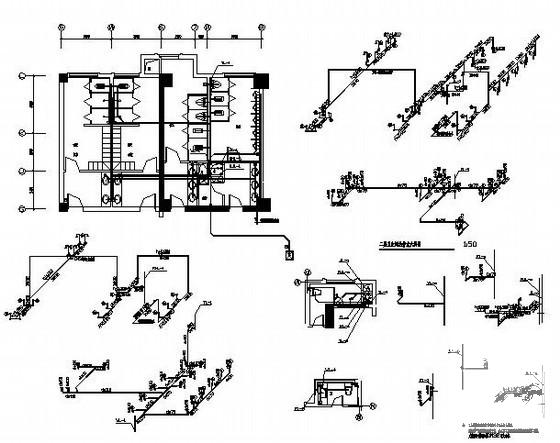

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
