4层度假村酒店给排水设计CAD施工图纸（市政供水）(自动喷水灭火系统)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐餐饮
• 建筑层数：多层建筑
• 地上楼层：4层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 设计内容：给水系统, 热水系统, 中水系统, 污水排水系统, 消火栓系统, 喷淋系统
• 参考图纸：20-50张

附件详情

天津某山庄度假村酒店给排水施工图，该项目设有室内生活给水系统、生活热水系统、中水系统、生活排水系统、消火栓系统、自动喷水灭火系统等。
图纸内容包括：客房、会议中心水暖消防平面图、系统图、泵房、卫生间大样图、设备表等等。

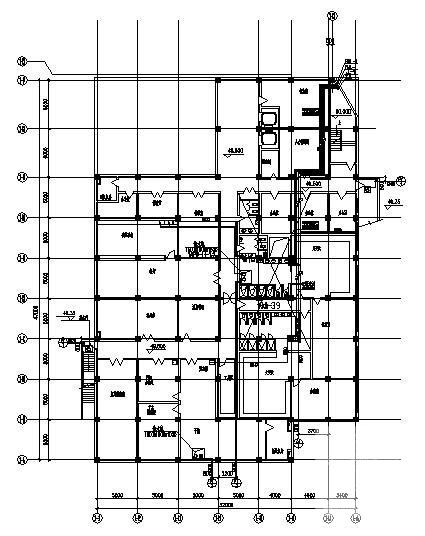

第 1 张图

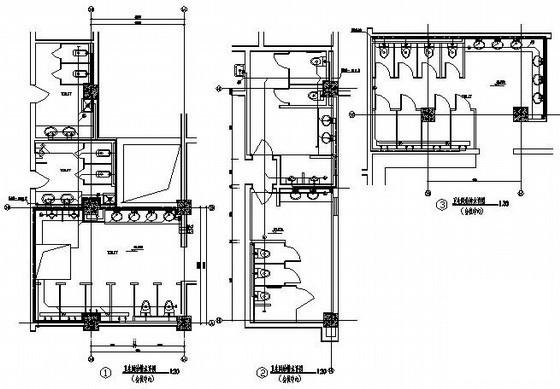

第 2 张图

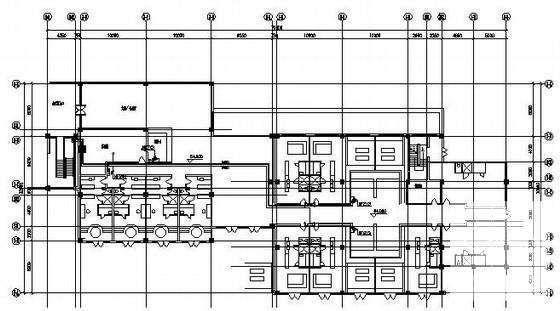

第 3 张图

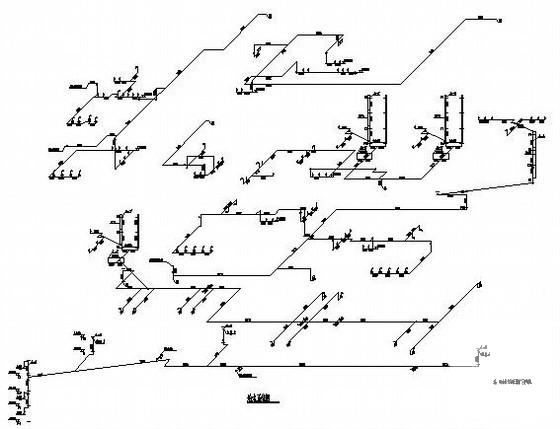

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
