设计说明：有
-
建筑类别：办公
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
地上层数：8层
-
图纸设计深度：施工图
-
参考图纸：21张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统,机房排水
-
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：20
-
特殊系统：气体消防
-
大样节点：水泵,泵房,卫生间,阀门管件
-
项目地址：江苏
附件详情
-
目录及材料表
-
给排水总平面图
-
给排水设计施工说明
-
一层平面图
-
二层平面图
-
三~七层平面图
-
八层平面图
-
机房屋面层平面图
-
一层喷淋平面图
-
二层喷淋平面图
-
三~七层喷淋平面图
-
八层喷淋平面图
-
喷淋系统展开图
-
消火栓系统展开图
-
给水系统展开图
-
雨.污水系统展开图
-
水泵房详图
-

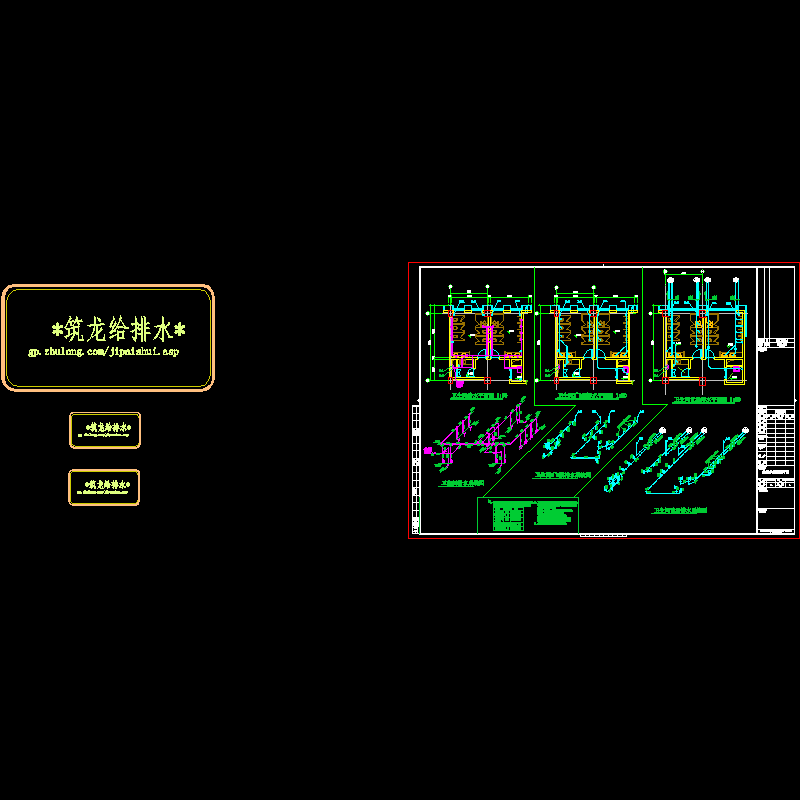

卫生间详图
附件详情
该项目位于江苏，为便民服务中心，地上8层，建筑类别为二类高层民用建筑，建筑高度32.4米。该项目给排水设计标高与建筑图一致， 0.00相当于绝对标高3.90,标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。设计范围：生活给水系统、饮水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置系统及七氟丙烷柜式气体灭火系统。
编制于2010年，共21张图。
6号楼-gps-a.dwg
6号楼-pl-a.dwg
6号楼-wc-a.dwg
6号楼-xt-a.dwg
6号楼-zpm-a.dwg

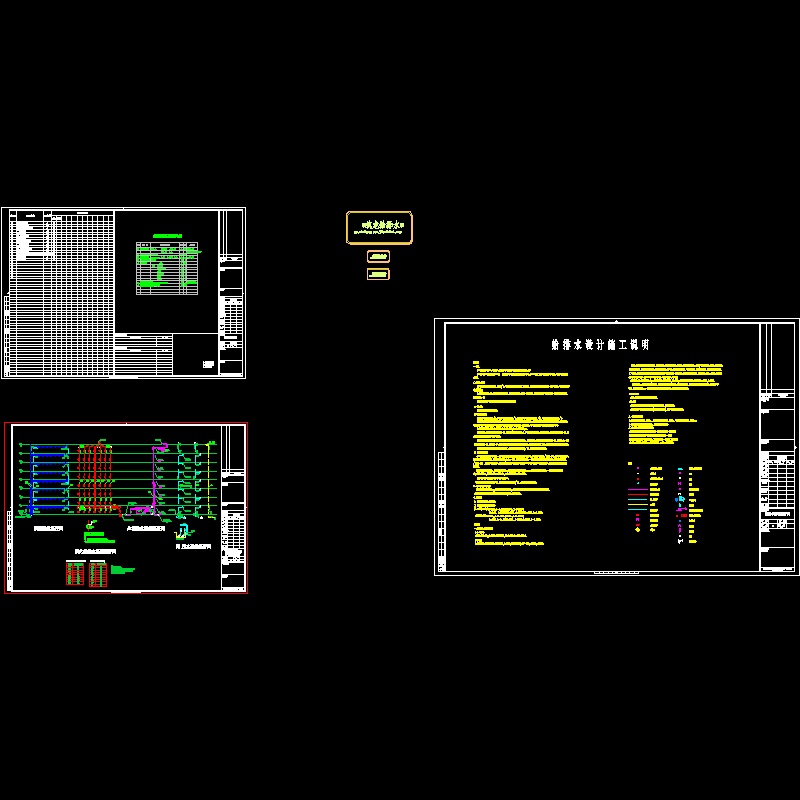

6号楼-水泵房详图-a.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
