[CAD]新能源研究所及配套服务中心给排水完整施工图纸(自动喷水灭火系统).dwg

[复制链接]

0

主题

0

帖子

1187

积分

超级版主

Rank: 8Rank: 8

积分
1187
发表于 2020-12-22 21:09:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 地上层数:16层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水
  • 供水分区:两区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 特殊系统:太阳能热水系统
  • 项目地址:湖北

附件详情

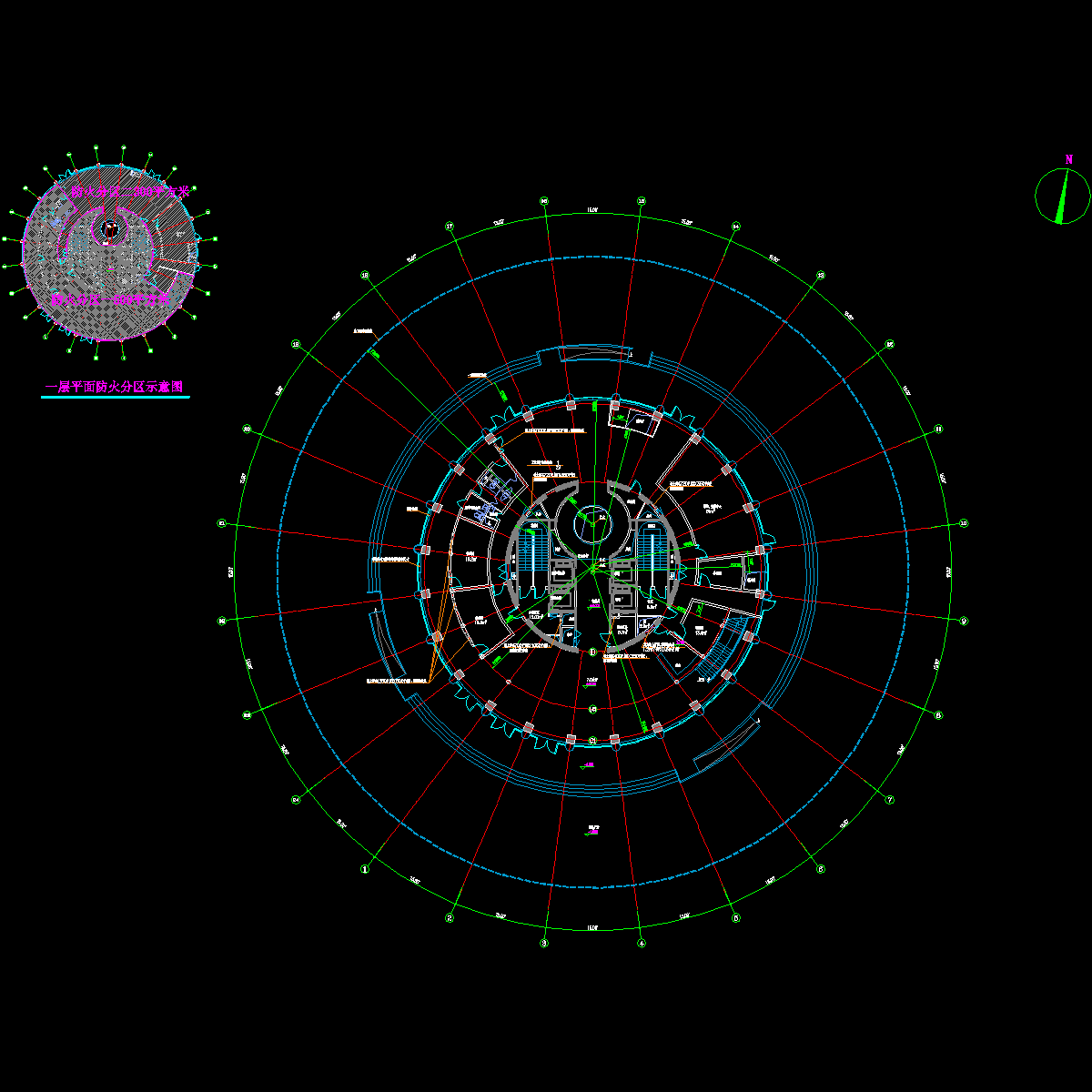

  • 一层平面防火分区示意图
  • 1-16层喷淋
  • 1-16层给排水、消火栓平面图
  • 给水透视图
  • 雨水收集回用系统透视图
  • 太阳能热水透视图
  • 排水透视图
  • 给水透视图
  • 卫生间给排水详图
  • 消火栓给水透视图
  • 屋顶喷淋平面图
  • 机房层喷淋平面图
  • 自动喷水灭火系统干管透视图

附件详情

该资料为湖北某新能源研究所及配套服务中心给排水全套图纸
该工程由1幢3层展示中心(A楼)、1幢16层的办公楼(B楼)、5幢2~3层实验楼(C楼)及地下停车库(D楼)组成。本子项为B楼(主塔楼,见索引),为地下1层,地上16层。地下1层为停车库和设备用房,有汽车及设备通道与D楼相对,1层为大堂、消防安保控制中心,2层为休息区,3层为办公并有5个通道与C楼相通,4至15层为办公,16层为报告厅、贵宾休息室和设备机房。
设计范围:给水系统 市政中水系统 室内消火栓给水系统 自动喷水灭火系统 太阳能特水系统 冷却循环系统 排水系统
共74张图

排水透视图

二层喷淋平面布置图

一层给排水、消火栓平面图

消火栓给水透视图

雨水收集回用系统透视图

太阳能热水系统图

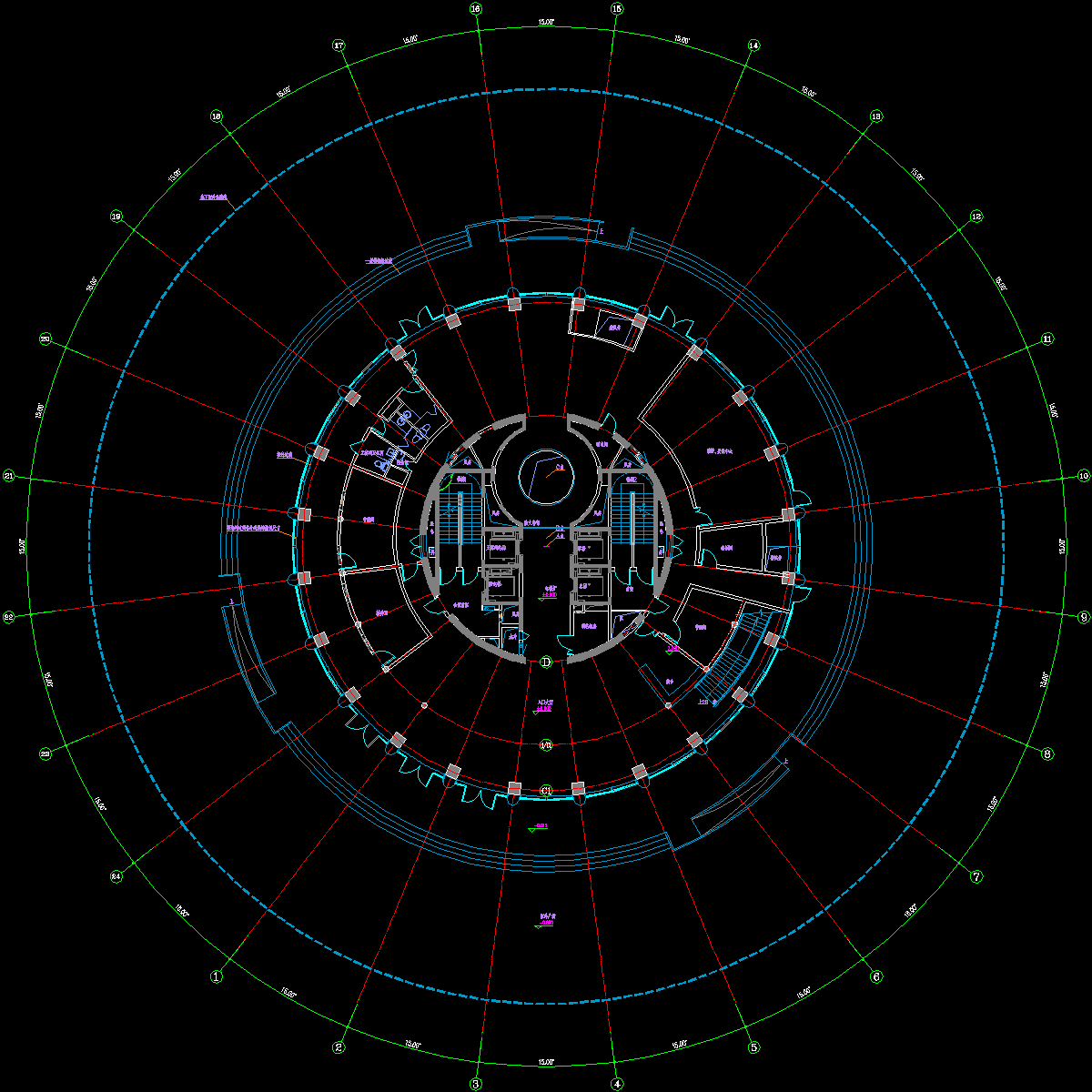

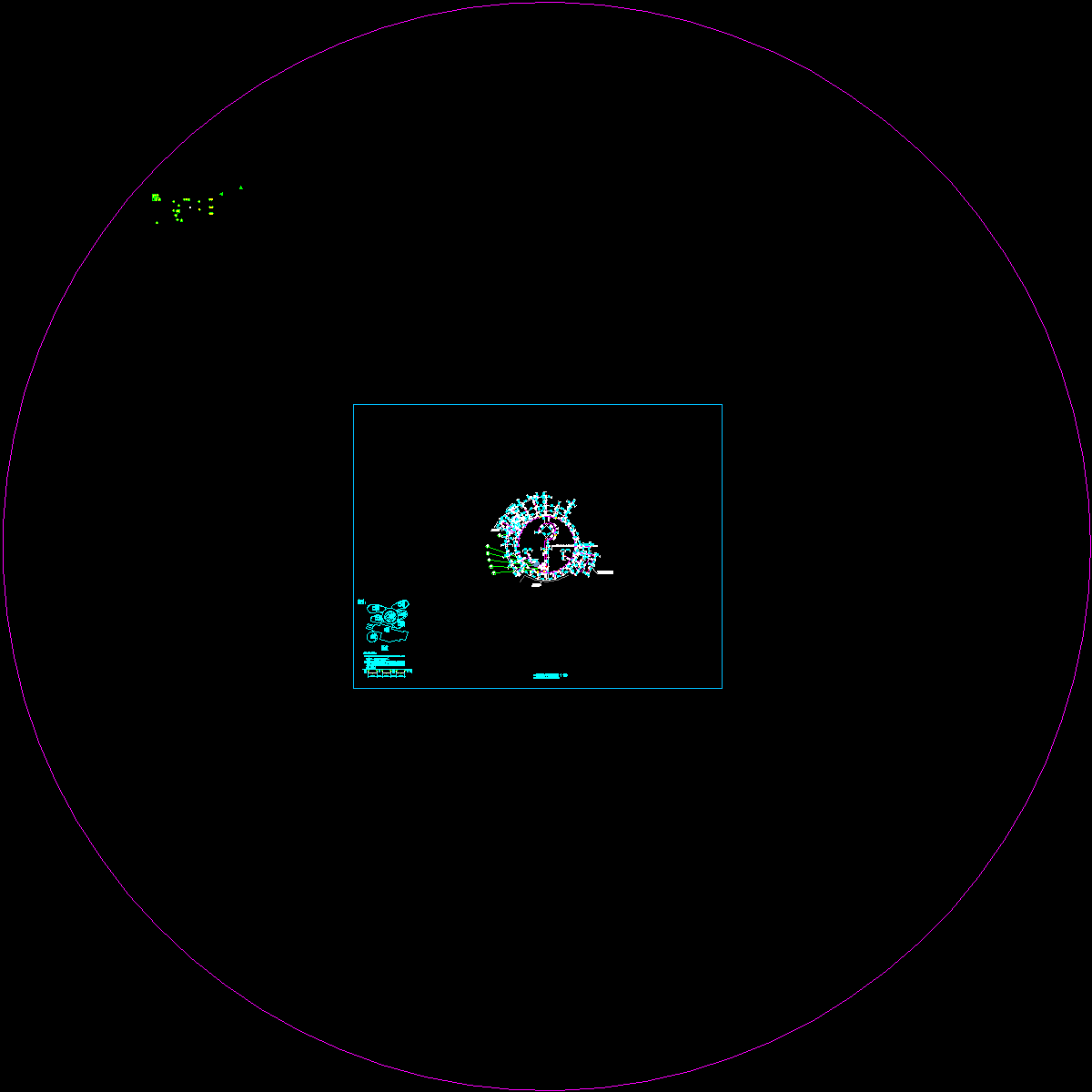

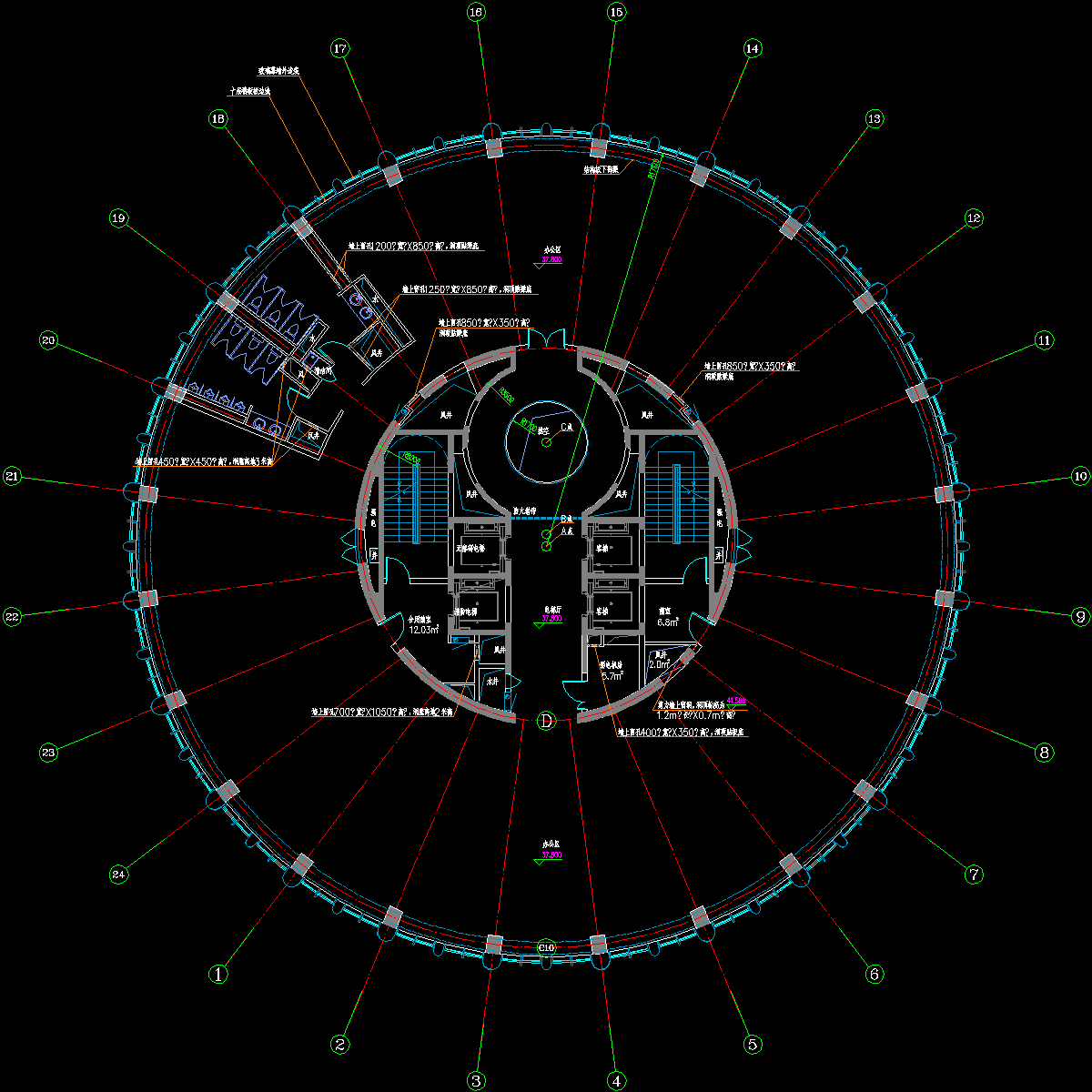

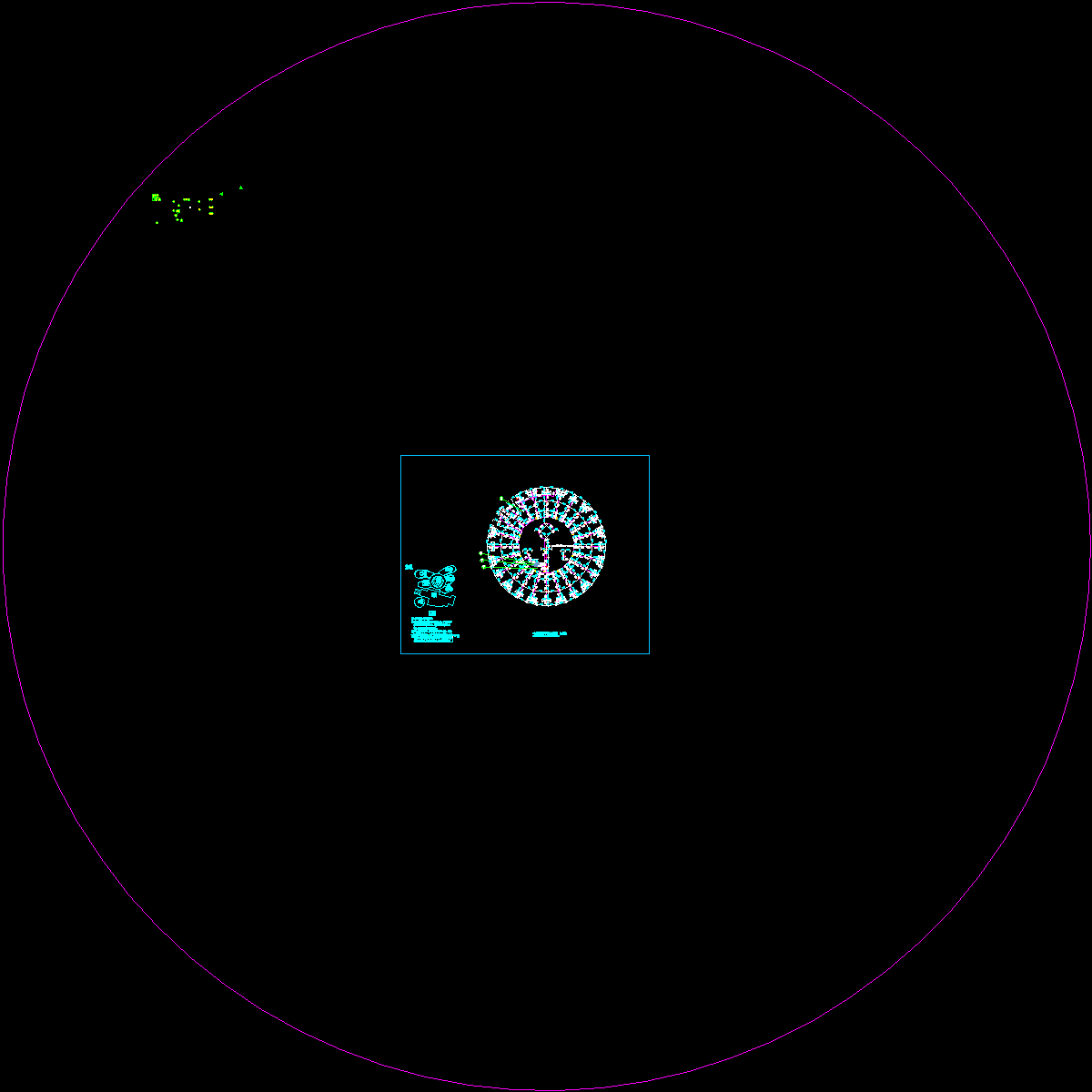

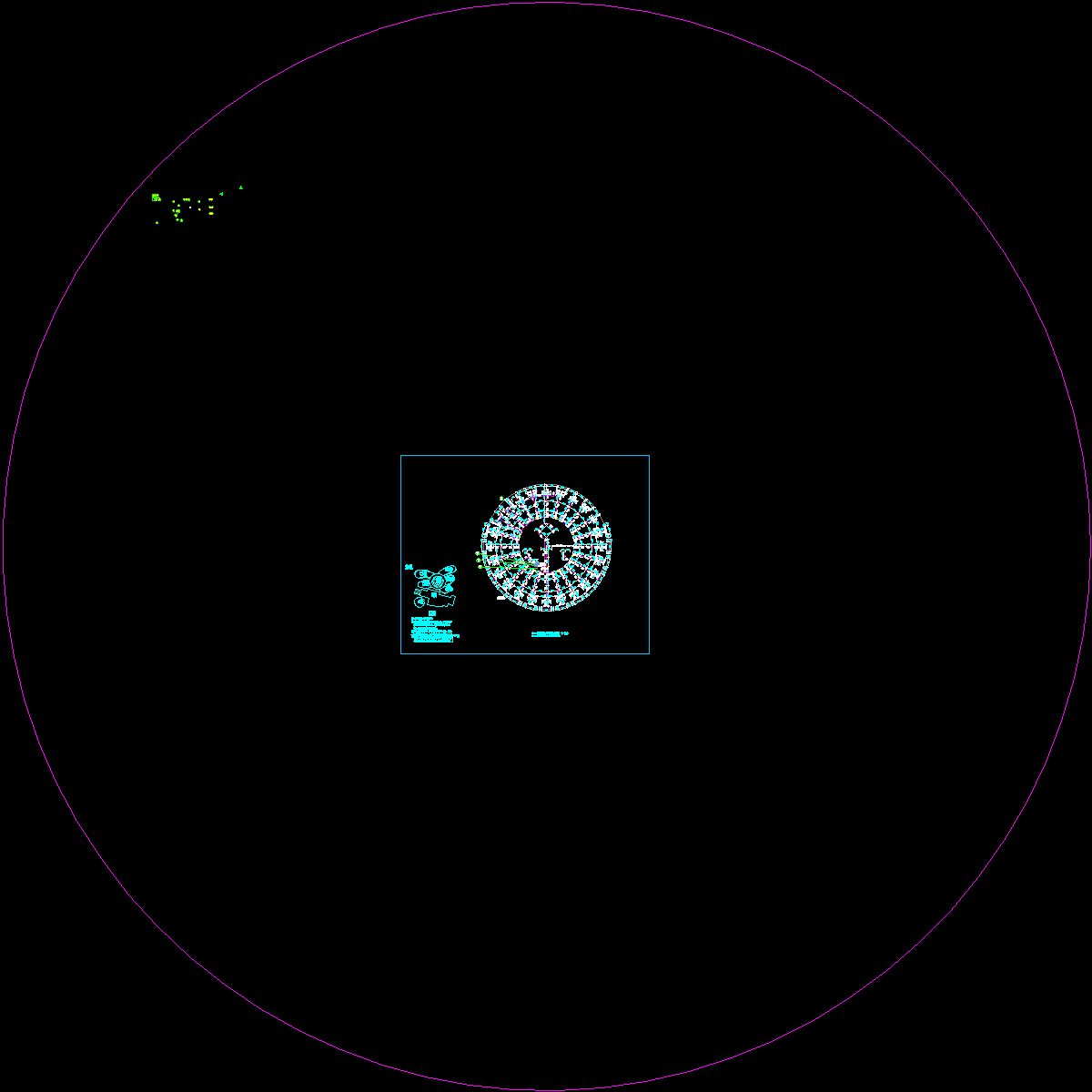

xny-b-1-pl-s.dwg
xny-b-1-pl-s.dwg
xny-b-1-pl.dwg
xny-b-1-pl.dwg
xny-b-1.dwg
xny-b-1.dwg
xny-b-10-pl-s.dwg
xny-b-10-pl-s.dwg
xny-b-10-pl.dwg
xny-b-10-pl.dwg
xny-b-11-pl-s.dwg
xny-b-11-pl-s.dwg
xny-b-11-pl.dwg
xny-b-11-pl.dwg
xny-b-12-pl-s.dwg
xny-b-12-pl-s.dwg
xny-b-12-pl.dwg
xny-b-12-pl.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2cd0se2wsf1cs10.rar

12.07 MB

下载  售价: 100 积分    赚积分
