一、设计概况：
该项目位于长江大学武汉基地内，该项目总建筑面积为51040平方米，由办公科研、AB实验楼三组单体构成。建筑以5层为主，局部为4层，建筑高度24m；属体积规模大于50000m3的多层建筑。
二、设计范围：
1．该资料范围包括红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物。
2．室外总水表井至校区给水管和该项目最后一个污(雨)水检查井至校区道路污(雨)水检查井。
三、设计系统：
该项目设有生活给水系统、污水系统、雨水系统、消火栓系统、自动喷水灭火系统、建筑干粉灭火器系统。
1．生活给水系统：
1)．给水系统分为二个分区：地下一层至地面二层为低区；三至五层为高区。
2).地下一层至地面二层采用校园给水管网直接供水，引入点水压不小于0.16Mpa。
3).三至五层采用变频供水设备的供水方式。校区在综合实验中心地下室已设置教学区集中生活水泵房，内设100m3生活水箱及变频给水设备，配三用一备给水泵，单台水泵供水流量为Q=45m3/h，压力H=44m，加压后供教学区三~五层生活给水。
4）.该项目最高日用水量为132m3/d，最大小时用水量24.75m3/h。
2.生活污水系统：
1)．室内卫生间污、废水合流，实验室废水单独排放，室外雨污分流。
2)．生活污废水系统：最高日污水量为120m3/d，最大时生活污水量为22.5m3/h。
3)．卫生间设置单立管系统，并设伸顶通气，部分设置环形通气管。
4）.室内生活污废水汇合后，经化粪池处理后排入学校污水管网。
5）.实验室排水经酸碱中和池处理后排入学校污水管网。
3.雨水系统：
1)．屋面采用内排水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水井；阳台、外廊雨水排至室外明沟或散水，经明沟集水井排至雨水井。
2)．室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。
3)．屋面雨水系统排水能力不小于3年重现期的雨水量，并按10年重现期的雨水量设溢流口，溢流口位置详见建施。
4.消火栓给水系统：
1)．室内消火栓用水量为15L/s，室外消防水量为30L/s。
2)．该项目室外校园给水管网二路供水，满足室外消防用水。
3)．消火栓系统采用临时高压系统。校区图文信息中心地下一层设置集中泵房,内设468m3消防水池；消火栓泵二台（一用一备），每台供水流量为30L/s,压力为70m。加压后消防管在校区成环布置，供校区各单体室内消火栓系统。
4)．校区最高点图文信息中心屋面设18m3消防水箱，水箱底绝对高度为58.6m。以保证校区各单体室内初期消火栓系统的水量及水压。
5).每层均设置带灭火器组合式消火栓箱，内设DN65消火栓一只，DN65长度为25m衬胶龙带一条，QZ19型直流水枪一支,DN25消防卷盘一个，水泵启动按钮一个及磷酸铵盐手提式灭火器若干。消火栓栓口离地1.10米。
6)．为保证消火栓栓口出水压力不超过0.5MPa，均设置减压稳压型消火栓。
7)．室外设消防水泵结合器一套,其供水管与消火栓给水管网相连。
8)．消火栓泵控制：消火栓二台，一用一备。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。
四、图纸展示

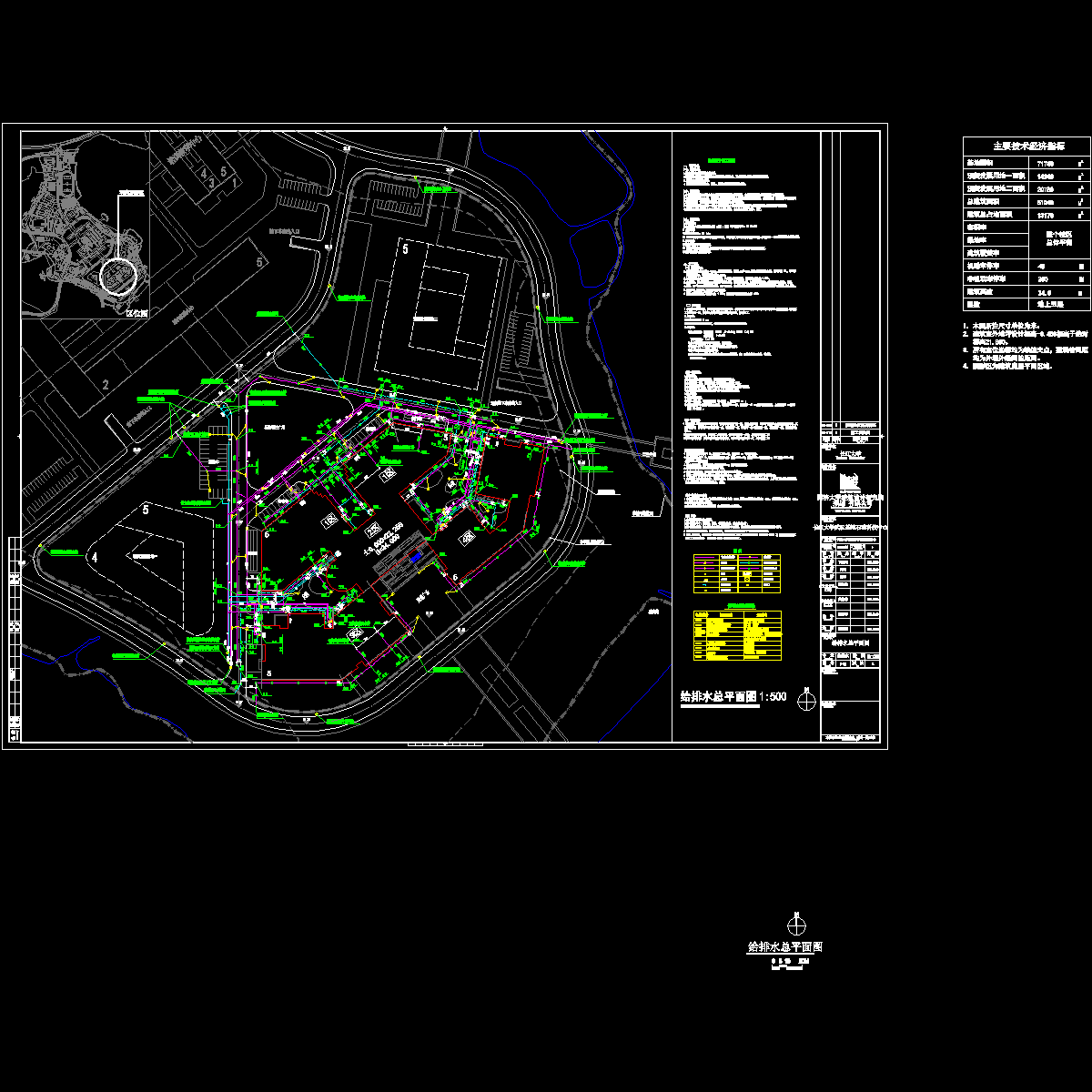

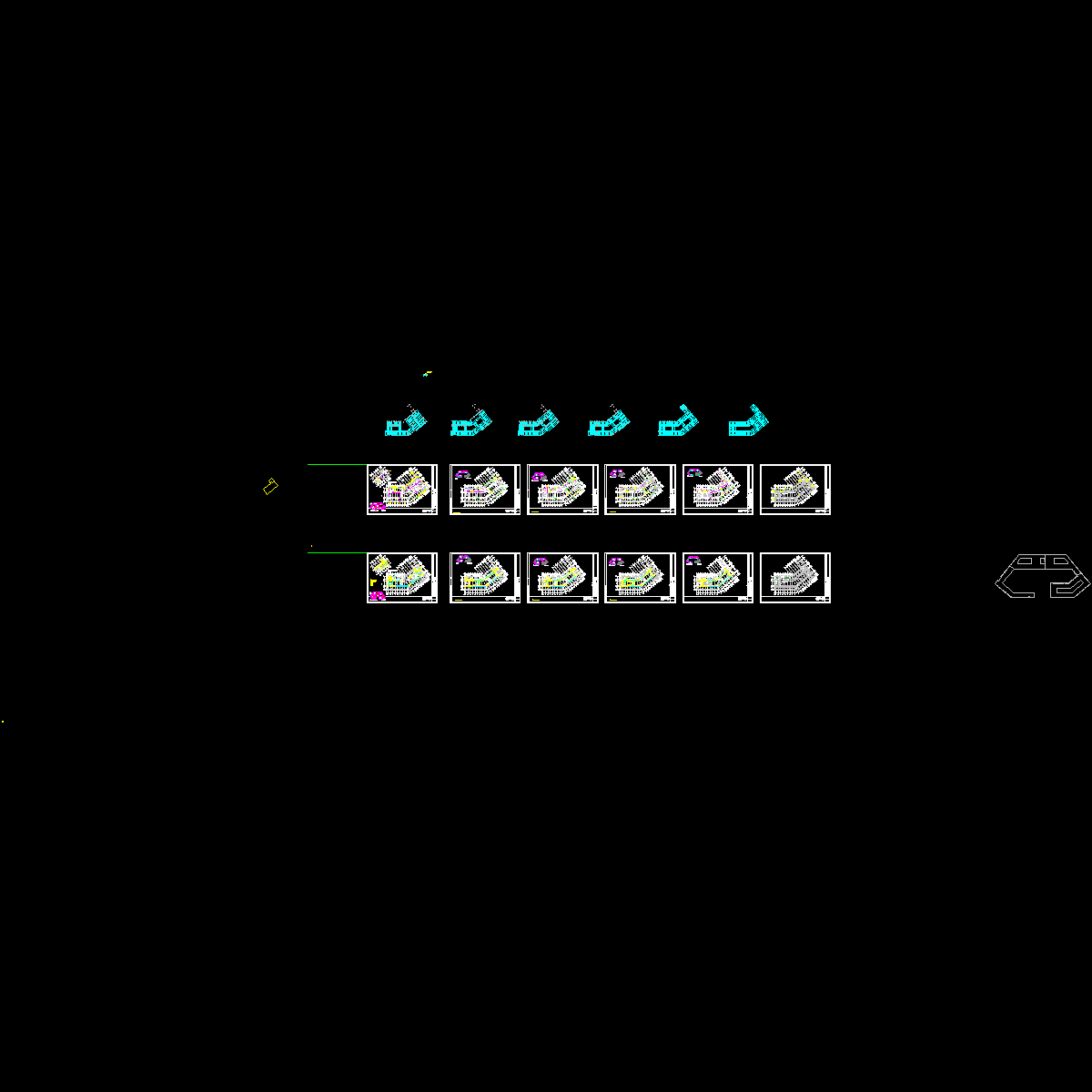

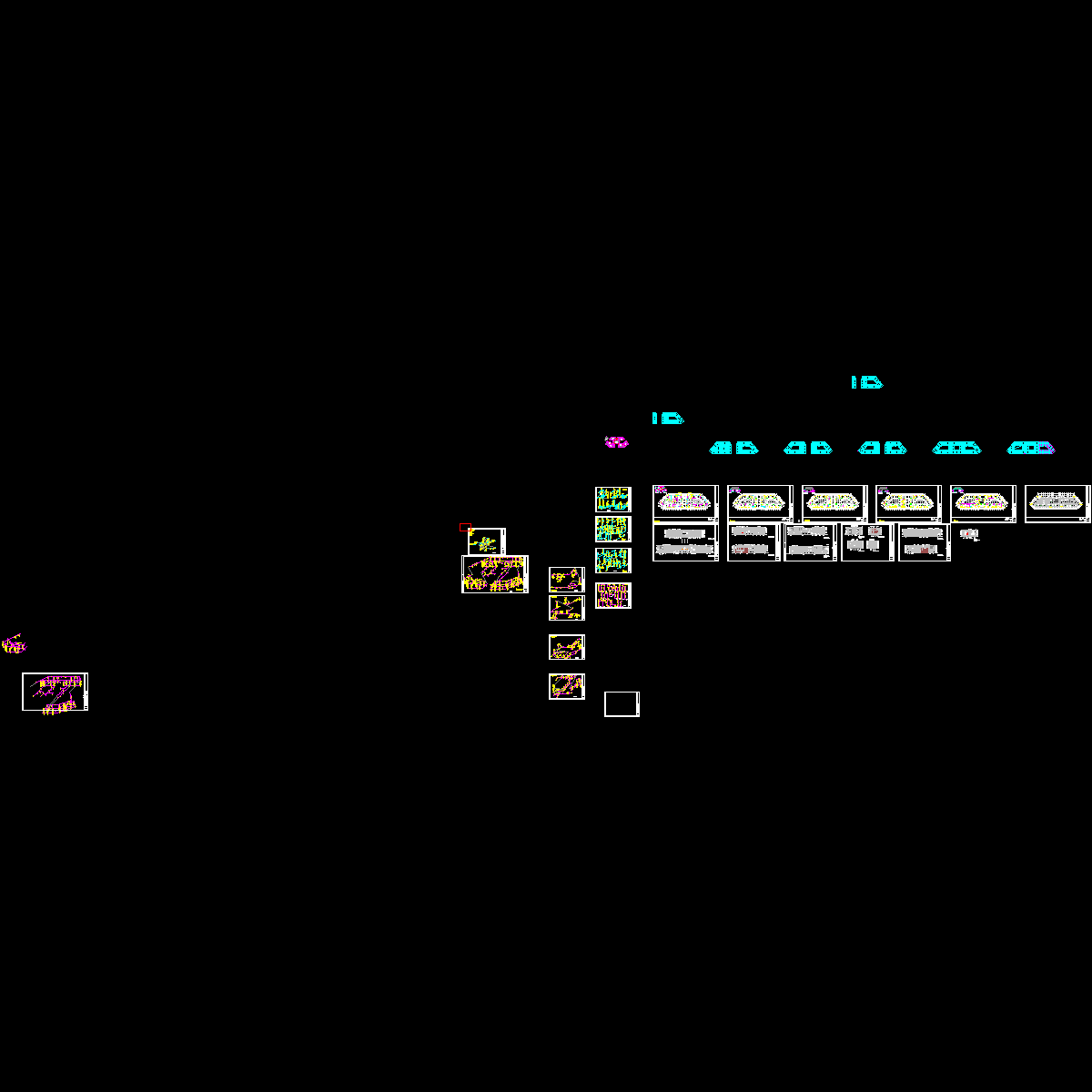

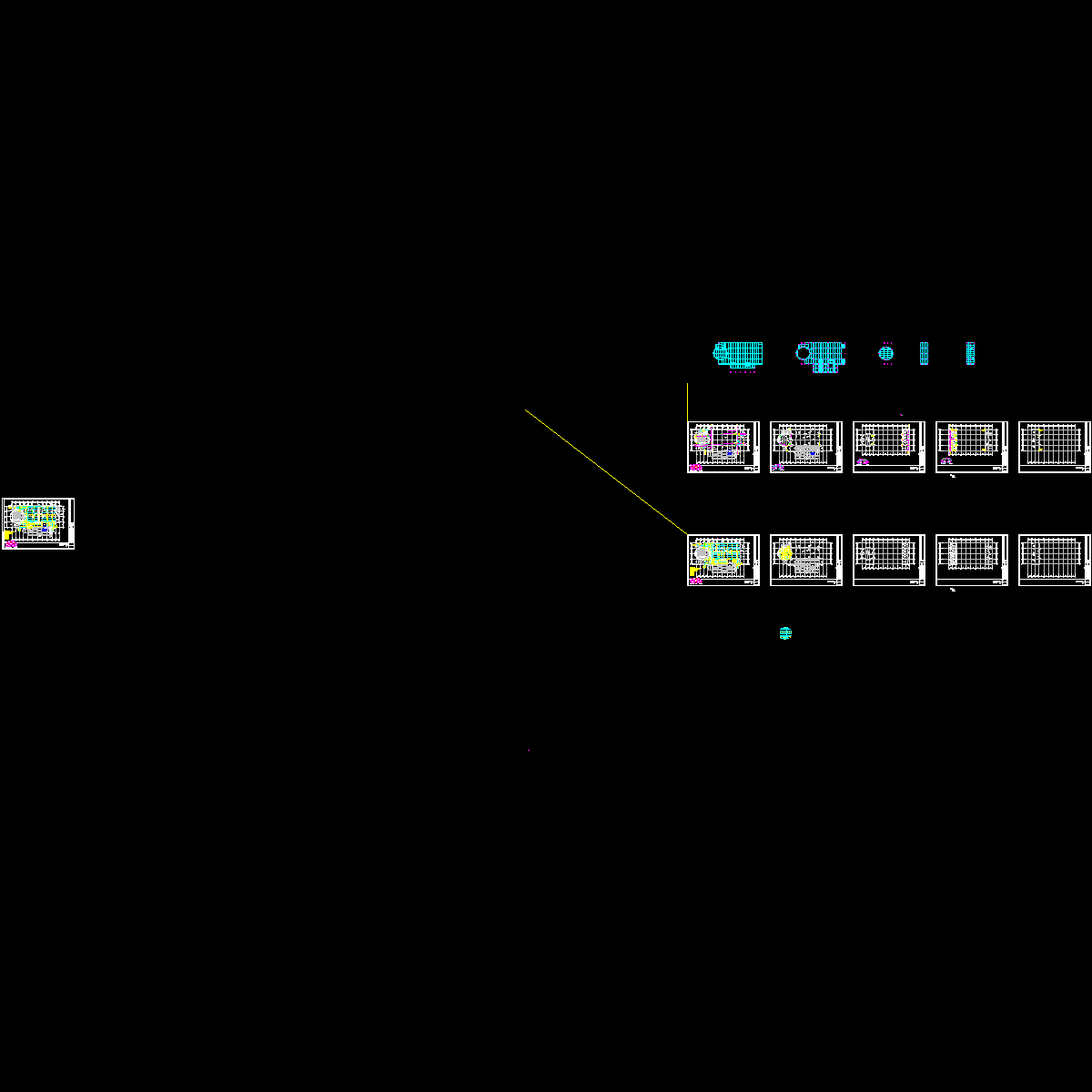

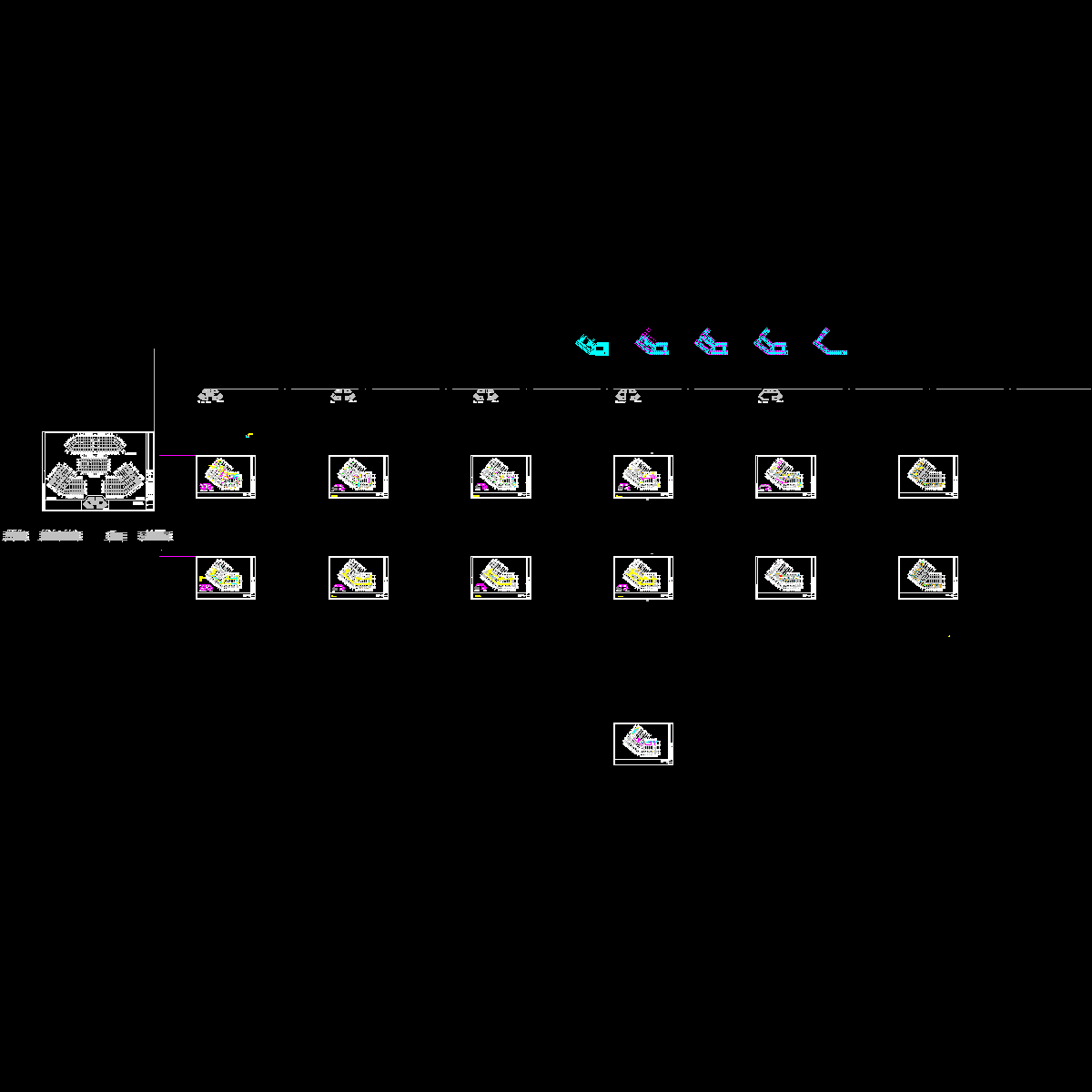

长江大学武汉基地给排水设计全套图纸
排水系统图
喷淋平面图
分区轴线示意图
卫生间详图
卫生间详图
