一份外商活动服务中心给排水CAD图纸（酒店餐厅）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业,宾馆,酒店,餐饮
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：25
• 大样节点：水箱,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
• 项目所在地：广东

附件详情

• 给排水设计总说明及图例
• 资料目录
• 餐厅：
• 首层生活给排水管道布置平面
• 二层生活给排水管道布置平面
• 三-四层生活给排水管道布置平面图
• 五层生活给排水管道布置平面
• 六层生活给排水管道布置平面
• 屋面生活给排水管道布置平面
• 卫生间大样
• 冷水给水系统图
• 排水系统图
• 首层消火栓、消喷管道布置平面图
• 二层消火栓、消喷管道布置平面图
• 三-四层消火栓、消喷管道布置平面图
• 五层消火栓、消喷管道布置平面图
• 六层消火栓、消喷管道布置平面图
• 屋面消火栓、消喷管道布置平面图
• 消火栓给水系统图
• 消喷给水系统图
• 酒店：
• 首层生活给排水管道布置平面
• 二层生活给排水管道布置平面
• 三层生活给排水管道布置平面图
• 四—五层生活给排水管道布置平面图
• 六层生活给排水管道布置平面
• 屋面生活给排水管道布置平面
• 卫生间大样
• 冷水给水系统图
• 热水给水系统图
• 排水系统图
• 无负压水泵房大样图
• 首层消火栓、消喷管道布置平面图
• 二层消火栓、消喷管道布置平面图
• 三-四层消火栓、消喷管道布置平面图
• 五层消火栓、消喷管道布置平面图
• 六层消火栓、消喷管道布置平面图
• 屋面消火栓、消喷管道布置平面图
• 消火栓给水系统图
• 消喷给水系统图
• 消防水泵房大样图
• 市政给排水设计说明
• 市政给水总平面图（通用）
• 市政排水总平面图（通用）

附件详情

该项目位于广东，为外商活动服务中心所附属的酒店、中餐厅及员工宿舍，设计范围：1．该资料范围为中餐厅、员工宿舍。2．该项目设有生活给水系统、雨水系统、污水系统，消火栓给水系统，消喷给水系统。管道系统：1．生活给水系统；2．生活污水系统；3．雨水系统；4．消火栓给水系统。
，共25张图。

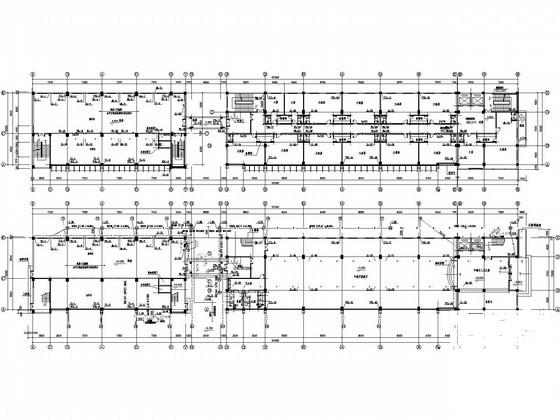

生活给排水管道布置平面图

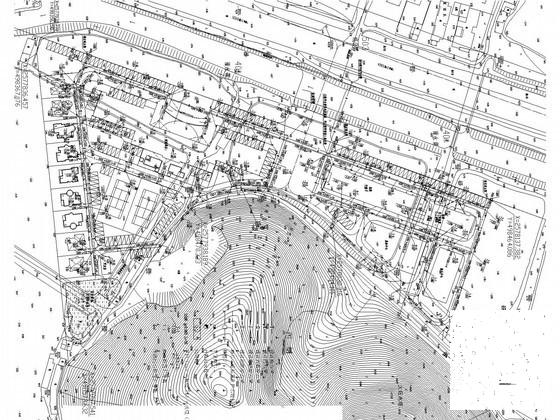

市政排水总平面图

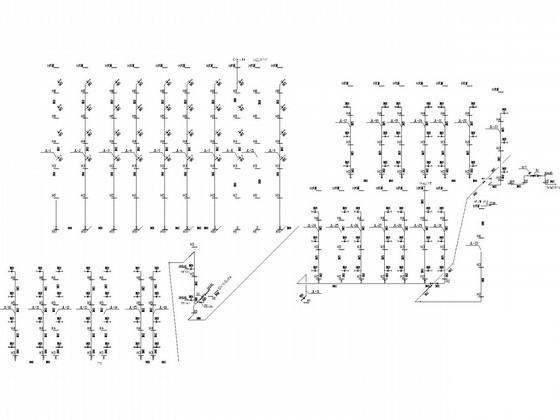

排水系统图

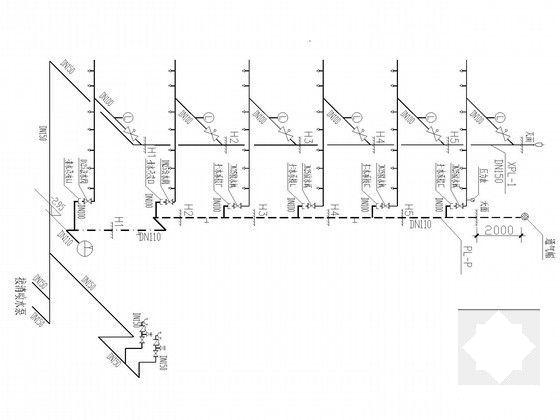

消喷给水原理图

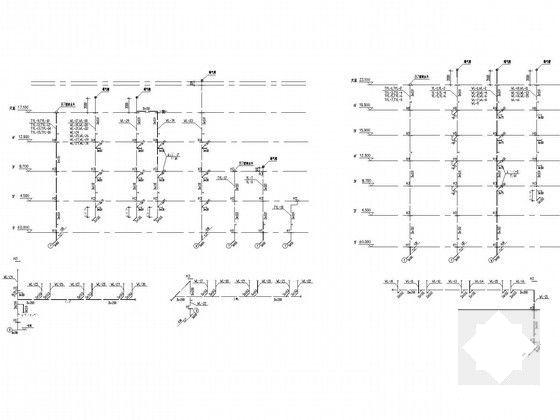

冷水给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
