一份5层健身活动中心给排水消防CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：13张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,灭火器配置系统
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：安徽

附件详情

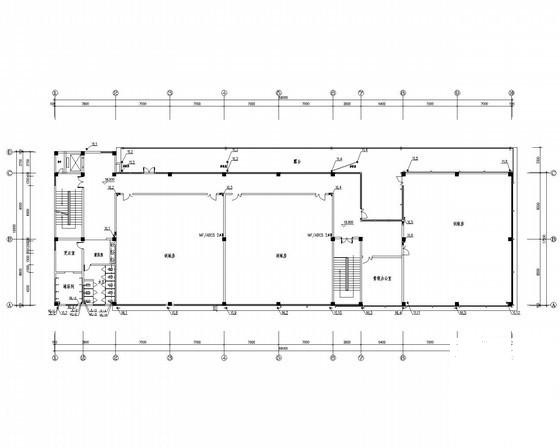

• 平面图
• 消火栓系统图
• 排水系统图
• 给水系统图
• 热水系统图
• 屋顶消防水箱大样图
• 卫生间、更衣室、淋浴间平面放大图
• 屋顶热水箱大样图

附件详情

该项目共五层.总体积超过10000米。建筑高度为23.60米，该资料包括室内生活给水、排水系统、消火栓系统、灭火器系统、雨水系统。
共13张

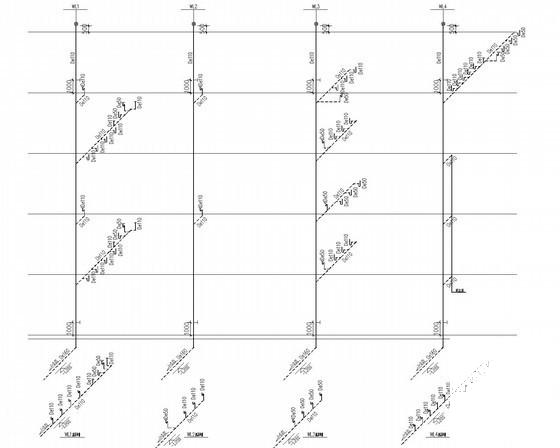

排水系统图

热水系统图

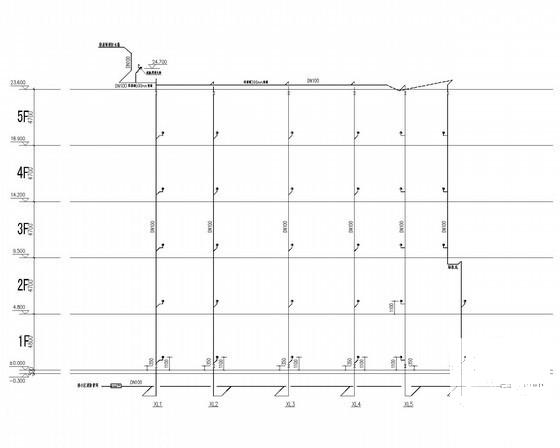

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
