全民健身活动中心游泳馆机电安装全套CAD大样图

资料简介
赚取积分

设计详细说明：有

附件详情

资料目录
游泳池设计说明
游泳池循环水工艺流程图

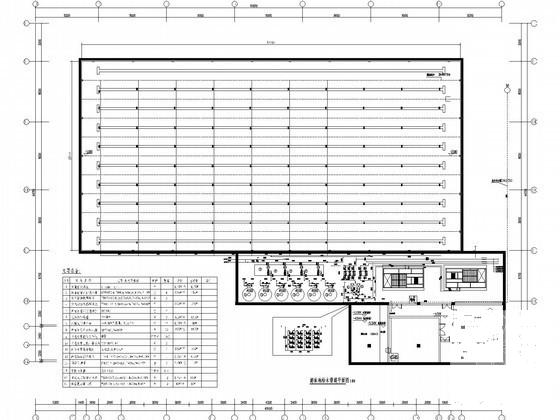

游泳池给水管道平面图
游泳池给水管道系统图
游泳池溢流回水管道平面图
游泳池溢流回水管道系统图
游泳池吸污水管道平面图
游泳池吸污水管道系统图
游泳池专用软管太阳能屋面布置图
游泳馆安装大样图
土建定位尺寸图
风雨球场游泳池室外热泵平面布置图
游泳池设备机房桥架平面图
游泳池设备机房布线平面图
风雨球场游泳池室外热泵电气布线平面布置图
地下机房风管平面布置图
一层游泳池送风管平面布置图
一层游泳池回风管平面布置图

附件详情

该项目位于云南，为全民健身活动中心游泳馆的给排水设计施工，设计范围包括游泳池的水处理系统、盐解氯消毒系统、恒温加热系统、除湿恒温加热、淋浴系统、排水系统和控制系统。游泳池循环方式为逆流式循环过滤，过滤自水池溢水取水，经加药、过滤和消毒后，由水池底部的可调式给水口送至池内。游泳池过滤系统选用SM1800过滤砂缸6台，最大过滤流量不小于75M3/hX4=416M3/h，反冲洗强度为12-15L/SM，膨胀率为40-50%，反冲洗时间为5-7分钟，石英砂粒径<0.85mm，单层石英砂过滤器厚度>800mm，过滤速度为30m/h。游泳池过滤系统采用15KW金属防腐泳池过滤专用循环水泵4台(3用一备)，水泵配毛发收集器，最大流量不小于：140M3/hx3=420M3/h，扬程不小于10米。补水系统采用自动液位感应补水，日补水量不小于泳池容积的5%。
，共19张图。

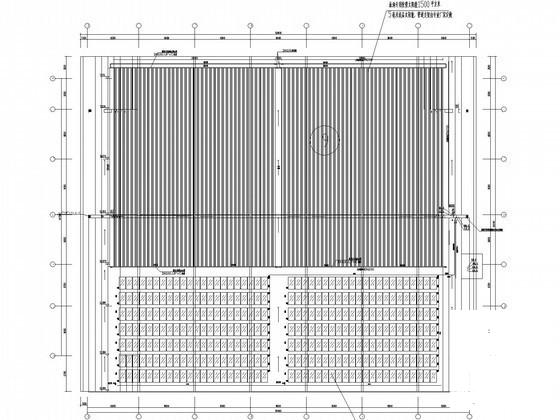

游泳池专用软管太阳能屋面布置图

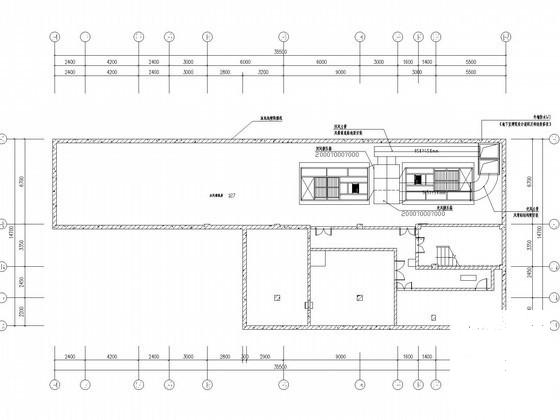

地下机房风管平面布置图

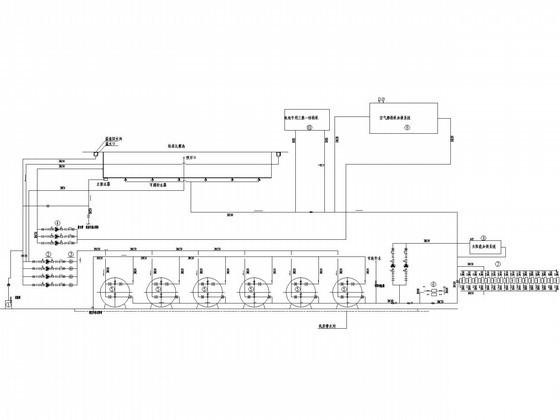

游泳池循环水工艺流程图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
