一份全民健身中心及国际体育集训基地游泳馆给排水CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 游泳池水处理加热恒温系统设计总说明
• 泳池恒温恒湿设计说明

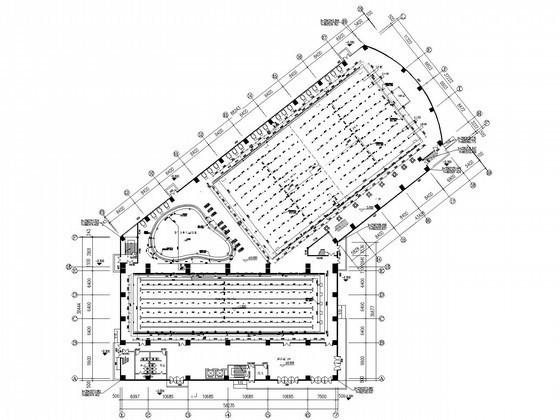

• 游泳馆循环水处理管网 平面布置图
• 游泳馆跳水池溢流管吸污管泄空管网系统图
• 游泳馆老年人及儿童池系统图
• 游泳馆训练池吸污管网系统图
• 老年人和儿童泳池循环系统工艺流程图
• 屋顶泳池专用太阳能平面布置图
• 训练池循环系统工艺流程图
• 跳水池循环系统工艺流程图
• 主要材料表
• 恒温恒湿游泳池工艺流程图
• 安装节点大样图
• 地下二层设备机房平面布置图
• 游泳馆训练池溢流回水管网系统图
• 游泳馆训练池循环给水管网系统图
• 游泳馆跳水池循环给水管网系统图

附件详情

该项目位于云南，为全民健身中心及国际体育集训基地游泳馆，泳池室内空间面积3790m2,泳池面积2200m2。设计范围：1、游泳池循环水处理设备系统；2、游泳池水体加热恒温系统；3、游泳池室内空气处理（恒温恒湿）系统；4、副楼淋浴卫生热水加热系统。
，共13张图。

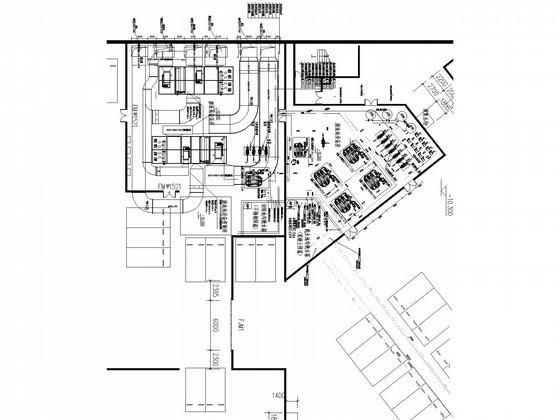

地下二层设备机房平面布置图

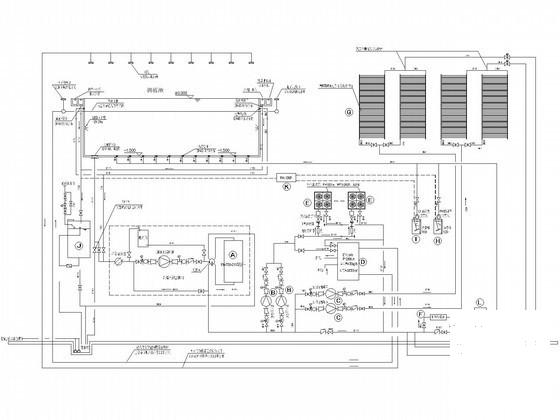

训练池循环系统工艺流程图

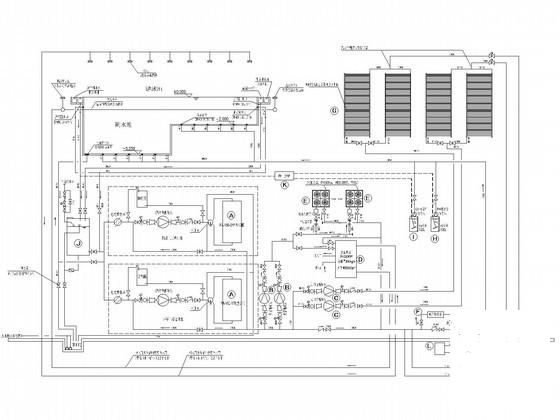

跳水池循环系统工艺流程图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
