一.设计范围:
本楼的室内给水排水及消防设计。
二.建筑及系统概况：
本楼地上24层，地下2层，总高96.50m，属一类高层建筑。地下二层为人防，共设二个人防防护单元，地下一层为停车库。地上建筑主要由办公用房和、厨房餐厅组成。本建筑设置独立的给排水系统，喷淋系统和消火栓系统并配置灭火器。
给水系统竖向分四区，地上二层至地下二层为市政直接供水，入户口水压0.16MPa.其余采用屋顶水箱供水，并设减压阀减压。生活用水最大日流量153t/d，最大日最大时流量24.5t/h。排水系统:室内污、废合流，室外雨、污分流,生活污水和雨水均排入排入市政雨污合流管。餐厅厨房污水经隔油池处理后排入污水管网，车库冲洗水经隔油沉砂池处理后排入污水管网。排水最大日流量145t/d，最大日最大时流量22.5t/h。消防用水由市政DN200二路供水，消防泵直接从市政管网抽水。室内消火栓系统、自动喷淋灭火系统的水压及水量由地下二层水泵房内消防泵和高位水箱供给。
本楼室内消火栓流量 Q=40 L/S,室外消火栓流量 Q=30L/S本楼喷淋流量 30L/S（按中危二级）,系统为湿式系统。
消防为临时高压系统，由主楼消防水泵与42M3屋面消防生活合用水箱供水。(储存18吨消防用水)室内消火栓竖向分二区，详见消火栓系统图。
三.保温:
所有明露于室外的给水管、消防管等管道均应采用离心玻璃棉双合管厚δ=50MM外包不锈钢皮.屋顶水箱也需采取保温。
配件：
检查口：排水立管 检查口在底层和顶层距地坪1.00m设置，其余楼层每隔六层设一个.雨水管检查口在底层距地坪1.00m设置.立管水平转弯时，在该层立管转弯上部设检查口一个。
伸缩节：排水管按照CJJ/T29-98的要求设置.
阻火圈：De≥110明设排水立管在穿越楼板时应设.De≥110明设排水横支管在穿越管道井或管窿时应设明设排水横干管在穿越防火分区隔墙或防火墙时应设有关消防
规范
或当地消防部门规定必须设置的场所.
排水立管和排出管：室内各类排水立管和排出管之间必须用两只45°弯头连接;立管在楼层、底层或地下室转弯处均应设置固定支座.
排水立管和横管：采用45度斜三通或顺水三通。
四、图纸展示

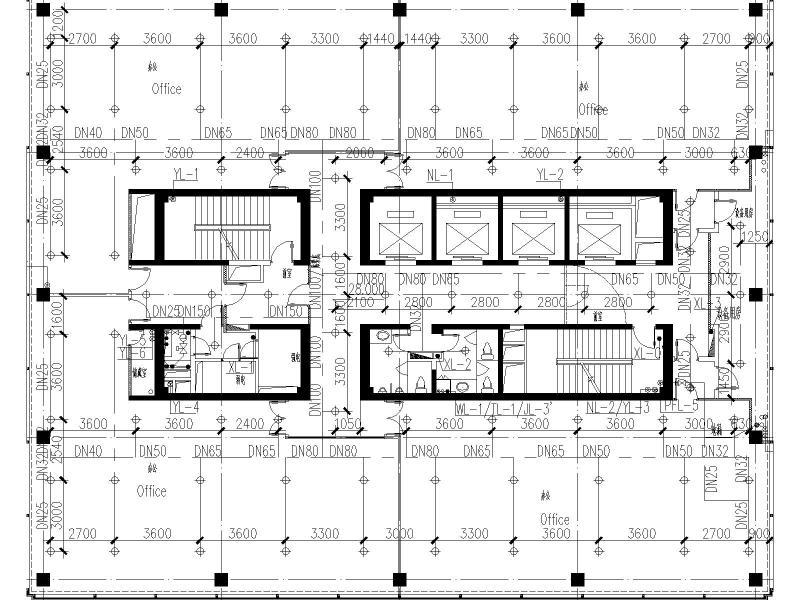

八层平面图

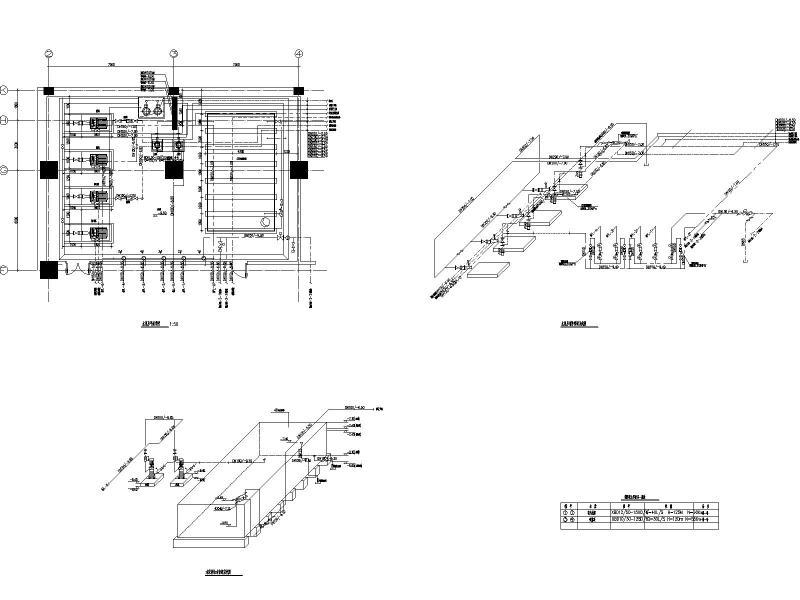

泵房详图

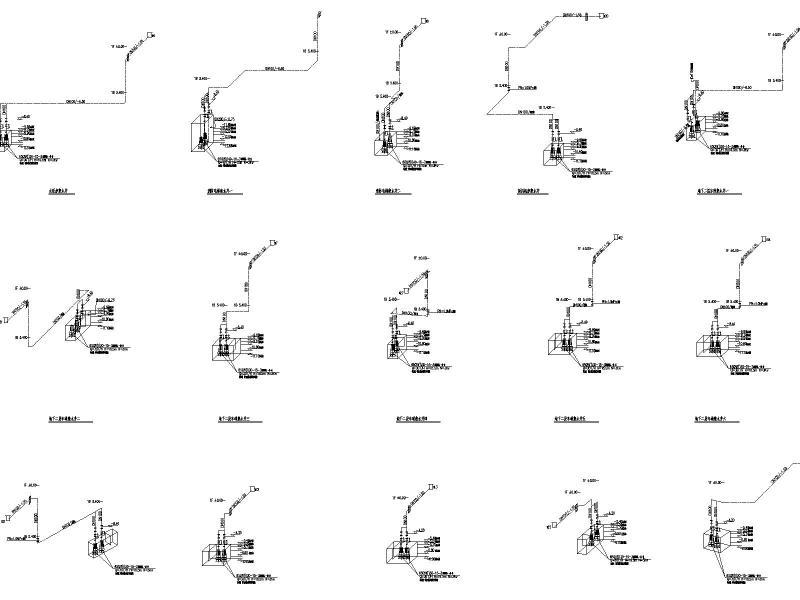

地下室集水井排水系统图

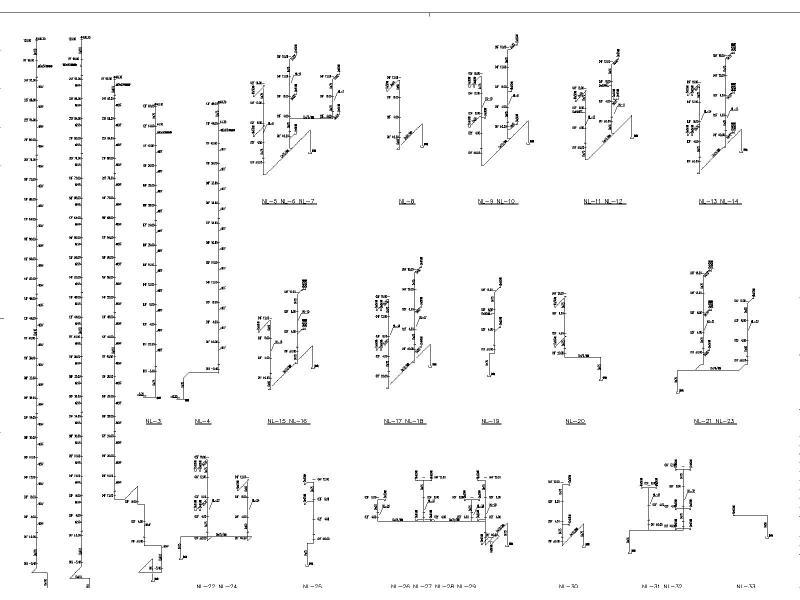

给水系统图

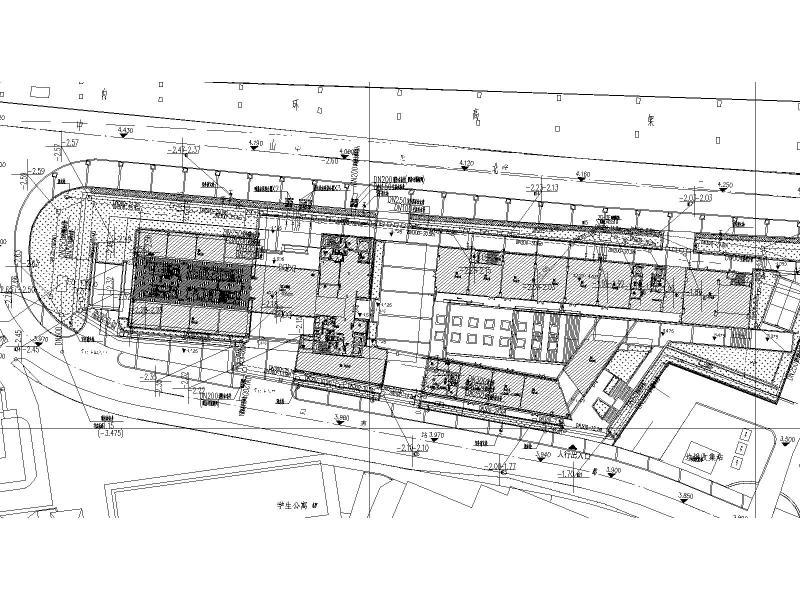

建筑总平面图0227
冷凝水排水系统图
十一层平面图
卫生间11
消防系统
图
雨水排水系统图(1)
自动喷淋系统原理图
