一份3层耐火一级厂房给排水消防CAD施工图纸（消防炮）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：10322.38平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：20
• 项目所在地：江苏

附件详情

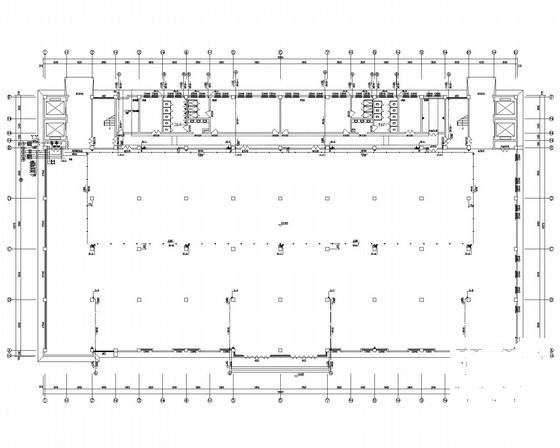

• 给水排水平面图
• 自动喷淋平面图
• 卫生间给排水详图
• 消火栓系统原理图
• 自动喷淋系统原理图
• 排水系统原理图
• 给水系统原理图
• 设计施工说明
• 消防水炮 平面布置图
• 雨水系统原理图
• 消防水炮系统原理图
• 消火栓系统原理图

附件详情

项目概要：该项目为普通厂房，火灾危险性分类为丙类，耐火等级为一级;建筑面积为10322.38m，建筑高度为18.60m，建筑层数为3层。
该项目设计范围为：室内生活给水系统、排水系统及消防给水系统。
。共23张。

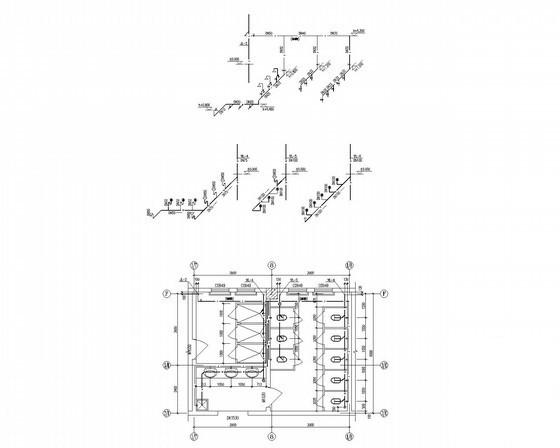

卫生间给排水详图

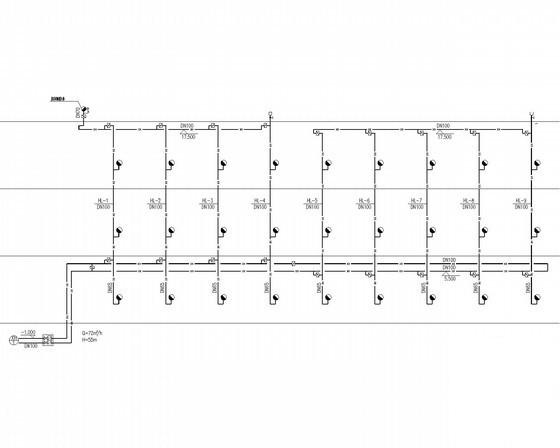

消火栓系统原理图

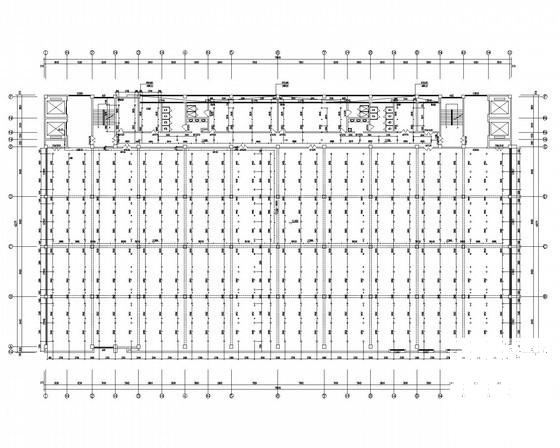

自动喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
